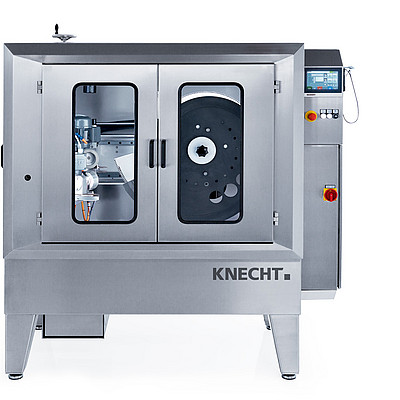

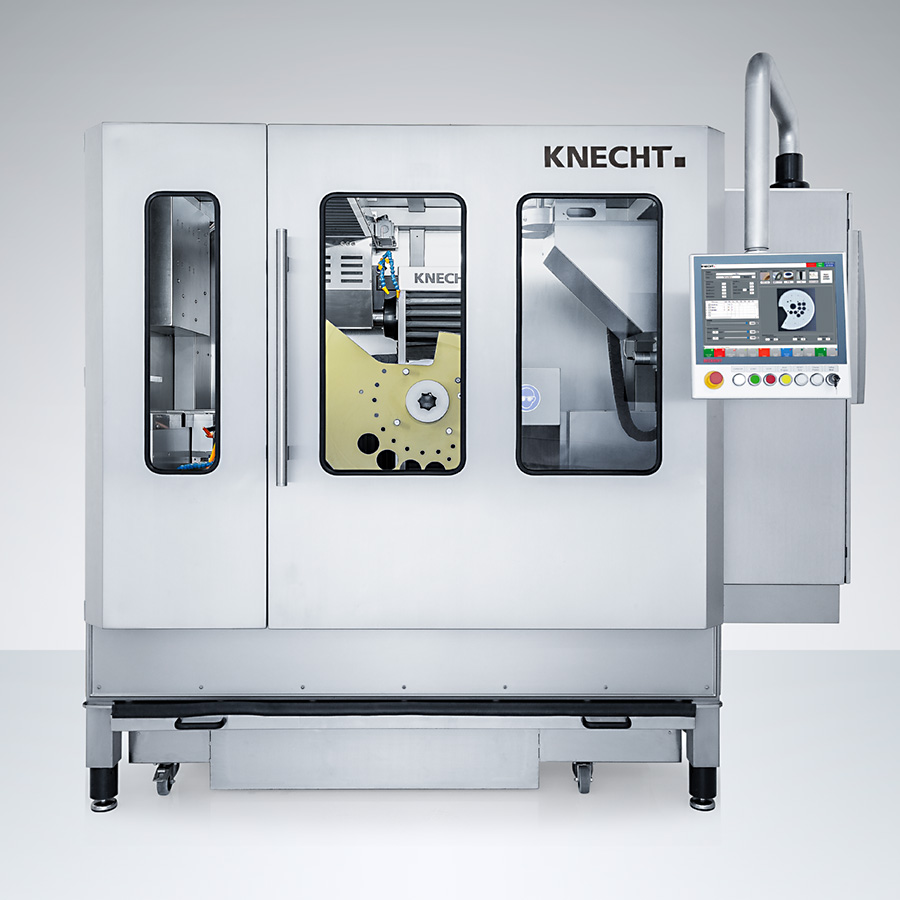

Станок для заточки серповидных и дисковых ножей A 95

Станок А 95 затачивает серповидные и дисковые ножи всех марок диаметром до 1200 мм. Станок прост и удобен в управлении, которое осуществляется с помощью сенсорной панели. Он обеспечивает высочайшую точность обработки и оптимальное воспроизведение угла заточки.

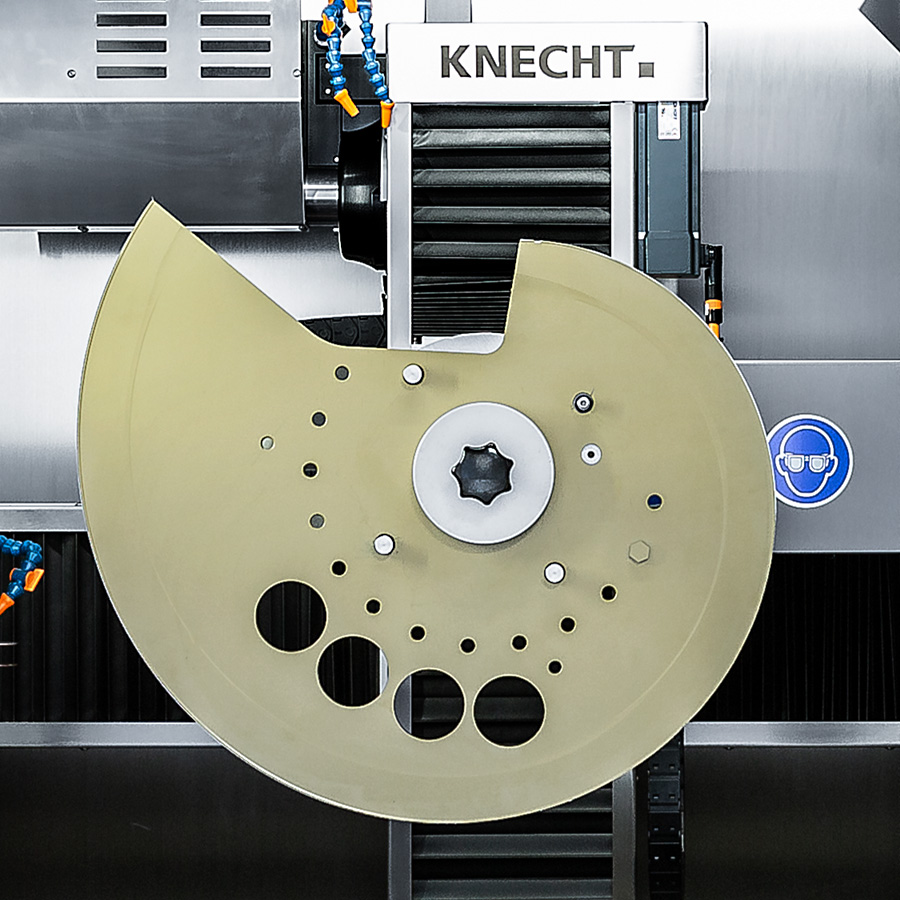

Кроме того, станок A 95 идеален для нарезания новых и доработки имеющихся зубьев ножей слайсеров. Нарезав однажды зубья на ноже, станок A 95 всегда сможет правильно найти исходную точку используемого деления. В памяти станка можно сохранять большое количество различных форм зубьев, например, остроконечных, вогнутых или волнообразных. При необходимости их можно будет без труда оттуда вызвать.

Высокоточная заточка


Точная укладка продукции


Лазерное измерение 2D

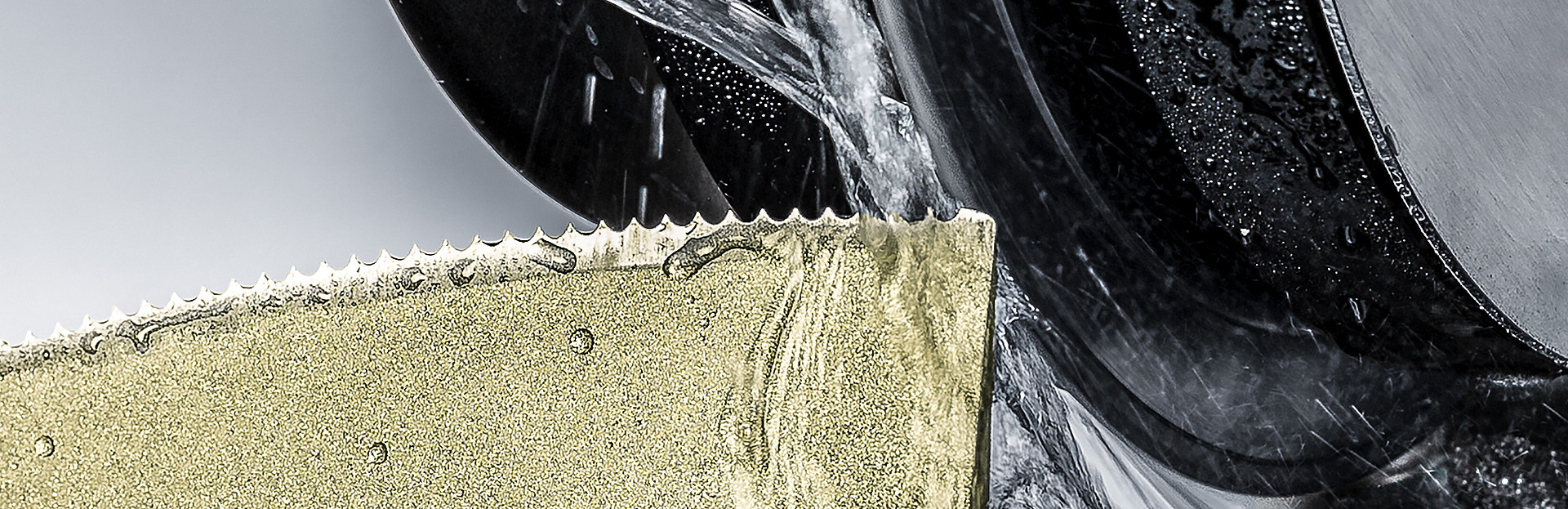

Безупречно нарезанные зубья


Заточенные на станке A 95 режущие инструменты вносят свой вклад в надежность производства и обеспечение качества. Это означает минимальный коэффициент дефектных единиц у разрезаемой продукции.

Угол заточки регулируется бесступенчатым способом в диапазоне от -5° до 35° посредством сервоприводов. Точность воспроизведения угла заточки составляет 0,1 градуса. При вызове желаемой программы заточки станок A 95 автоматически настраивается на сохраненные углы.

Система охлаждения объемом 120 л надежно предотвращает перегрев режущих инструментов в процессе заточки.

Обзор преимуществ

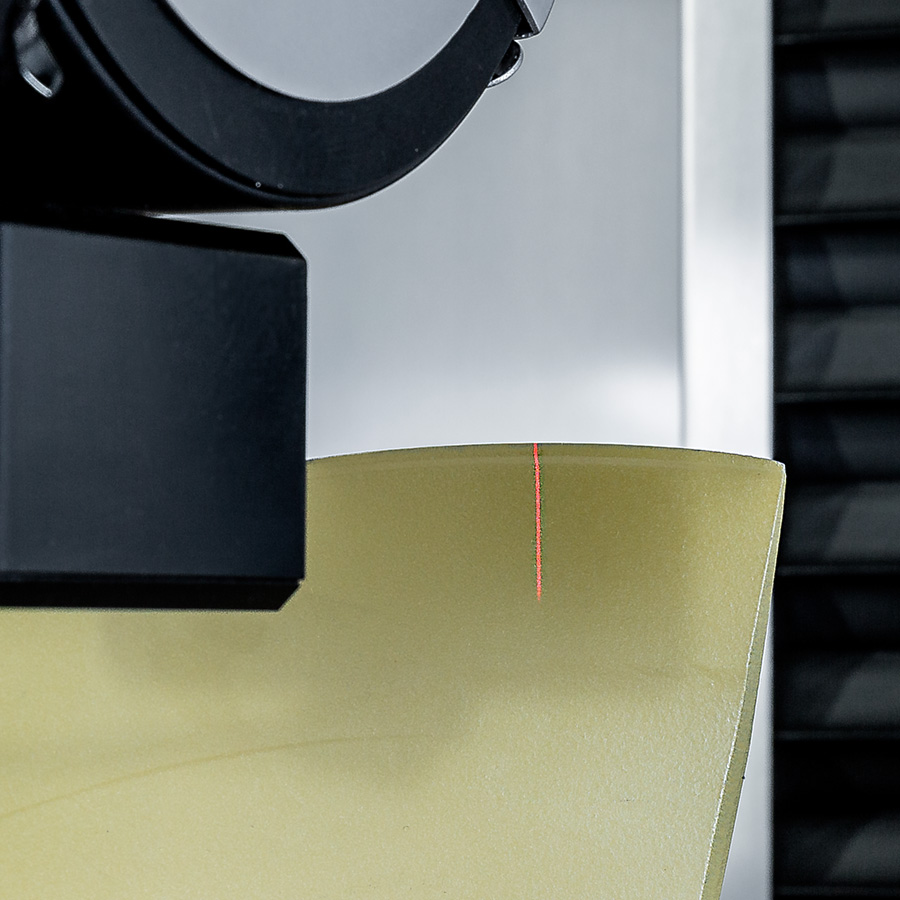

Лазерное измерительное устройство

Лазерное измерительное устройство

Лазерное устройство 2D измеряет нож слайсеров перед нарезанием зубьев и исправляет малейшие отклонения ровности и внешнего контура. В ­результате вся кромка режущих ­инструментов приобретает равномерно заточенную ­поверхность.

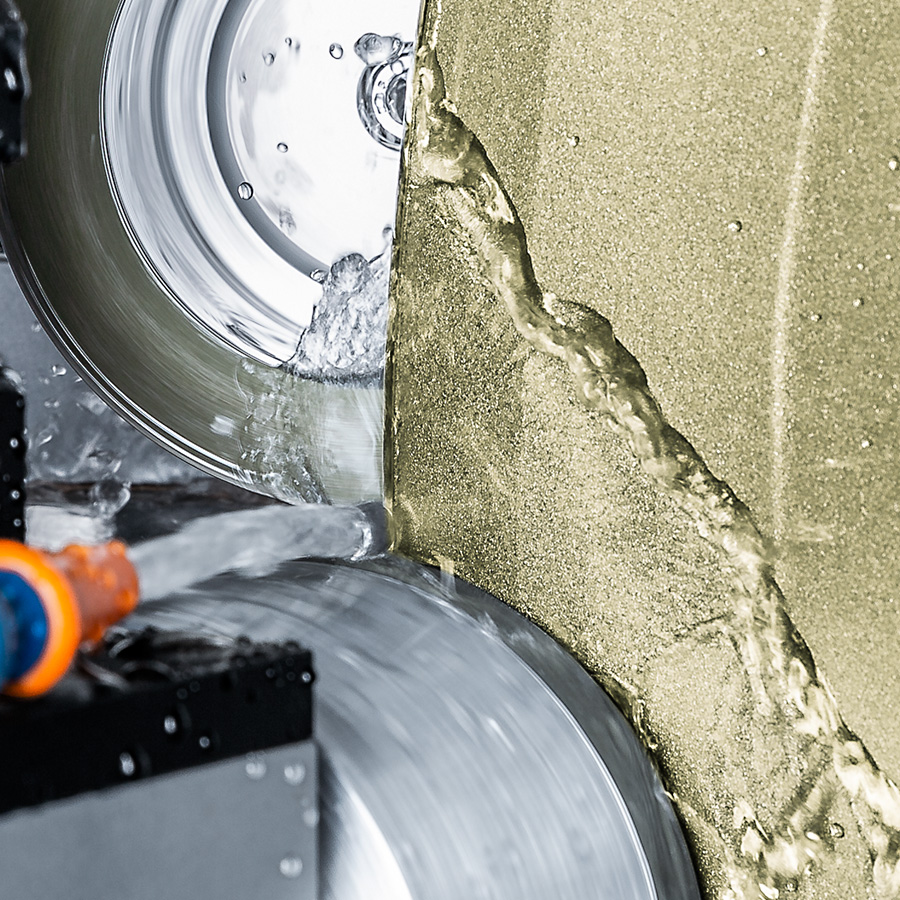

Заточка

Заточка

До восьми сервоуправляемых осей производят точные и абсолютно повторяемые углы заточки. Режущие инструменты сохраняют свою точную форму на протяжении всего срока службы. Точно регулируемое давление заточки создается пневматически. С ножей слайсеров снимается минимальное количество материала.

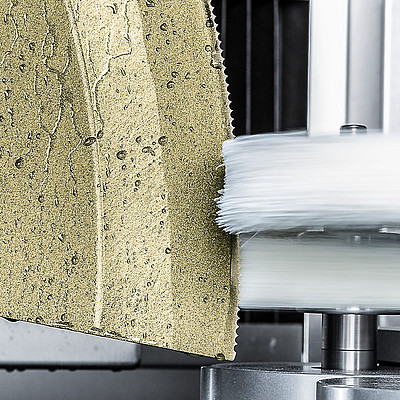

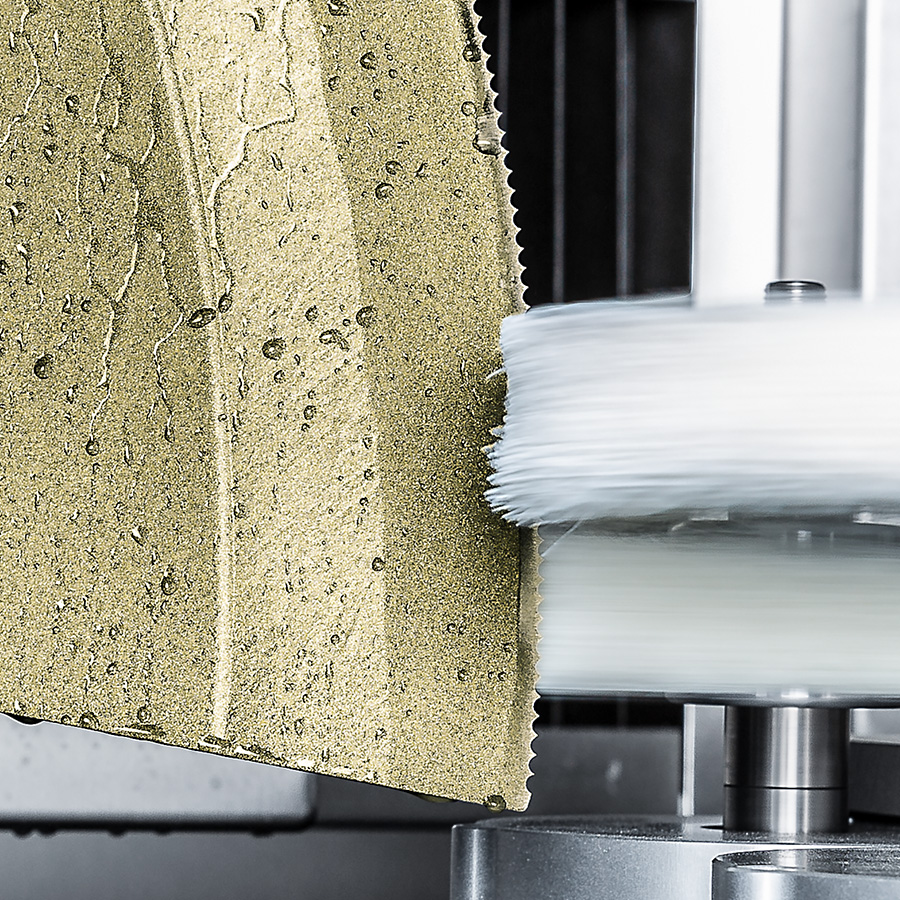

Снятие заусенцев

Снятие заусенцев

После нарезания зубцов происходит автоматическое снятие заусенцев и полировка ножей.

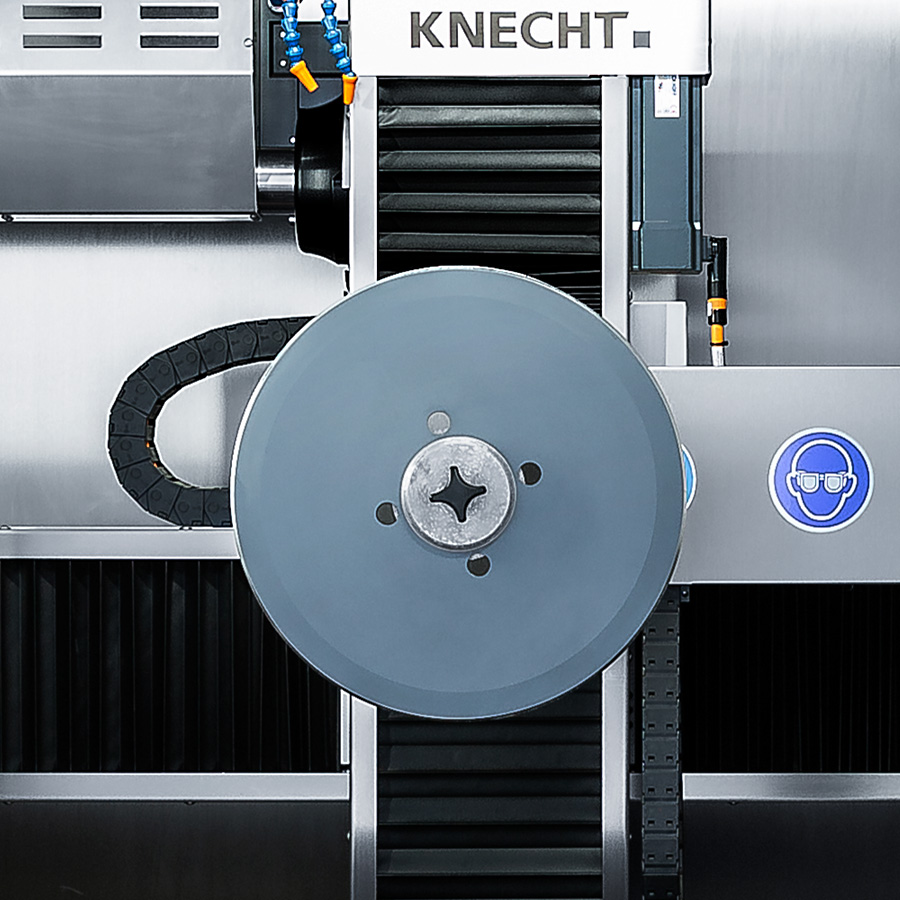

Дисковый нож диаметром до 1200 мм

Дисковый нож диаметром до 1200 мм

Быстрая переналадка станка с серповидного на дисковый нож выполняется ­следующим образом: установить крепление ножа и нож, выбрать ­программу заточки и запустить станок. Станок позволяет выполнять одно- и двустороннюю заточку любых режущих ­инструментов.

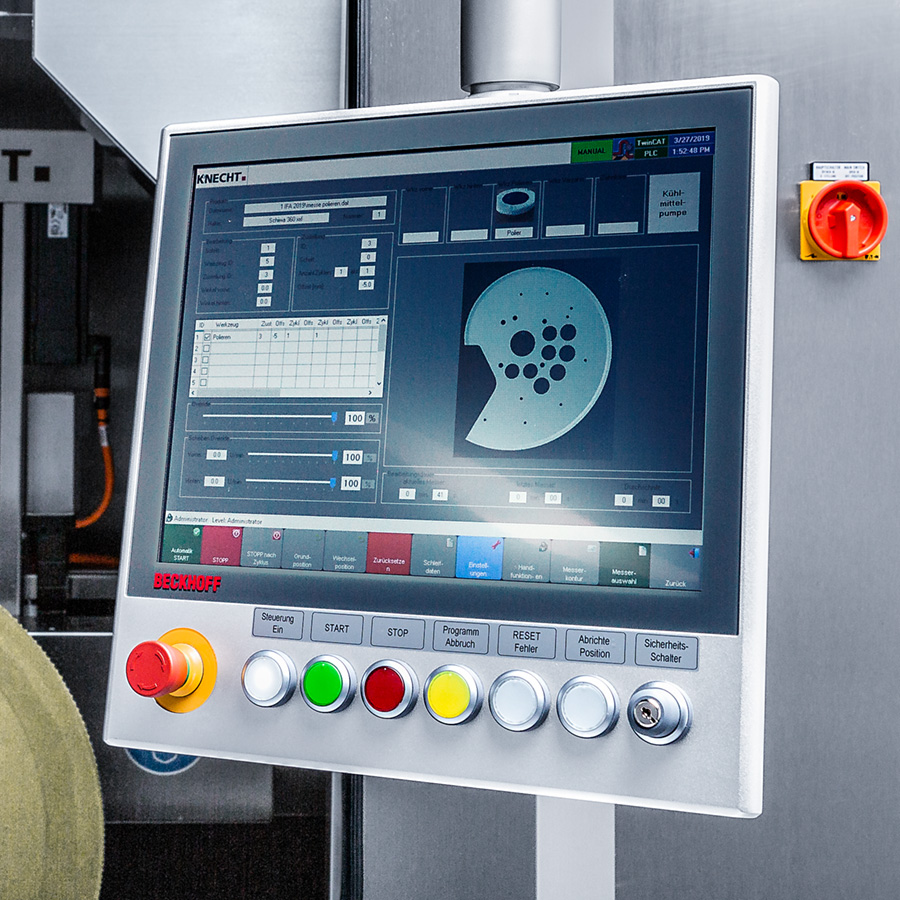

Управление

Управление

Станок A 95 прост и удобен в управлении, которое осуществляется с помощью сенсорной панели. Для каждого ножа слайсеров создается и сохраняется отдельная программа заточки. Эта программа включает в себя количество циклов заточки и выбранный угол режущей кромки. После вызова программы станок автоматически настраивается на эти значения. Кроме того, на дисплее отображаются требуемые шлифовальные круги. Количество программ заточки не ограничено.
