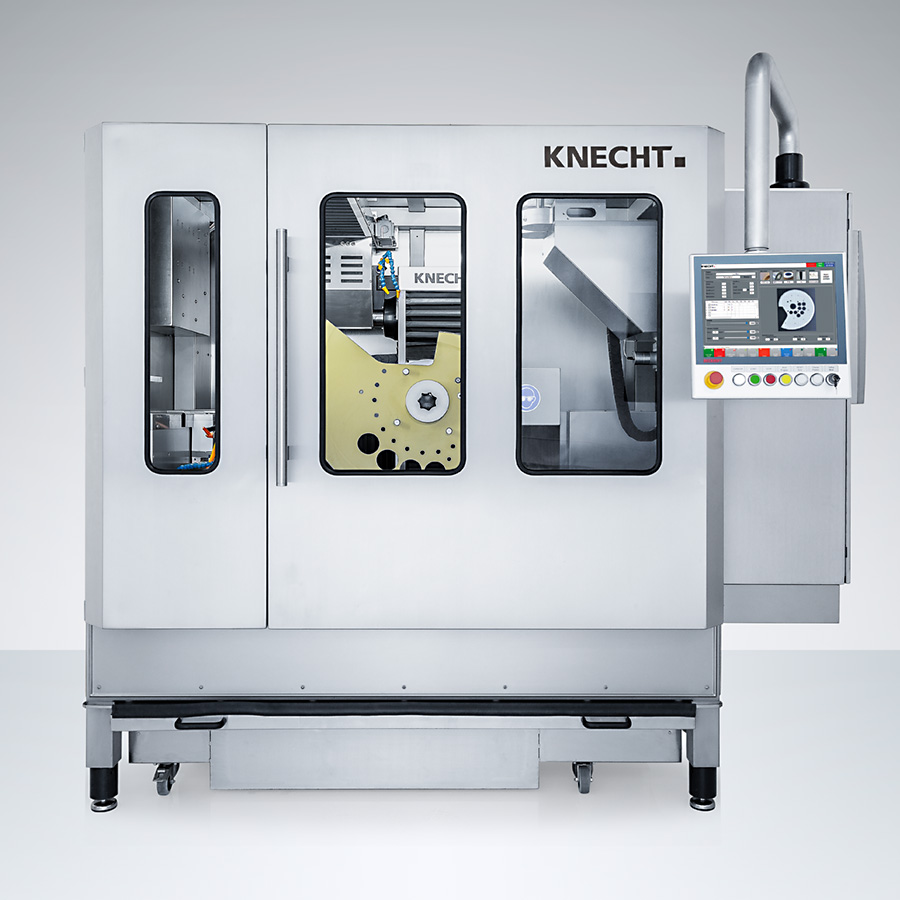

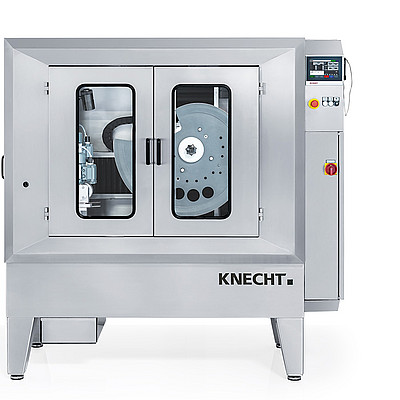

Affûteuse pour couteaux falciforme et circulaires A 95

L’A 95 affûte les couteaux trancheurs et les couteaux falciformes de tous les fabricants jusqu’à 1200 mm de diamètre. La commande s’effectue de manière simple et conviviale via un écran tactile. Elle garantit une précision d’affûtage maximale et une reproductibilité parfaite.

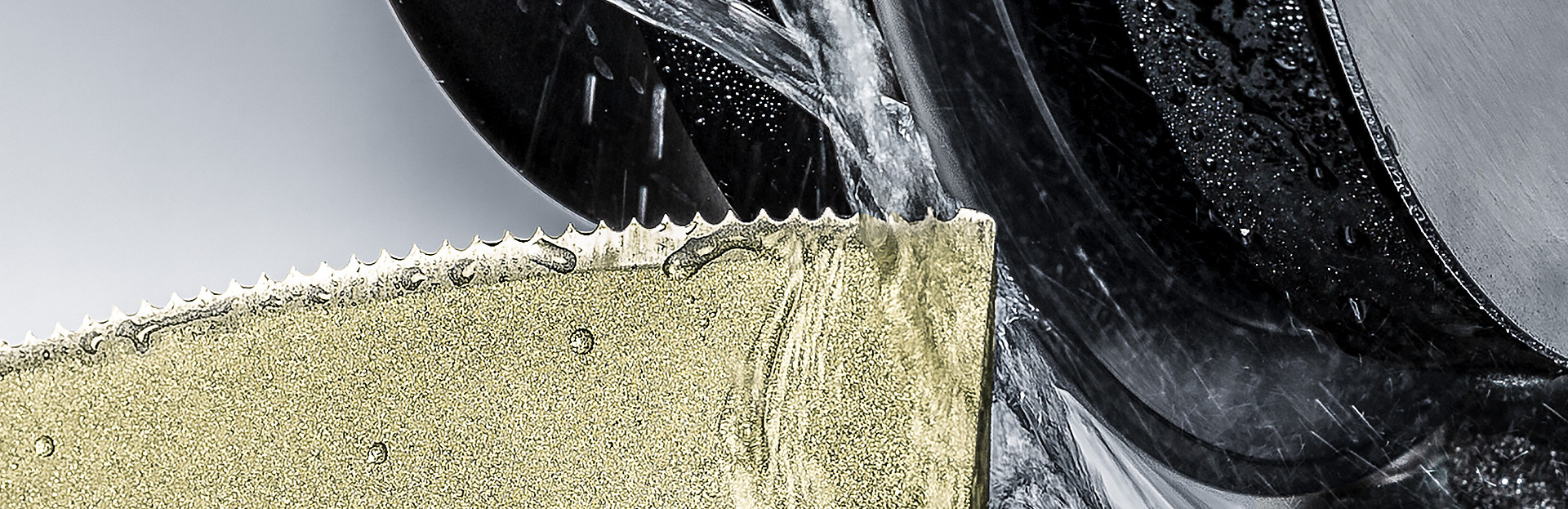

De plus, l’A 95 est parfaite pour faire la denture des couteaux trancheurs ou la renouveler. Dès lors qu’une denture a été réalisée sur l’A 95, la machine trouve toujours le point de départ exact de la première dent. Différentes formes de dents, par ex. pointues, en creux ou ondulées, sont enregistrées dans la mémoire et peuvent être récupérées très facilement.

Affûtages précis


Produits déposés avec précision


Mesurage par laser 2D


Denture parfaire


Les outils de coupe affûtés avec l’A 95 contribuent à la sécurité de la production et à l’assurance de la qualité. On obtient ainsi une forte réduction des taux de rebuts des produits coupés.

L’angle d’affûtage peut être réglé en continu entre -5° et 35° à l’aide des servomoteurs. La précision de reproductibilité est de 0,1 degré. Lorsque l’on sélectionne le programme d’affûtage souhaité, l’A 95 se règle automatiquement sur les angles enregistrés.

Un dispositif de liquide de refroidissement d’une capacité de 120 l protège de manière fiable les outils de coupe pendant le processus d’affûtage.

Aperçu des avantages

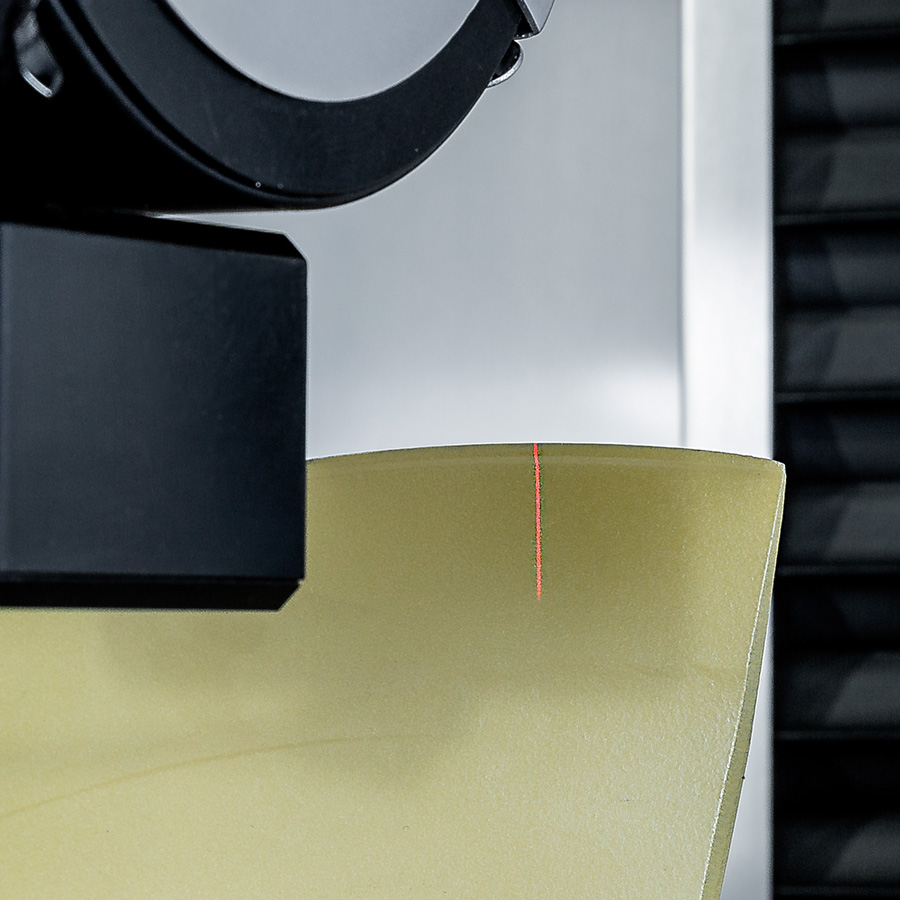

Dispositif de mesure par laser

Dispositif de mesure par laser

Avant de réaliser une denture, un laser 2D mesure le couteau trancheur et corrige la plus infime différence au niveau de la planéité et du contour extérieur. L’affûtage est ainsi régulier sur toute l’arête de coupe des outils de coupe.

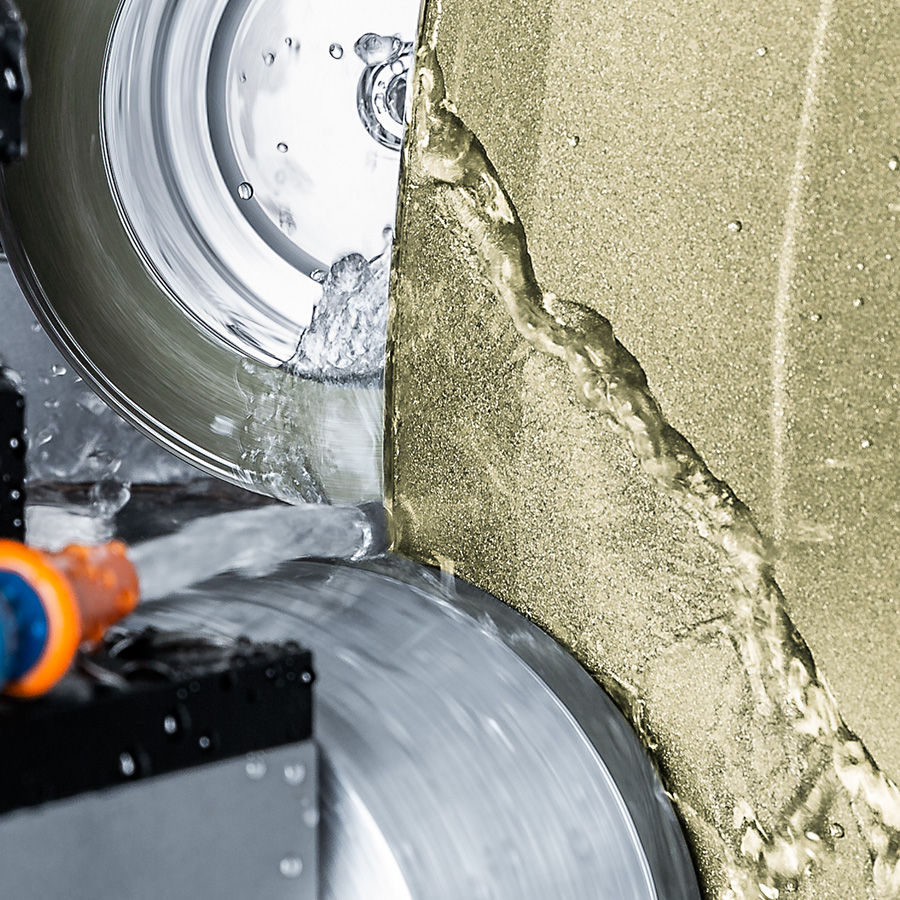

Affûtage

Affûtage

Jusqu’à huit axes commandés par des servomoteurs permettent d’obtenir des affûtage précis avec une fidélité de répétition absolue. Les outils de coupe gardent le même profil pendant toute leur durée de vie. La pression d’affûtage réglable avec précision est générée de manière pneumatique. La quantité de matière enlevée sur les couteaux trancheurs est minime.

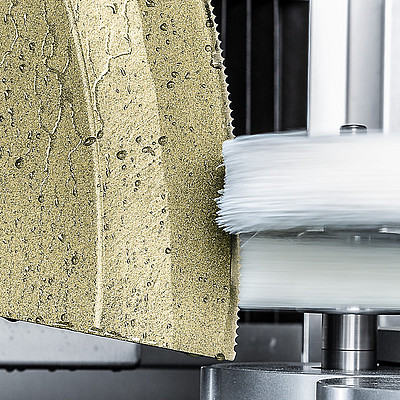

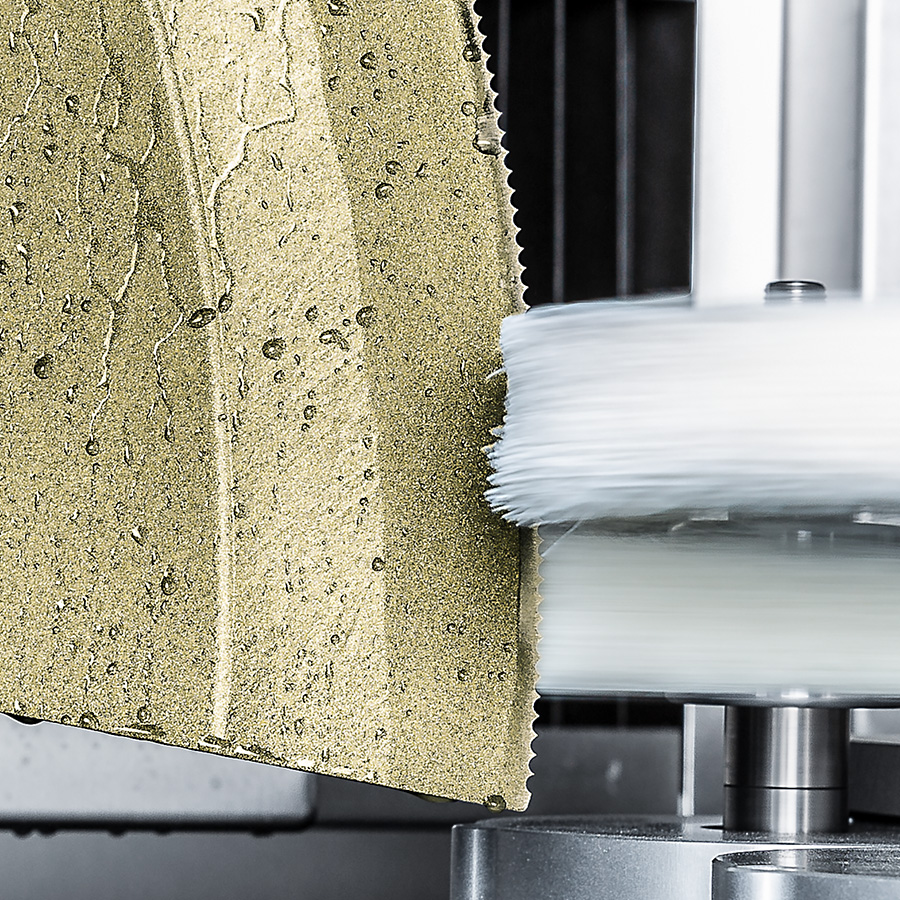

Démorfilage

Démorfilage

[Translate to Französisch:] Nach dem Verzahnen werden die Messer vollautomatisch entgratet und poliert.

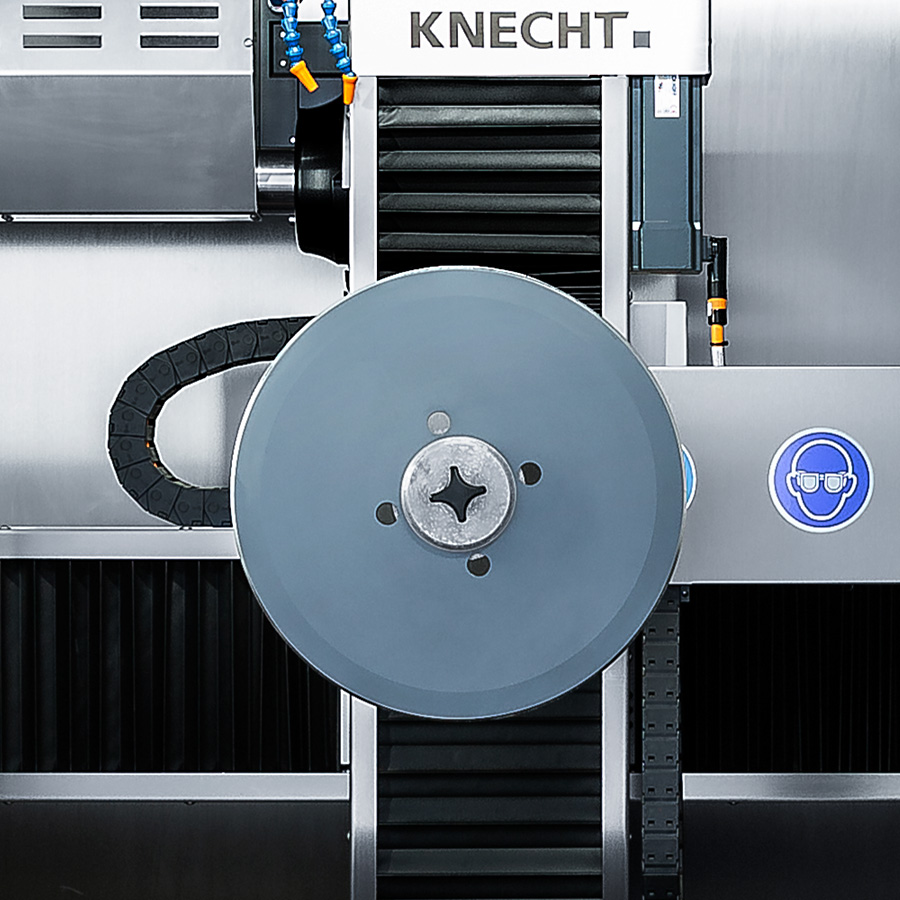

Couteau circulaire jusqu’à 1200 mm de diamètre

Couteau circulaire jusqu’à 1200 mm de diamètre

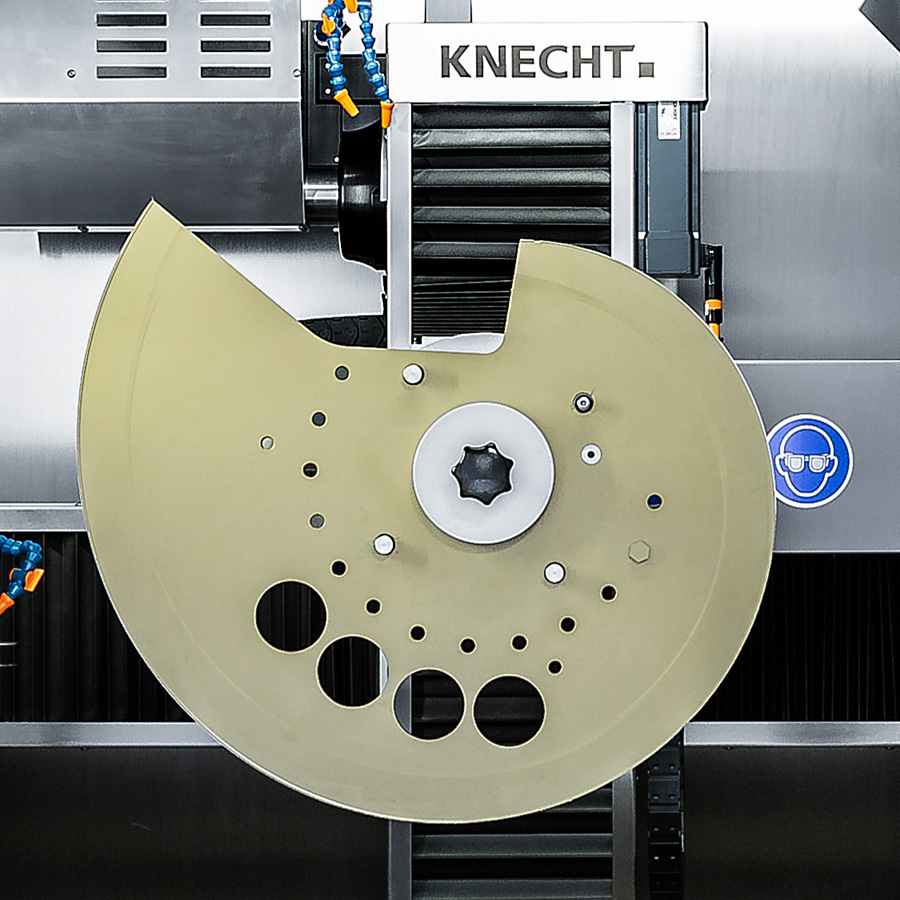

Le passage d’un couteau falciforme à un couteau circulaire s’effectue très rapidement. Positionner l’assise à couteaux et le couteau, sélectionner le programme d’affûtage et ­démarrer la machine. Tous les outils de coupe peuvent être affûtés sur un ou deux côtés.

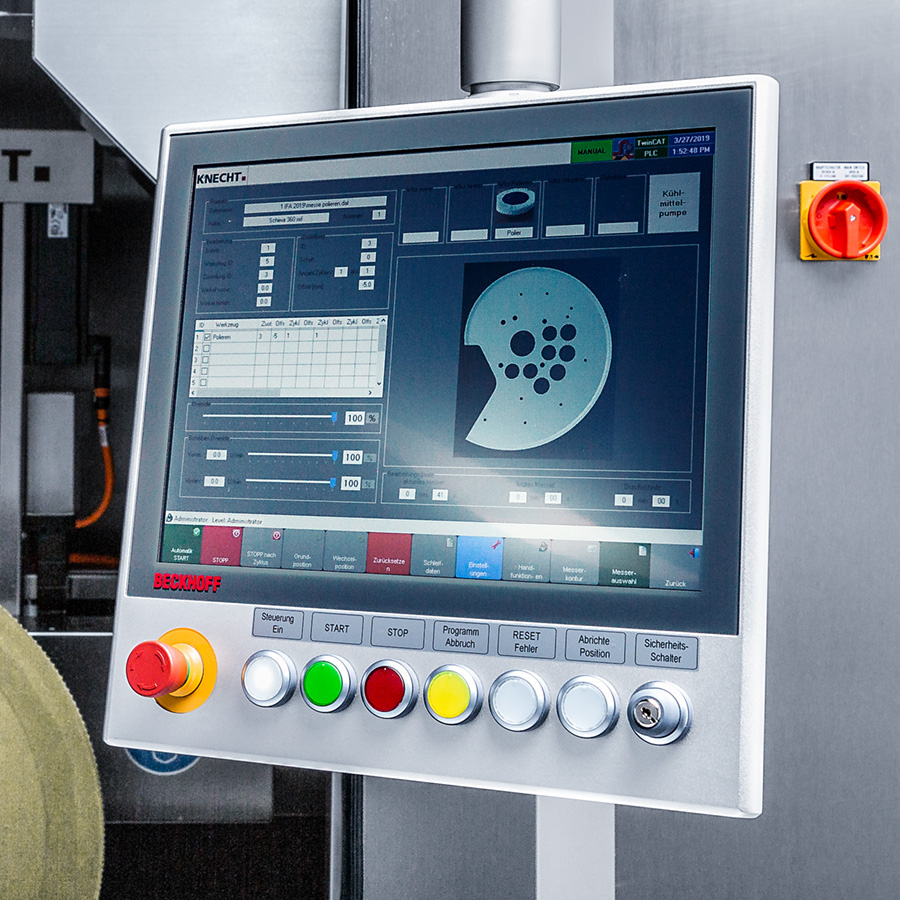

Commande

Commande

L’A 95 se commande de manière simple et conviviale via un écran tactile. Un programme d’affûtage spécial, comprenant le nombre de cycles d’affûtage et l’angle d’affûtage sélectionné, est créé et sauvegardé pour chaque couteau trancheur. Lorsque l’on sélectionne le programme, la machine se règle automatiquement sur ces valeurs. Les disques d’affûtage requis s’affichent également à l’écran. Le nombre de programmes d’affûtage est illimité.
