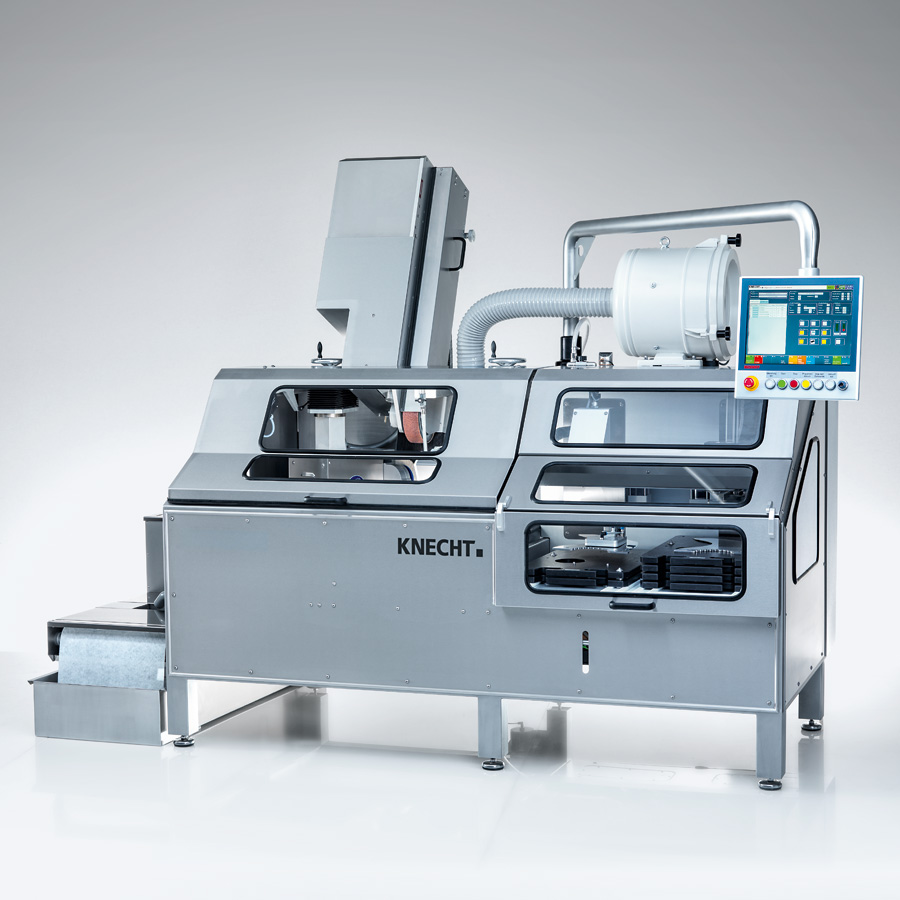

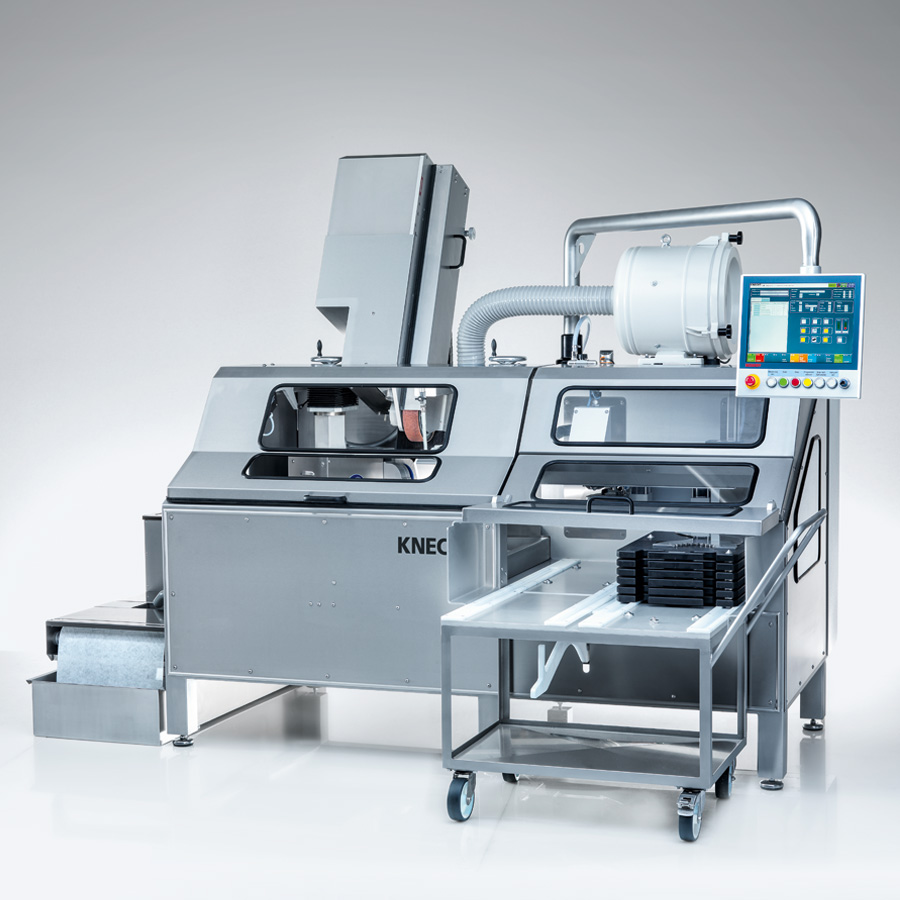

Автоматический шлифовально-полировальный станок B 600

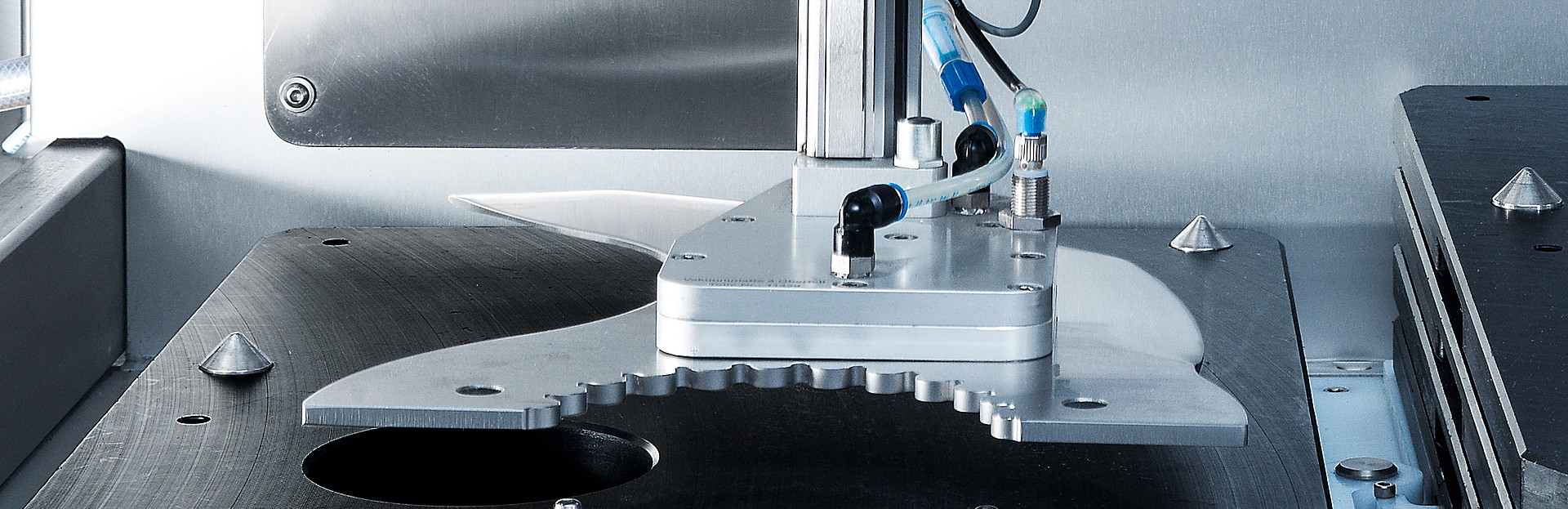

Станок B 600 затачивает, полирует и снимает заусенцы в полностью автоматическом ­режиме с ножей размера до 1000 л. Устройство смены ножа извлекает нож из накопителя для ножей, перемещает нож в положение заточки и запускает программу заточки. По завершении процесса заточки устройство смены ножа возвращает готовый куттерный нож назад в накопитель и извлекает следующий нож. Станок обрабатывает до 16 куттерных ножей без участия оператора.

Производительность станка составляет прибл. 80 куттерных ножей (объемом 500-750 л) за 8-часовую смену с временем работы персонала от 1 до 2 часов. При каждой последующей заточке обрабатывается весь режущий профиль ножа. Среднее время заточки и полирования одного ножа составляет от 3 до 5 минут в зависимости от его размера. С ножа снимается минимальное количество материала. Куттерный нож на 500 л можно затачивать до 40 раз.

80 куттерных ножей за смену


В полностью автоматическом режиме, точно по форме и бережно


16 ножей без участия оператора


На данном станке можно затачивать серповидные и хордовые ножи. Максимальный размер ножа составляет 600 x 400 мм (для куттеров объемом прибл. 1000 л).

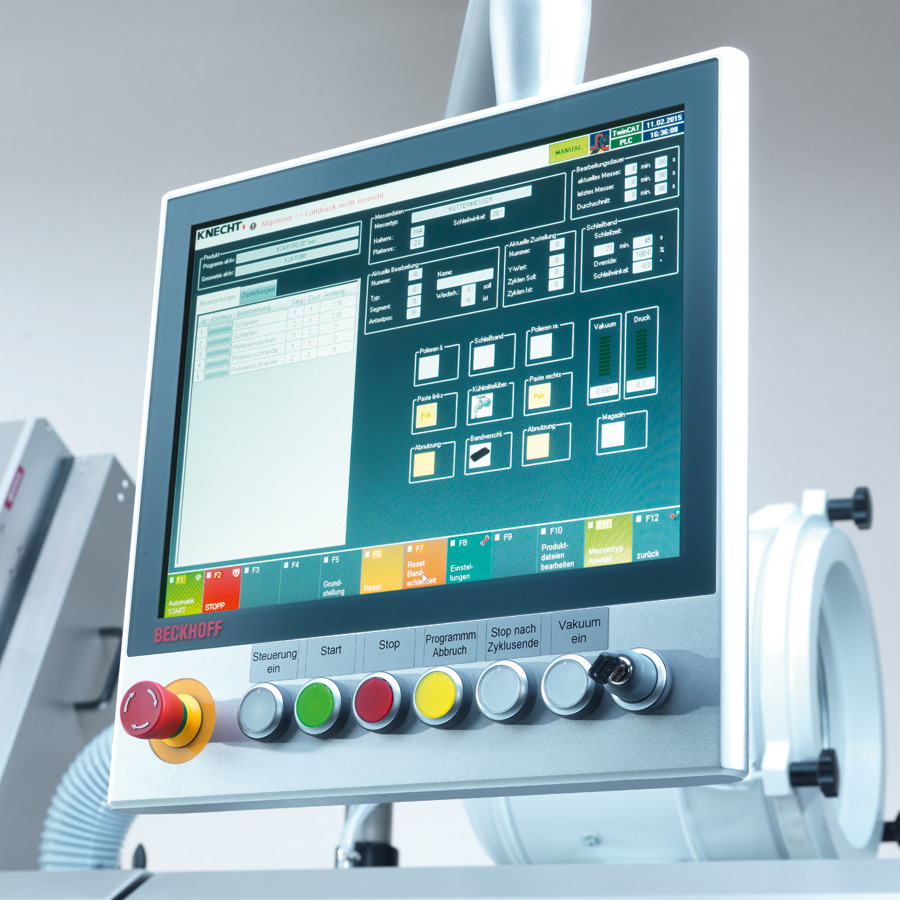

Станок В 600 очень прост в управлении. Основные функции, например, количество циклов заточки и полирования, а также выпуклость ножей оператор определяет прямо на сенсорной панели. Таким образом, после каждой заточки профиль режущего инструмента точно соответствует изделию, для которого он предназначен.

Созданные программы заточки сохраняются в памяти станка. Количество программ заточки не ограничено. Обновления и новые программы загружаются в станок B 600 в режиме онлайн.

Обзор преимуществ

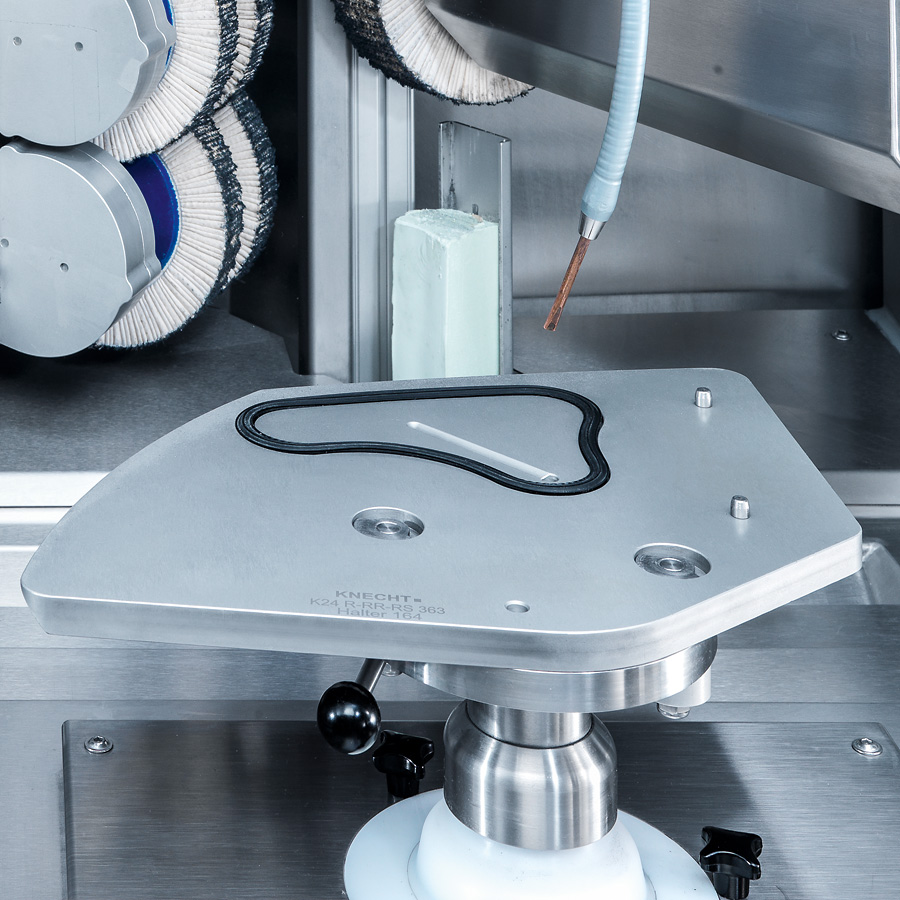

Крепление ножа SP 114

Крепление ножа SP 114

Нож удерживается в системе крепления вакуумом. Ножи нескольких форм и размеров объединяются в группы, что позволяет затачивать их с помощью одного крепления. В течение всего лишь одной минуты станок можно переоборудовать на другую форму ножа.

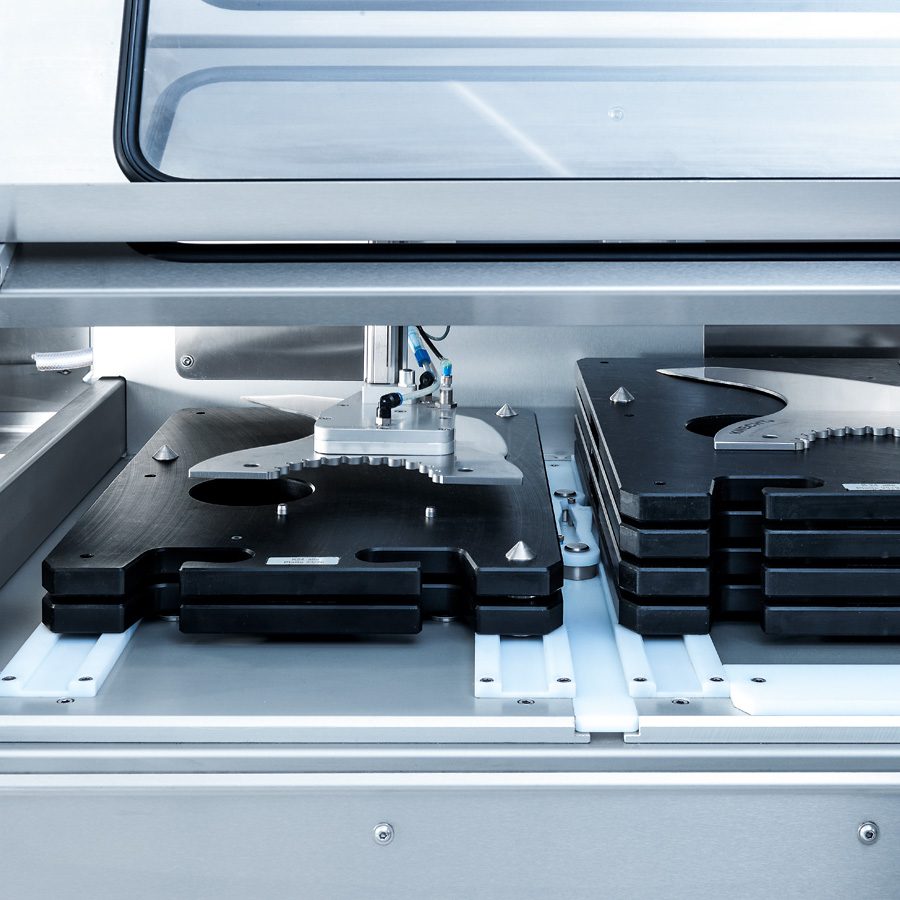

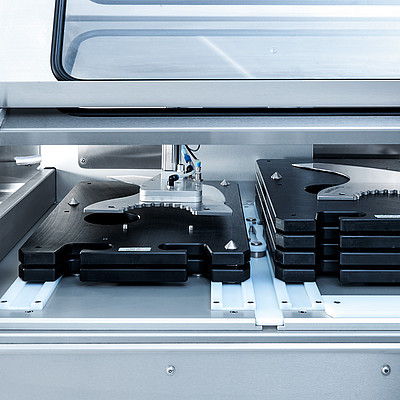

Накопитель для ножей

Накопитель для ножей

В накопитель помещаются 8 куттерных ножей. По желанию заказчика количество ножей может быть увеличено до 16 штук.
Абразивные средства

Абразивные средства

В качестве абразивных средств используются ленты для влажного шлифования. Одной ленты хватает на заточку 40 куттерных ножей (500-750 л). Давление заточки оператор регулирует на сенсорном экране.

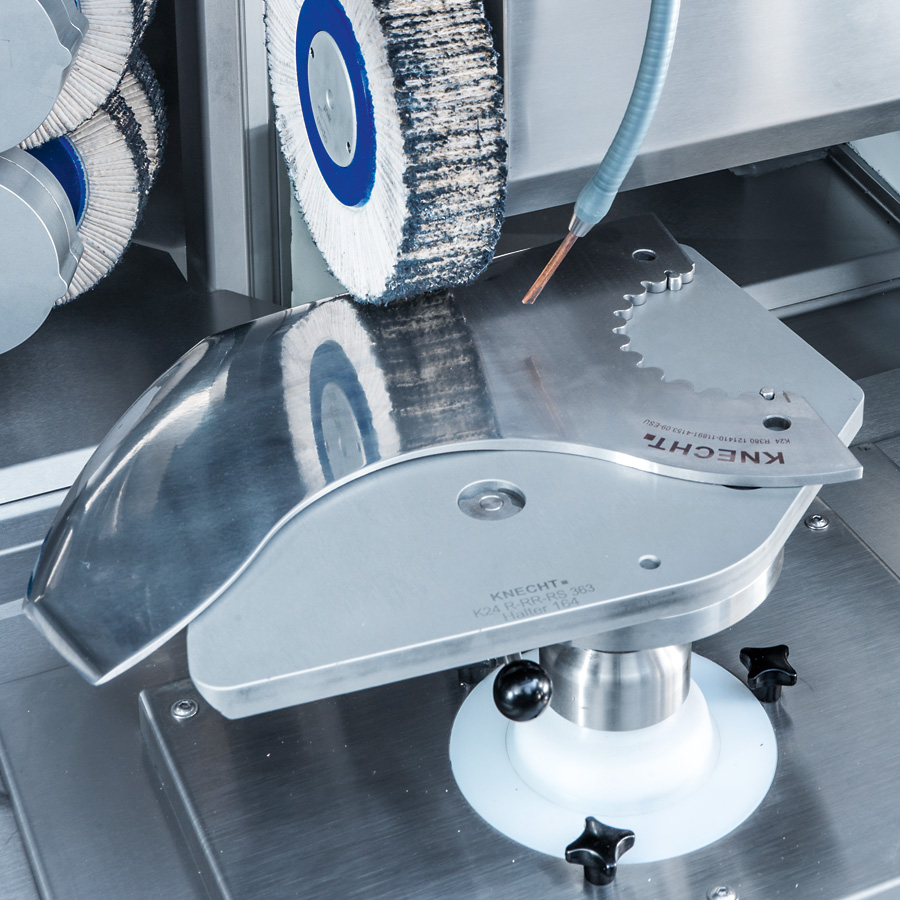

Приводы полирования

Приводы полирования

Полировальные щетки автоматически снабжаются полировальной пастой в свободно выбираемых циклах. Давление полирования может настраиваться индивидуальным образом.

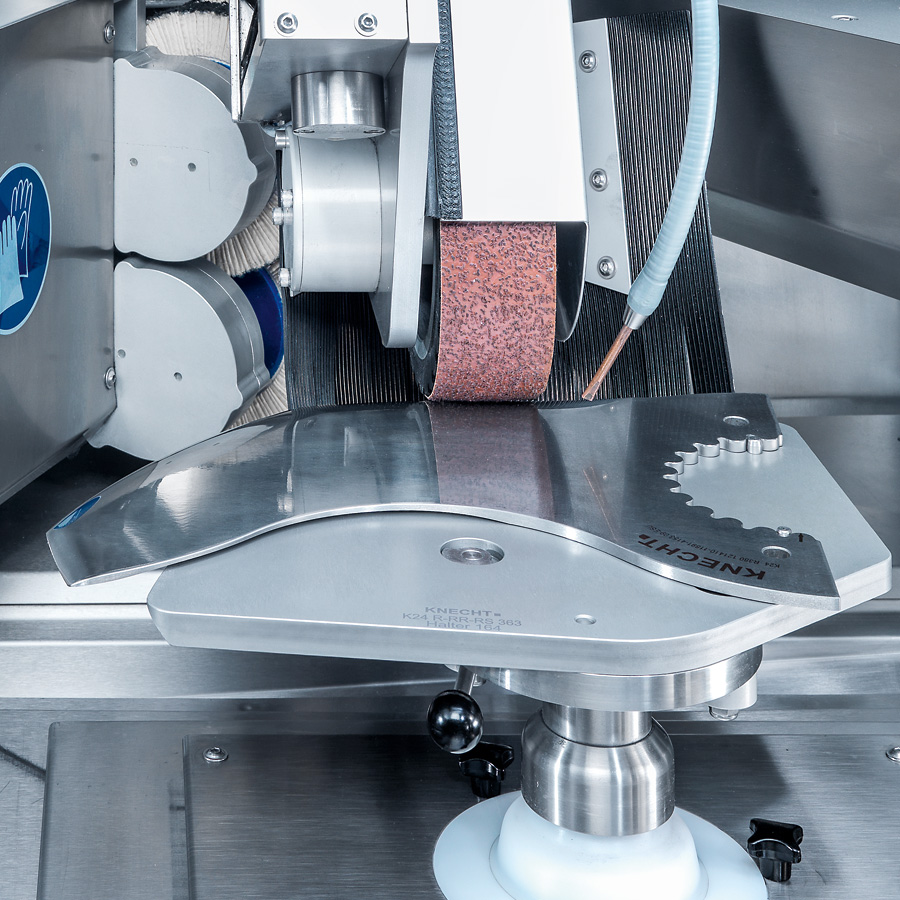

Принцип заточки

Принцип заточки

После нажатия кнопки пуска устройство смены ножей берёт первый нож из накопителя и подаёт его в положение заточки. Функция контроля пуска автоматически определяет износ ножа и запускает выбранную программу заточки. После заточки станок сначала полирует поверхность ножа. Затем с режущего инструмента быстро и бережно снимаются заусенцы. В это время устройство смены ножей перекладывает плиты ножей так, чтобы следующий нож был готов к заточке.

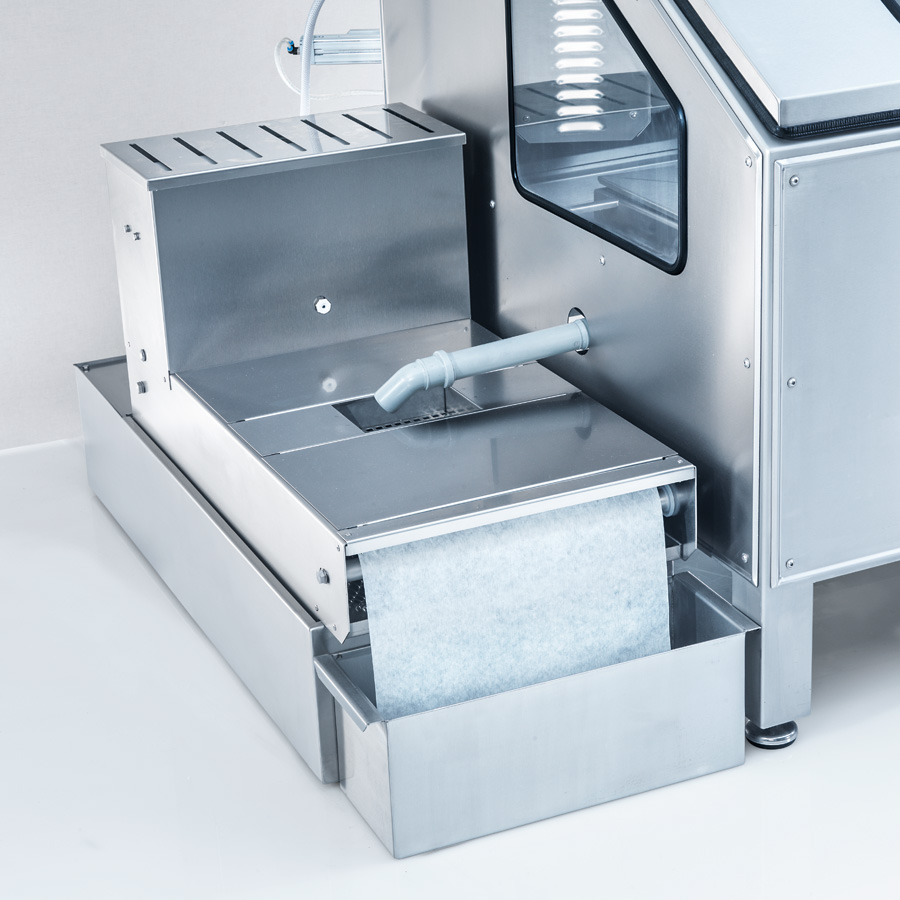

Система охлаждения с ленточным фильтром

Система охлаждения с ленточным фильтром

Система охлаждения с ленточным фильтром защищает режущие инструменты от перегрева в процессе заточки. При недостаточном охлаждении функция контроля охлаждающей жидкости отключает станок. Объем системы охлаждения составляет 140 л. Фильтровальная ткань удаляет металлическую пыль из контура охлаждающей жидкости. Удаленный материал собирается на фильтрующей прокладке и может быть легко утилизирован безопасным для окружающей среды способом.

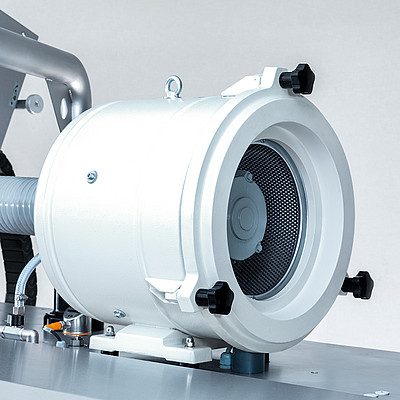

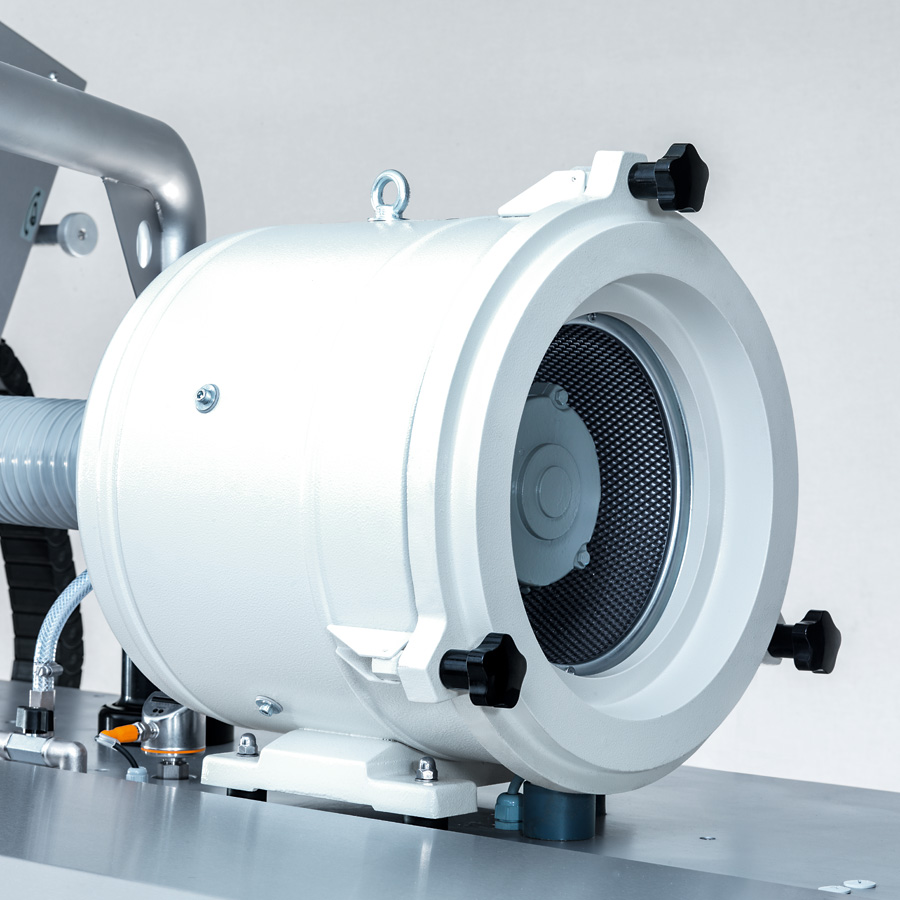

Вытяжка

Вытяжка

Вытяжное устройство удаляет шлифовальную пыль из рабочей зоны. Поэтому рабочая зона хорошо просматривается также в процессе заточки. Органы дыхания оператора защищены.
