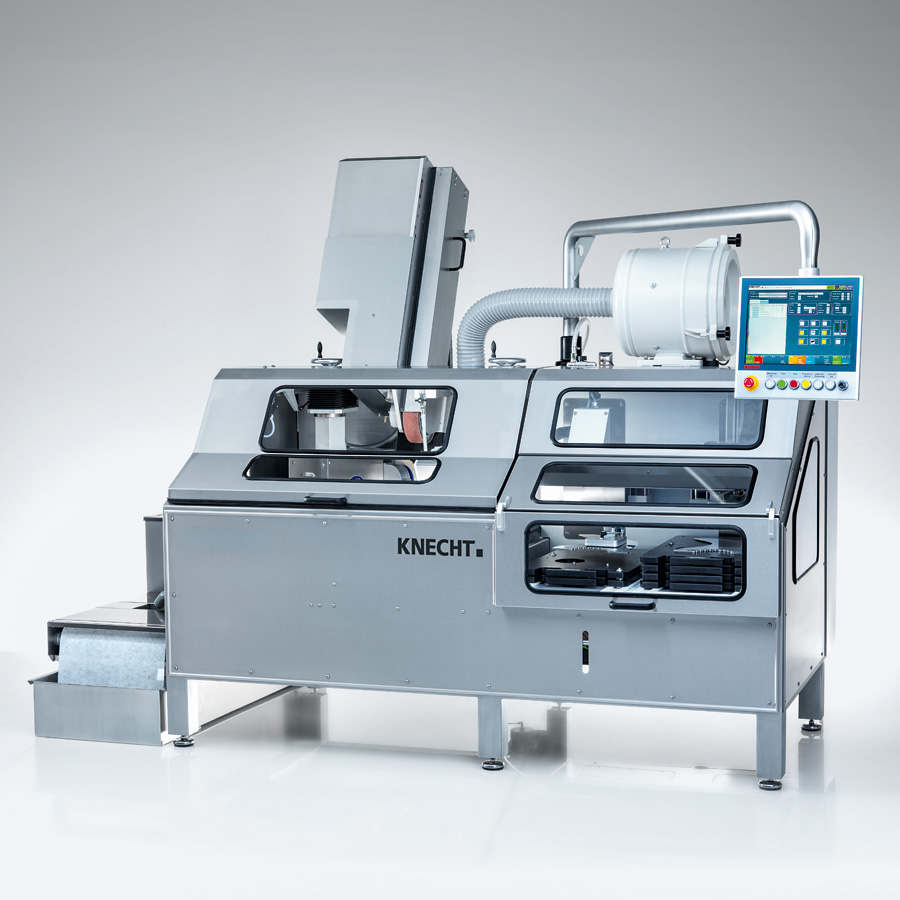

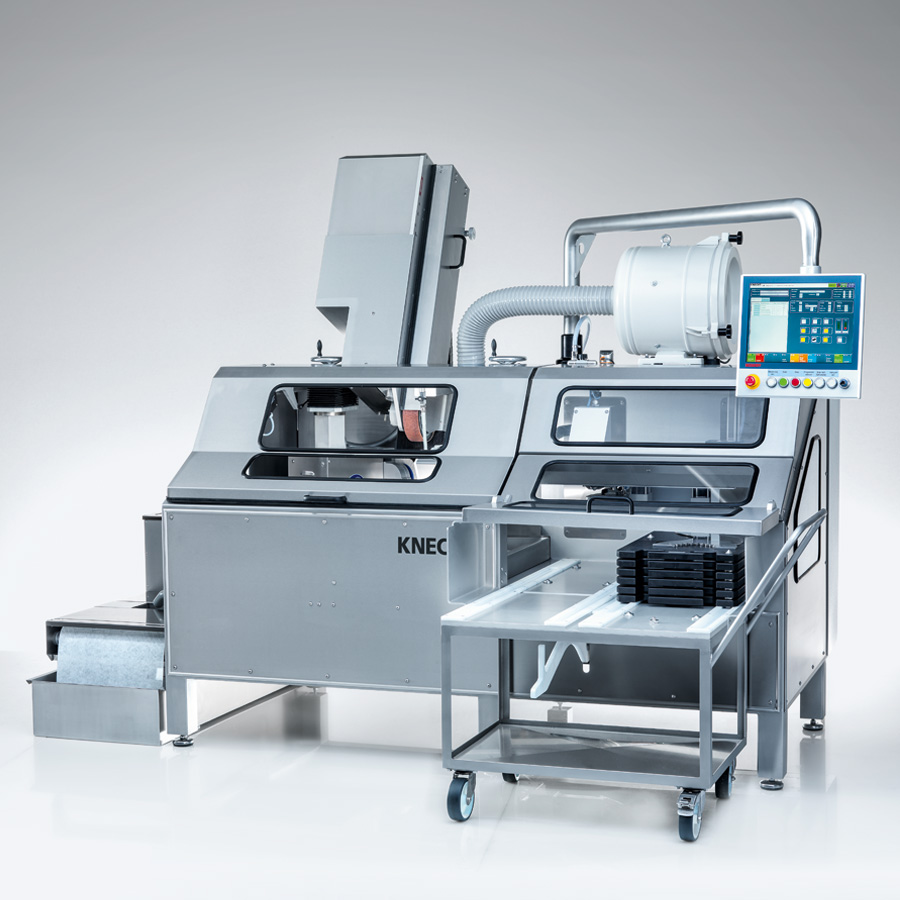

Automatische Schleif- und Poliermaschine B 600

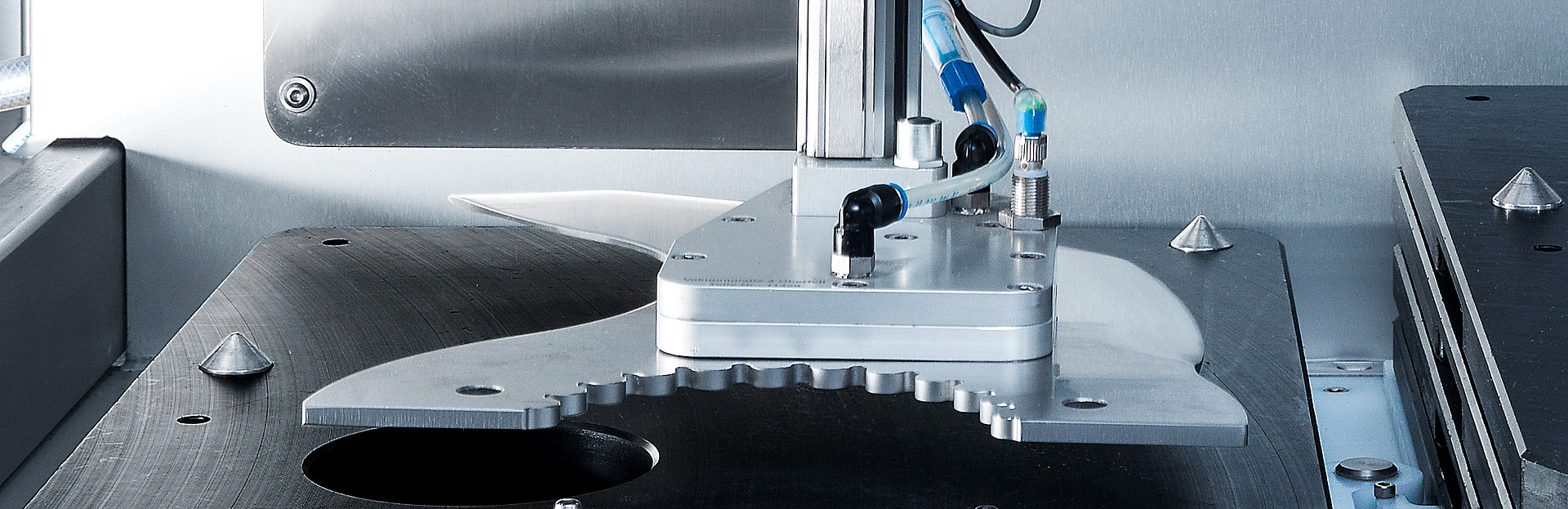

Die B 600 schleift, poliert und entgratet vollautomatisch Kuttermesser bis zu einer Größe von 1000 l. Der Messerwechsler entnimmt das Messer aus dem Magazin, fährt es in die Schleifposition und startet das Schleifprogramm. Nach Beendigung des Schleifprozesses fährt der Messerwechsler das fertige Kuttermesser in das Magazin zurück und entnimmt das nächste Messer. Die Maschine bearbeitet bis zu 16 Kuttermesser mannlos.

Die Leistung beträgt ca. 80 Kuttermesser (500-750 l.) pro 8-Stunden-Schicht bei 1-2 Stunden Personaleinsatz. Bei jedem Nachschliff wird die komplette Messerschneide bearbeitet. Die durchschnittliche Schleif- und Polierzeit pro Messer beträgt 3 bis 5 Minuten, je nach Messergröße. Der Materialabtrag am Messer ist sehr gering. Ein 500 l Kuttermesser kann bis zu 40-mal nachgeschliffen werden.

80 Kuttermesser pro Schicht

Vollautomatisch, formgenau und schonend

16 Messer mannlos

Es können Messer mit sichelförmigen und geraden Schneiden geschliffen werden. Die maximale Messergröße beträgt 600 x 400 mm (Kuttermesser ca. 1000 l).

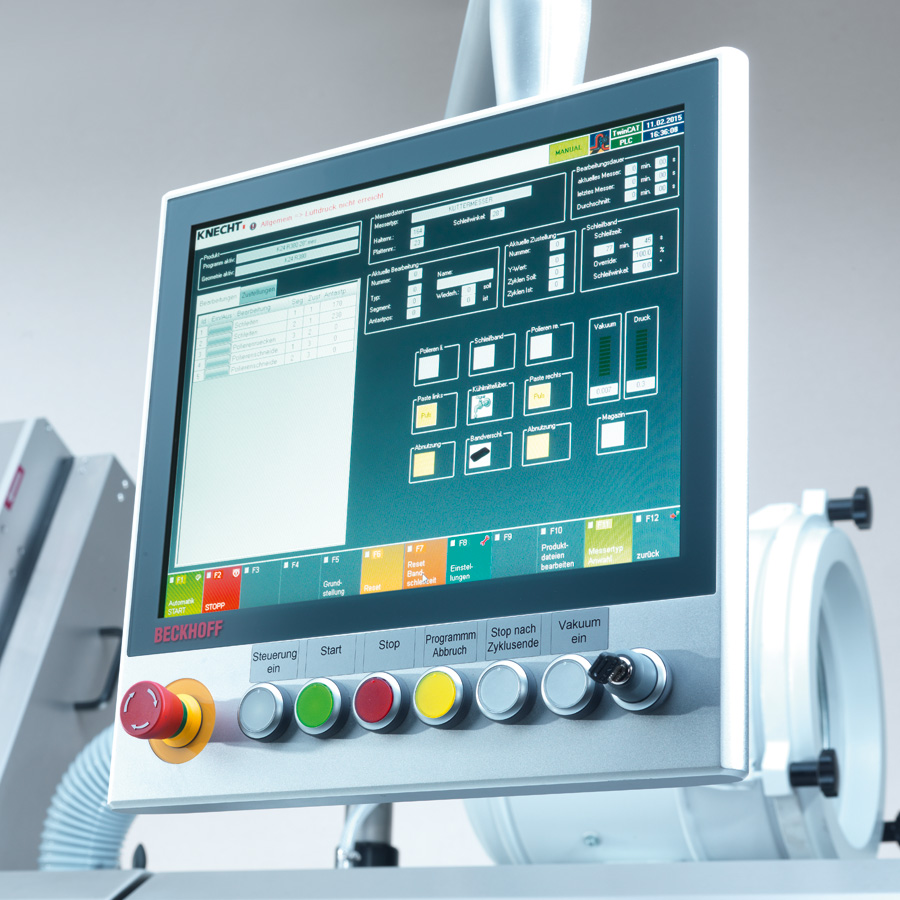

Die Bedienung der B 600 ist sehr einfach. Die wichtigsten Funktionen, z.B. Anzahl der Schleif- und Polierzyklen und die Balligkeit der Messer bestimmt der Bediener über Touchpanel. So erhält das Messer bei jedem Nachschliff ein genau auf das Produkt abgestimmtes Schneidenprofil.

Die erstellten Schleifprogramme werden in einem Speicher auf der Maschine abgelegt. Die Anzahl der Schleifprogramme ist unbegrenzt. Updates und neue Programme werden online auf die B 600 aufgespielt.

Die Vorteile auf einen Blick

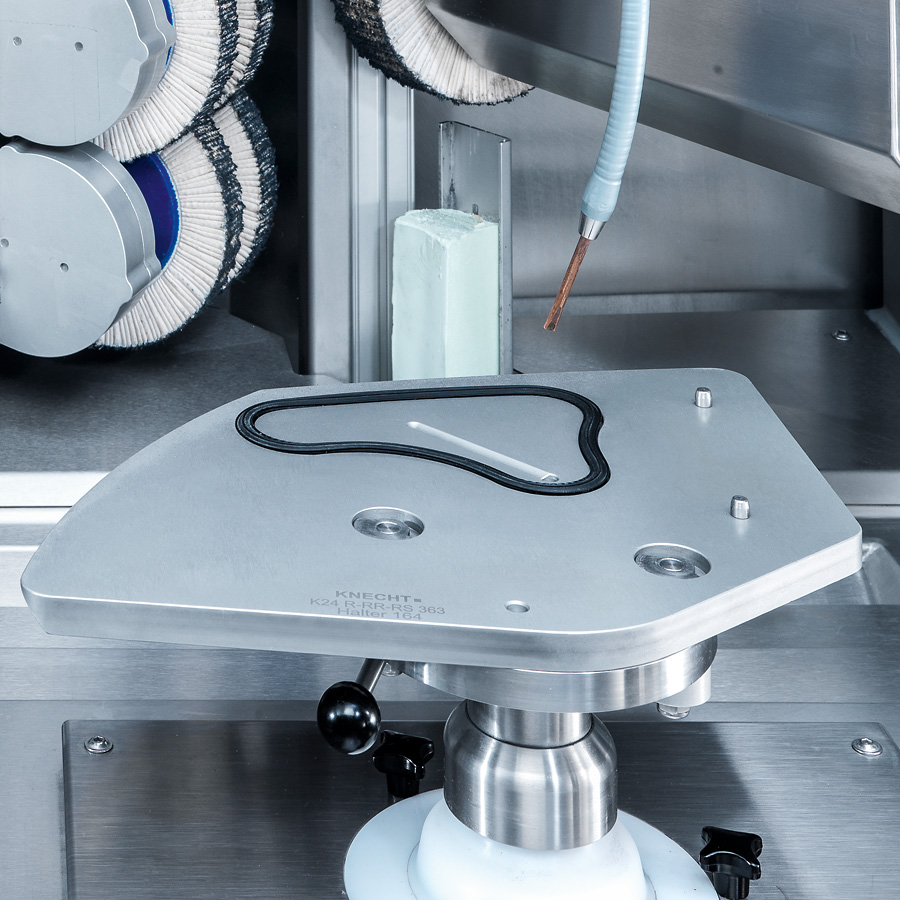

Messeraufnahme SP 114

Die Messer werden durch Vakuum auf die Messeraufnahme gespannt. Mehrere Messerformen und Größen werden zu Gruppen zusammengefasst, und können mit nur einer Messeraufnahme geschliffen werden. In weniger als einer Minute ist die Maschine auf eine andere Messerform umgestellt.

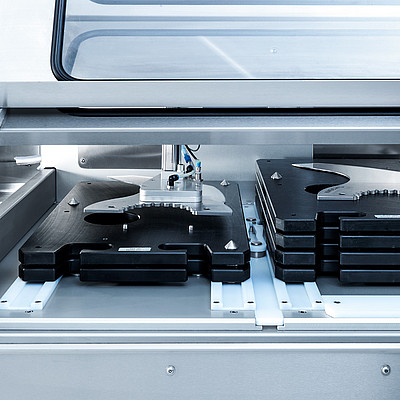

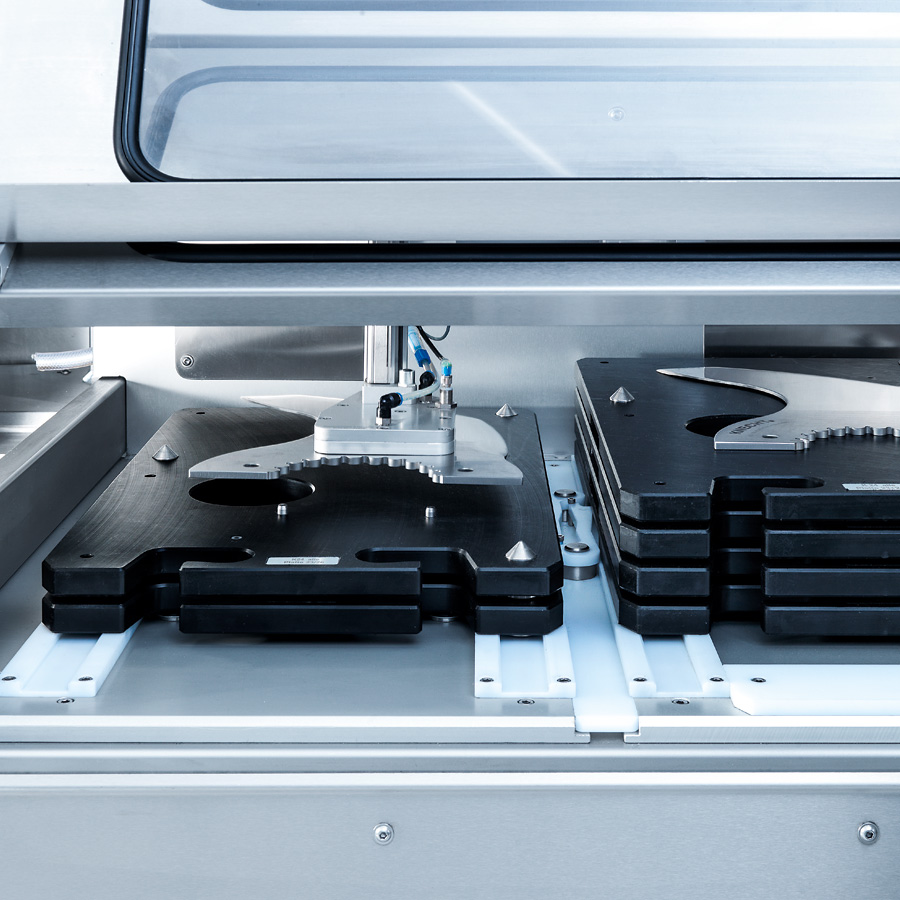

Messermagazin

Das Messermagazin nimmt 8 Messer auf. Es kann optional auf 16 Messer erweitert werden.

Schleifmittel

Als Schleifmittel dienen wasserfeste Nass-Schleifbänder. Mit einem Band können bis zu 40 Kuttermesser (500-750 l) geschliffen werden. Der Bediener stellt den Schleifdruck über den Touchscreen ein.

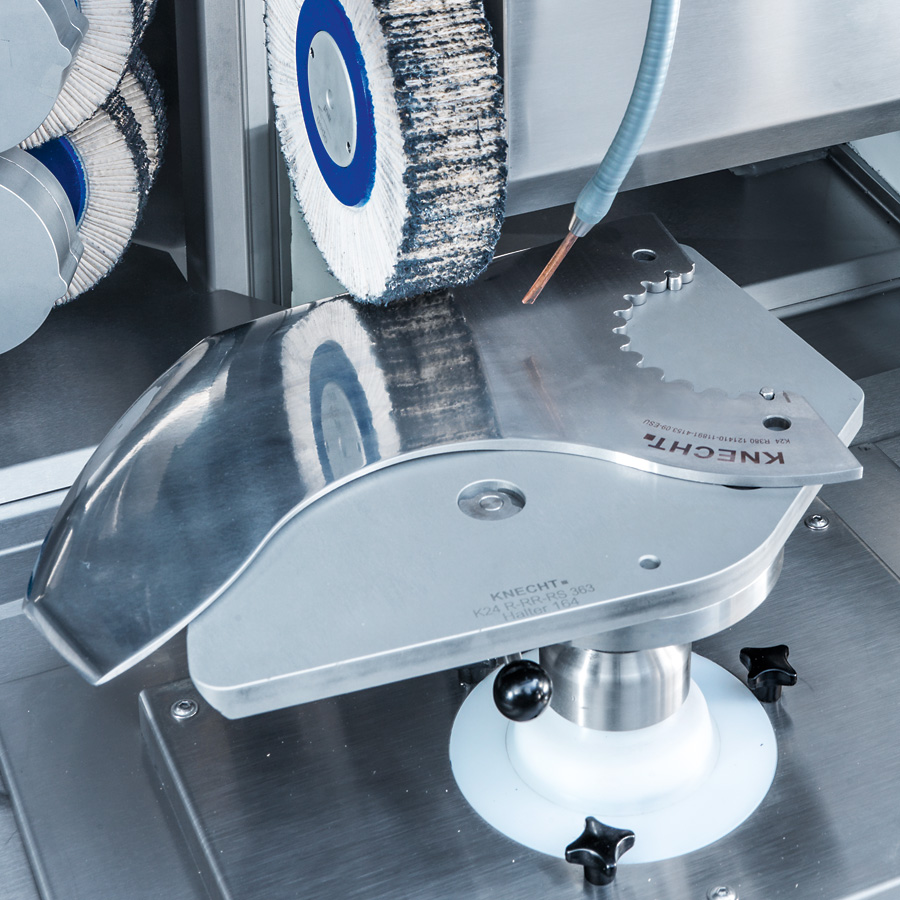

Polierantriebe

Die Polierbürsten werden in beliebig wählbaren Zyklen automatisch mit Polierpaste versorgt. Der Polierdruck kann individuell eingestellt werden.

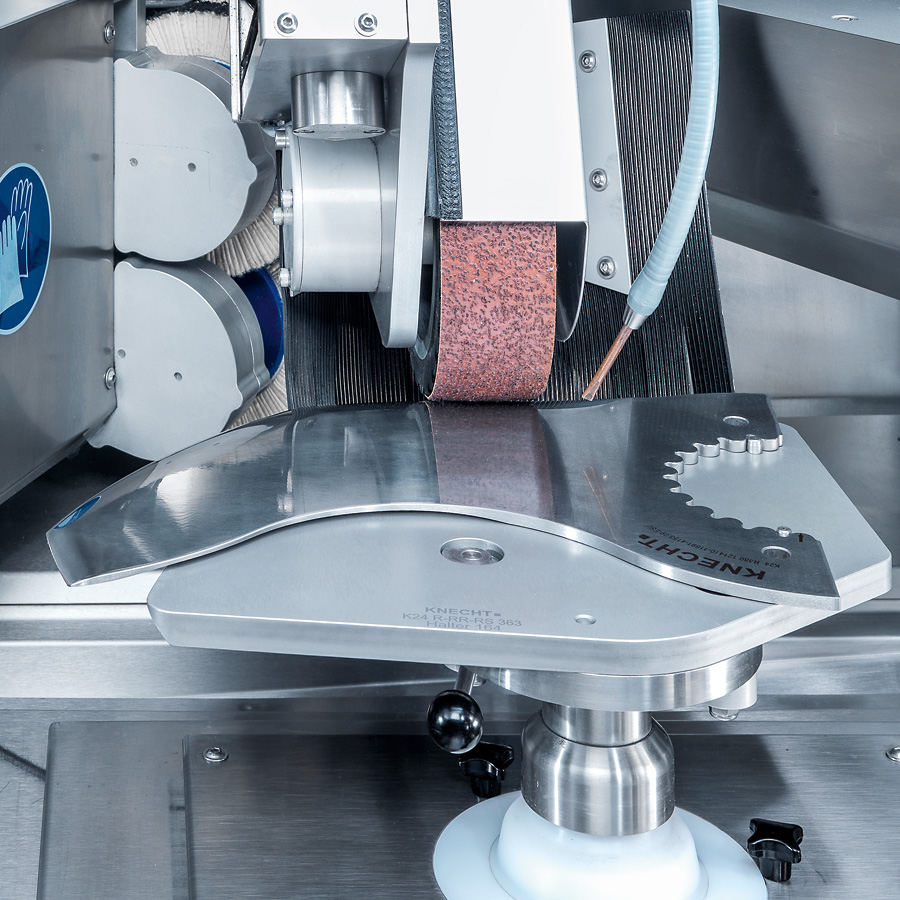

Schleifprinzip

Nach Betätigung der Starttaste entnimmt der Messerwechsler das erste Messer aus dem Magazin und transportiert es in die Schleifposition. Eine Anfahrtkontrolle erkennt die Abnutzung des Messers und startet das gewählte Schleifprogramm.  Nach dem Schleifen poliert die Maschine zuerst die Messeroberfläche. Danach wird das Schneidwerkzeug schnell und schonend entgratet. Währenddessen schichtet der Messerwechsler das Magazin um, damit das nachfolgende Messer bereit liegt.

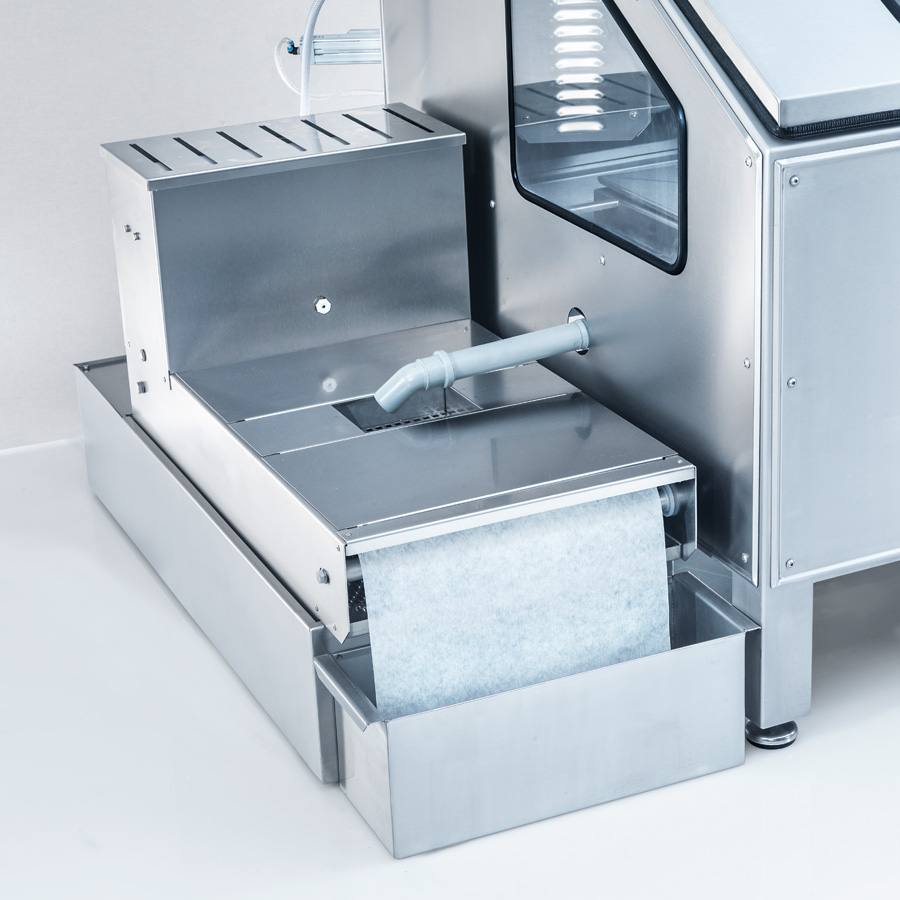

Bandfilter-Kühlmitteleinrichtung

Sie schützt die Schneidwerkzeuge vor Überhitzung während des Schleifprozesses. Bei unzureichender Kühlung schaltet die Kühlmittelüberwachung die Maschine ab. Die Kühlmitteleinrichtung hat ein Volumen von 140 l. Ein Filtervlies entfernt den Schleifabtrag aus dem Kühlmittelkreislauf. Das abgetragene Material sammelt sich auf dem Filtervlies und kann einfach und umweltschonend entsorgt werden.

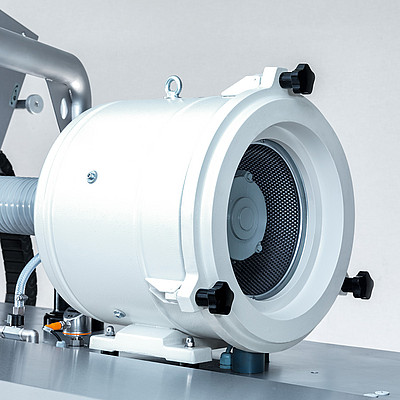

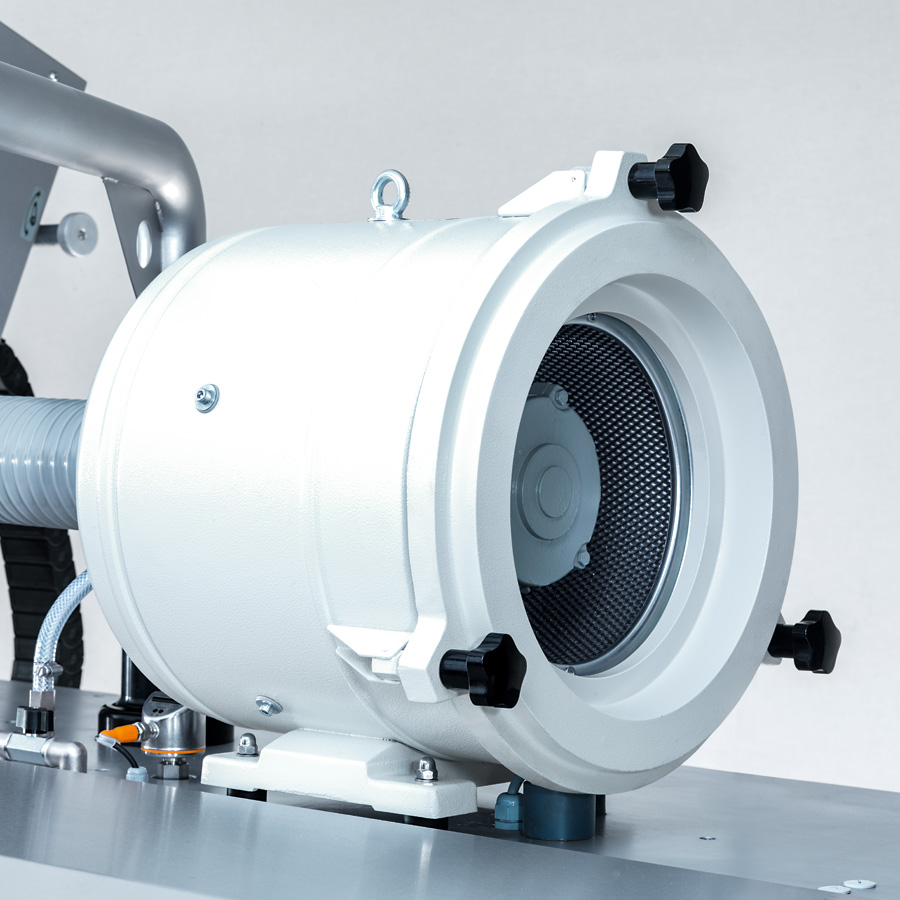

Absaugung

Die Absauganlage entfernt den Schleifnebel aus dem gekapselten Arbeitsraum. Er ist dadurch auch während des Schleifens sehr gut einsehbar. Die Atemwege des Maschinenbedieners werden geschützt.
