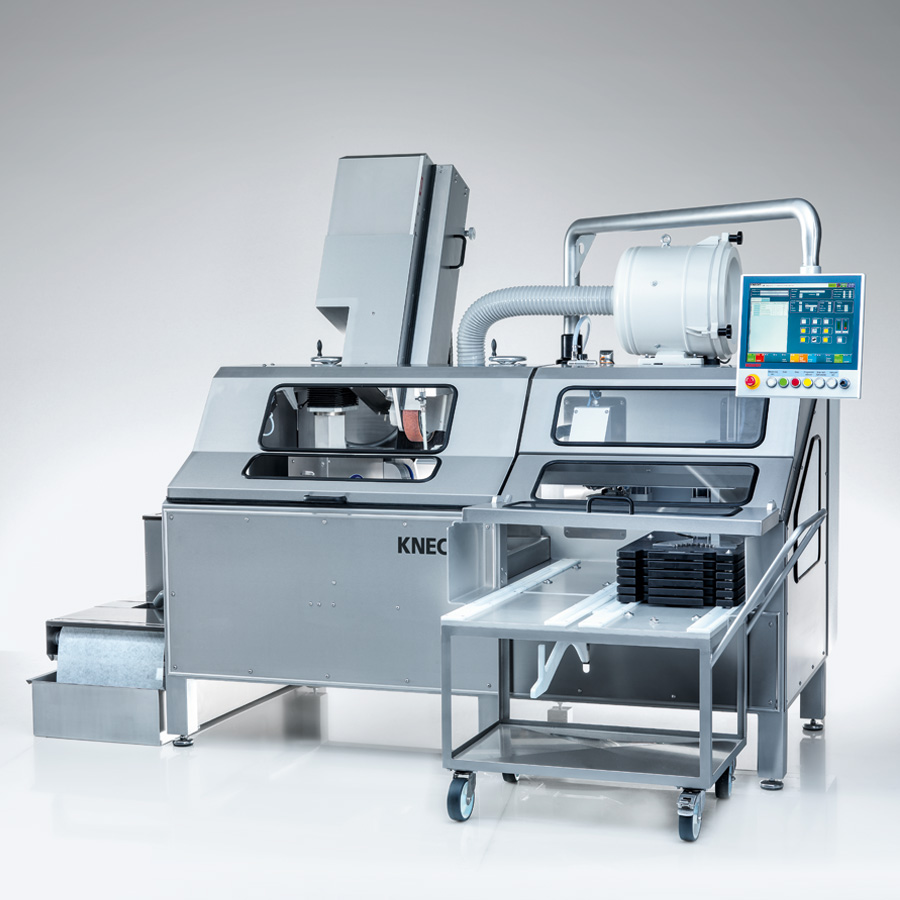

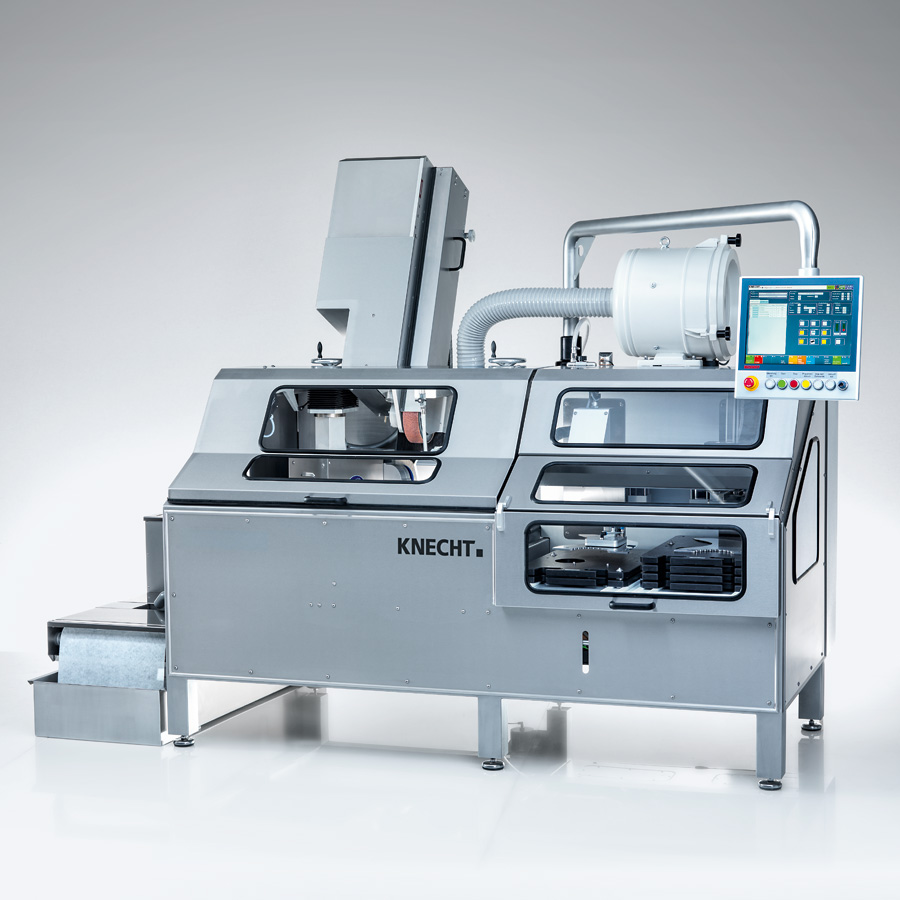

Affûteuse – polisseuse automatique B 600

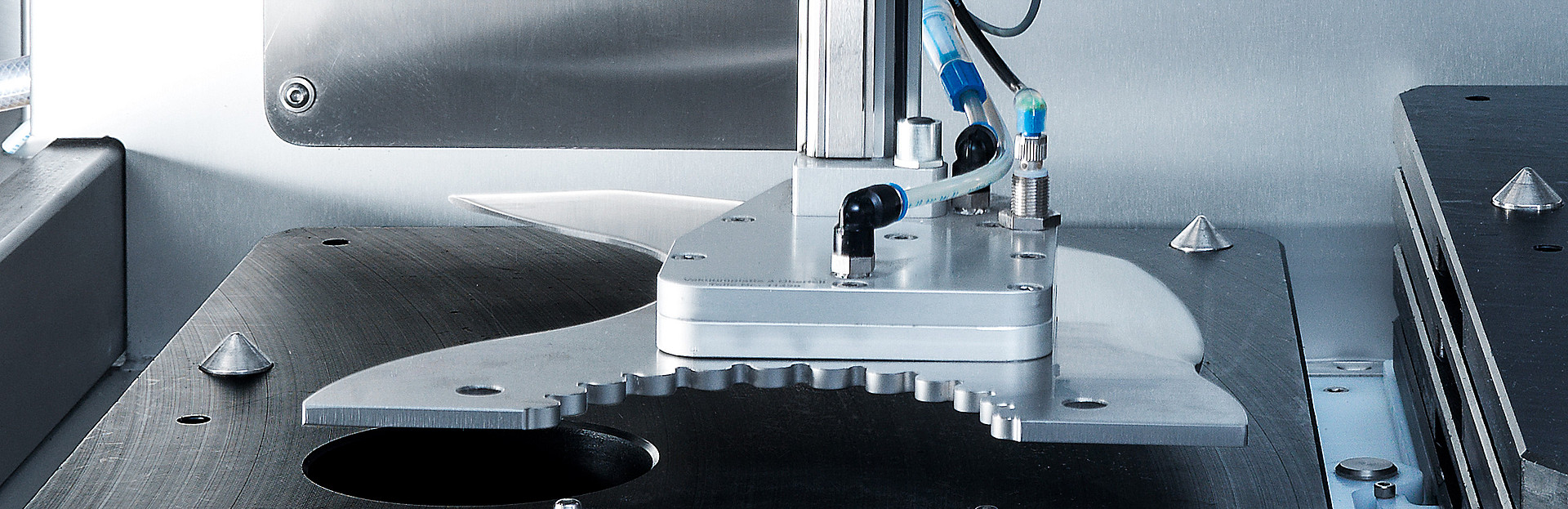

La B 600 affûte, polit et démorfile automatiquement les couteaux de cutter jusqu’à 1000 l. Le changeur de couteaux retire le couteau du magasin, se met en position d’affûtage, et ­démarre le programme d'affûtage. Lorsque l’opération d'affûtage est terminée, le changeur de couteaux ramène le couteau de cutter affûté dans le magasin et retire le couteau suivant. La machine traite jusqu’à 16 couteaux de cutter sans intervention humaine.

Le rendement est d’env. 80 couteaux de cutter (500 – 750 l) par quart de travail de 8 heures, avec une affectation du personnel de 1 à 2 heures. Le tranchant est complètement traité à chaque affûtage. La durée moyenne d'affûtage et de polissage par couteau est de 3 à 5 minutes selon sa taille. La quantité de matière enlevée sur le couteau est très faible. Un couteau de cutter de 500 l peut être affûté jusqu'à 40 fois.

80 couteaux de cutter par quart de travail


Entièrement automatique, d’une précision extrême et avec ménagement


16 couteaux sans intervention humaine


La machine permet d'affûter les couteaux de cutter falciformes et à tranchant droit. La taille maximale est de 600 x 400 mm (cutter env. 1000 l).

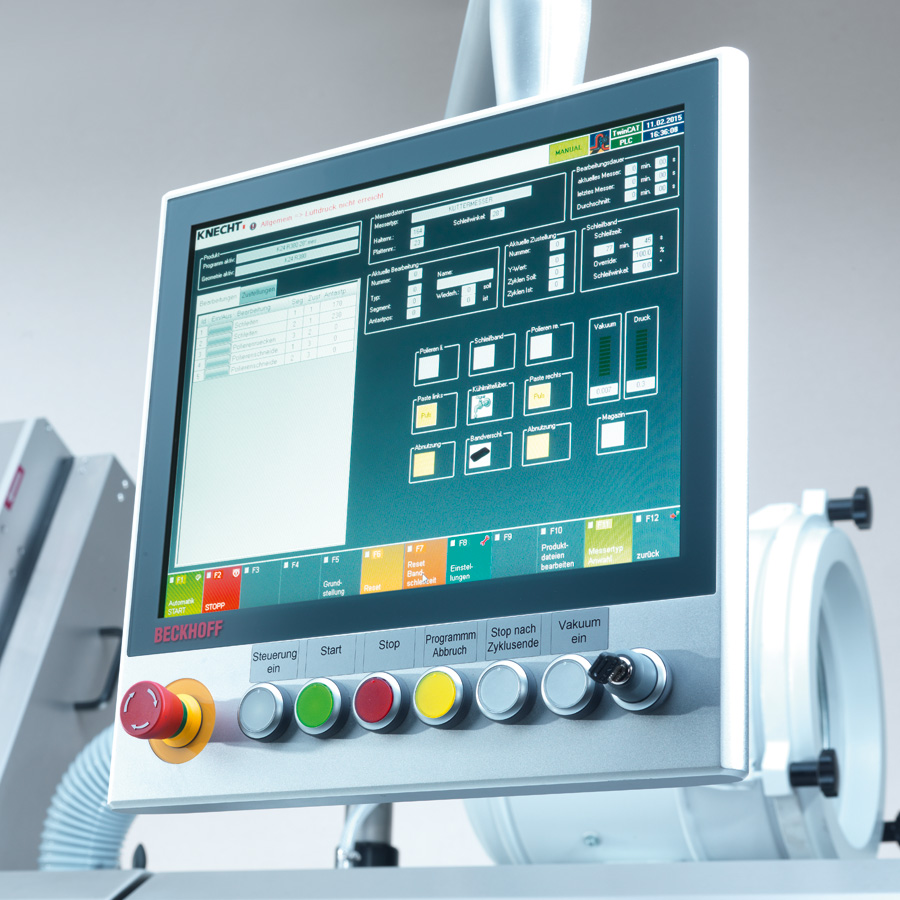

La B 600 est très facile à utiliser. L’opérateur règle les principales fonctions, par ex. le nombre de cycles d’affûtage et de polissage ainsi que la concavité des couteaux, à l’aide de l’écran tactile. Le profil tranchant du couteau est ainsi exactement adapté au produit lors de chaque affûtage.

Les programmes d’affûtage créés sont enregistrés dans la mémoire de la machine. Le nombre de programmes d'affûtage est illimité. Les mises à jour et les nouveaux programmes peuvent être téléchargés en ligne sur la B 600.

Aperçu des avantages

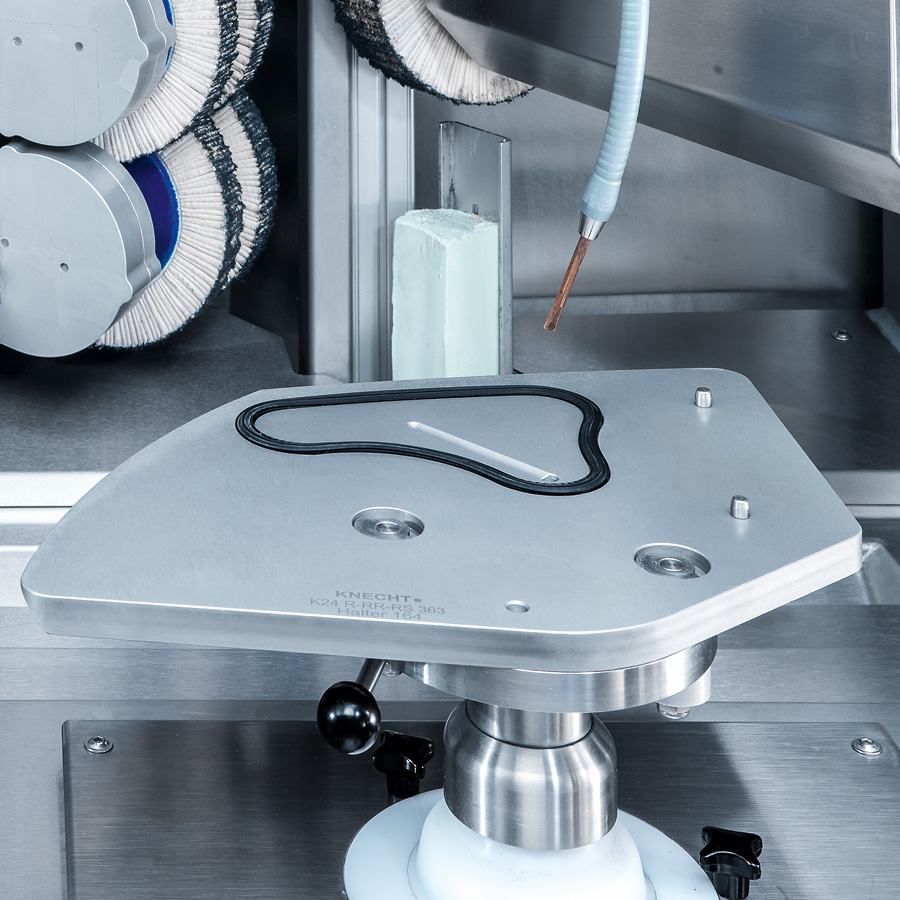

Gabarit de fixation SP 114

Gabarit de fixation SP 114

Les couteaux sont serrés sur le gabarit de fixation grâce au vide. Plusieurs formes et tailles de couteaux sont regroupées afin d’être polies à l’aide d'un seul et même gabarit. Il faut seulement une minute pour adapter la machine à une autre forme de couteau.

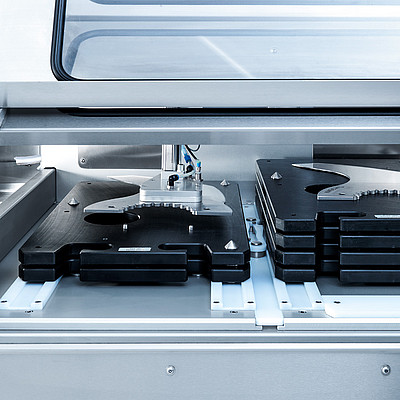

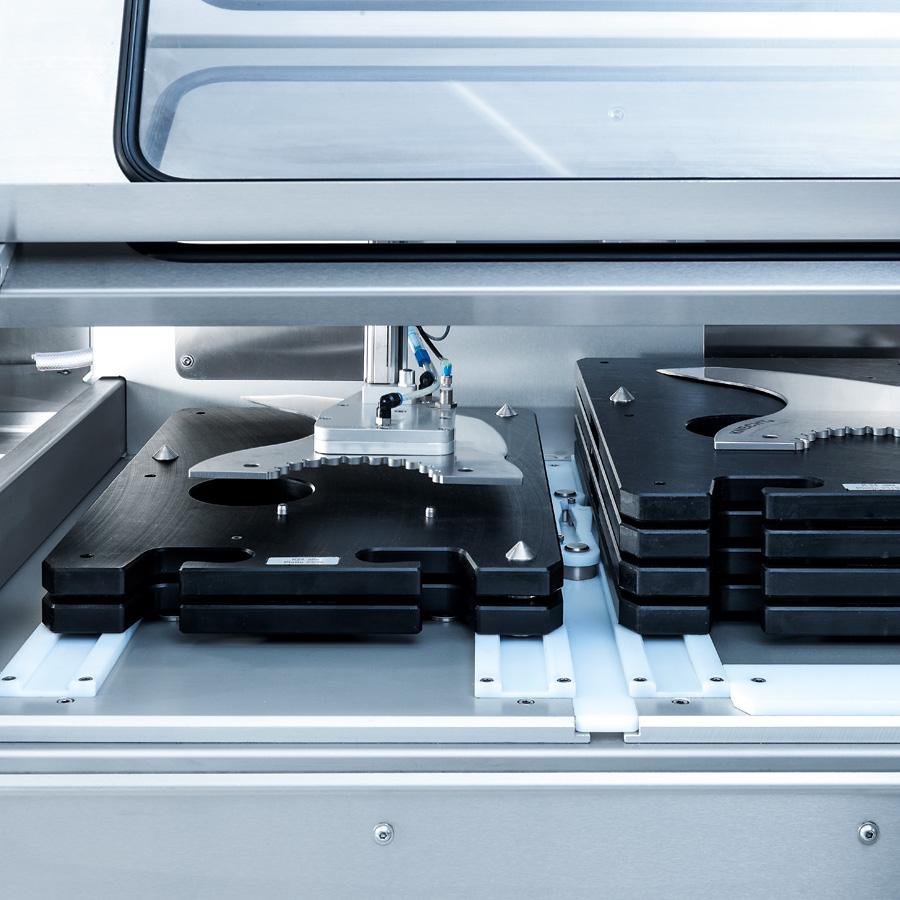

Magasin à couteaux

Magasin à couteaux

Le magasin à couteaux peut accueillir 8 couteaux. Il peut en option être élargi à 16 couteaux.
Produits d’affûtage

Produits d’affûtage

Les produits d’affûtage sont des bandes d'affûtage à eau imperméables. Une bande permet d’affûter jusqu'à 40 couteaux de cutter (500 – 750 l). L'opérateur règle la pression d'affûtage à l’aide d’un écran tactile.

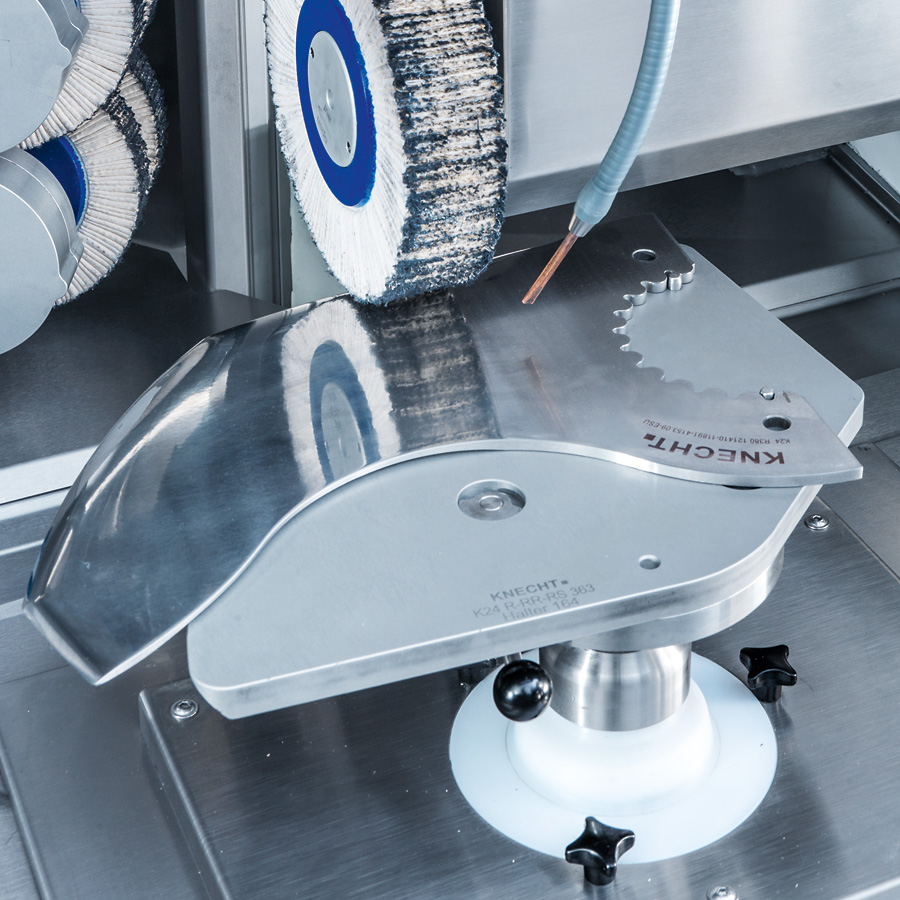

Entraînements de polissage

Entraînements de polissage

Les brosses de polissage sont chargées en pâte de polissage en fonction des cycles sélectionnés. La pression de polissage est réglable individuellement.

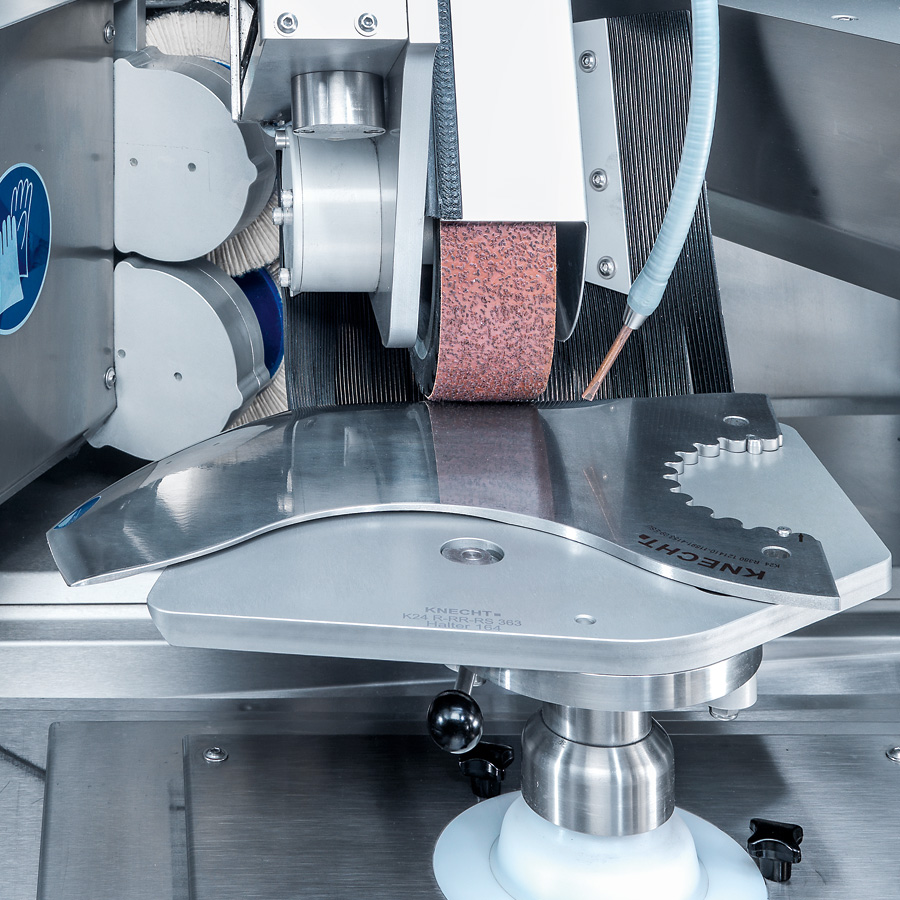

Principe d’affûtage

Principe d’affûtage

Après un appui sur la touche Start, le changeur de couteaux retire le premier couteau du magasin et le transporte en position d’affûtage. Un palpeur vérifie l’usure du couteau et démarre le programme d'affûtage sélectionné. Après avoir été affûtée, la surface du couteau est polie. L’outil de coupe est ensuite démorfilé rapidement, avec ménagement. Pendant ce temps, le changeur de couteaux réarrange le magasin pour mettre le couteau suivant à disposition.

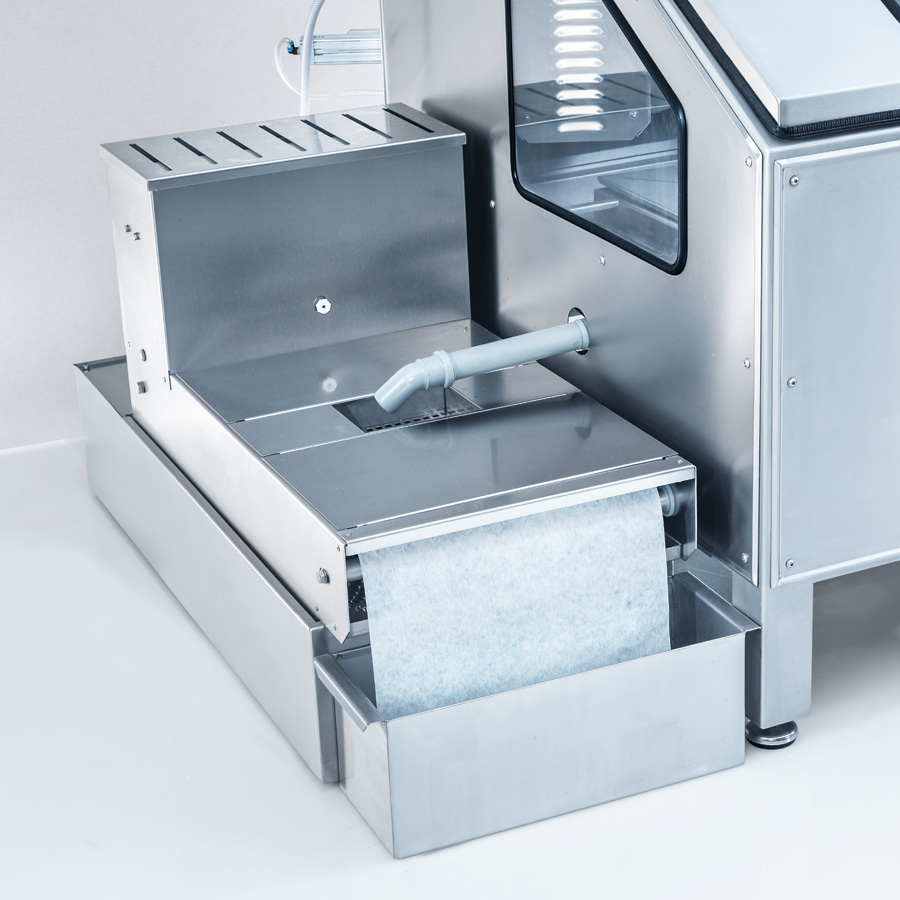

Dispositif d’arrosage avec filtre à bande

Dispositif d’arrosage avec filtre à bande

Le dispositif d’arrosage avec filtre à bande protège les outils de coupe contre la surchauffe pendant le processus d’affûtage. Si le refroidissement est insuffisant, le système de contrôle du liquide de refroidissement arrête la machine. Le dispositif d'arrosage a un volume de 140 l. Il comporte un système de tissu filtrant qui filtre les meulures du circuit de refroidissement. Les meulures sont retenues sur le tissu filtrant, qui peut être éliminé de manière simple et respectueuse de l’environnement.

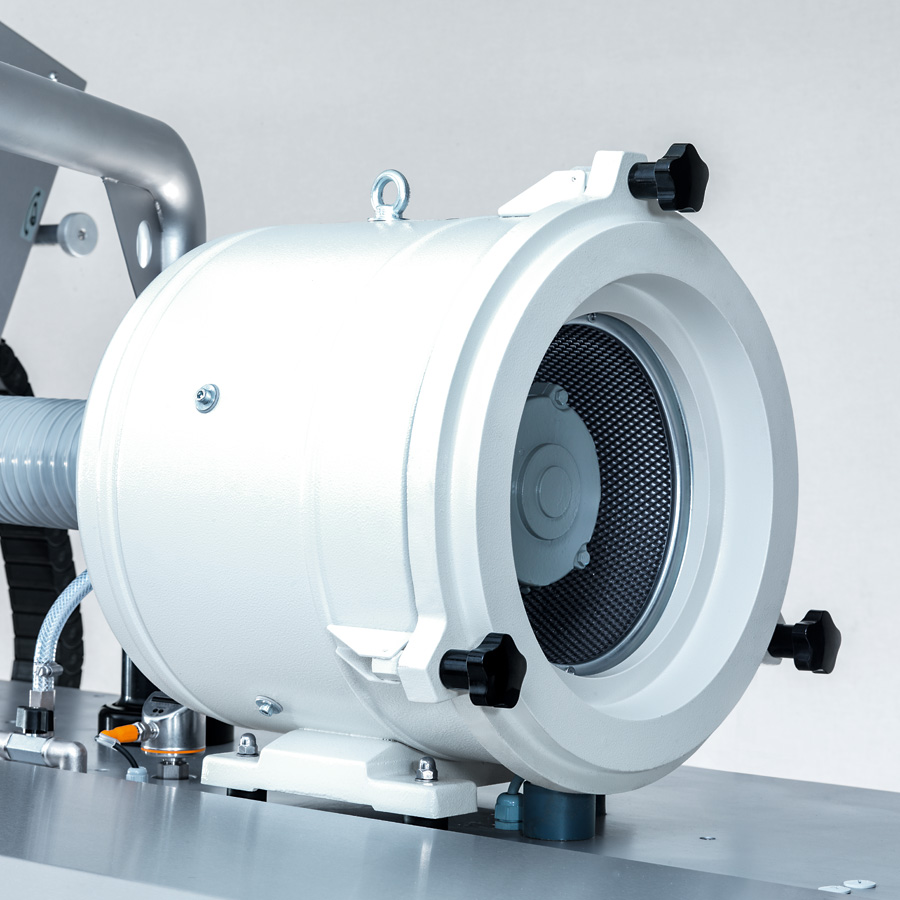

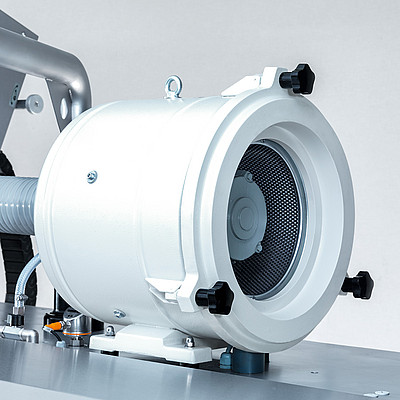

Aspiration

Aspiration

L’unité d'aspiration permet d’évacuer le brouillard formé par les poussières d’affûtage dans la chambre de travail hermétique. On garde ainsi une très bonne visibilité sur le processus d’affûtage. Les voies respiratoires de l’opérateur sont ainsi protégées.
