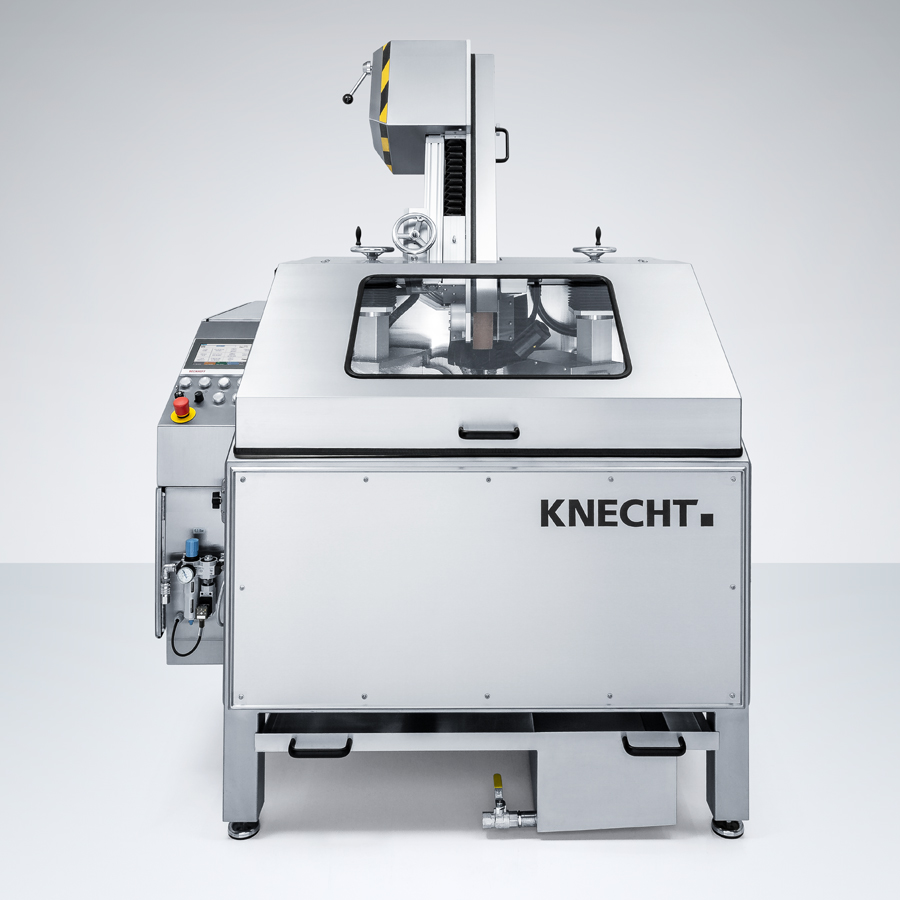

Affûteuse – polisseuse automatique B 500

La B 500 affûte, polit et démorfile automatiquement jusqu’à 100 cutters (500 l) par poste de 8 heures. La moyenne d’affûtage et de polissage par cutter est de 3 à 5 minutes selon sa taille. Le profil complet du cutter est parfaitement respecté à chaque réaffûtage. La quantité de matière enlevée sur le cutter est très faible. Un cutter de 500 l peut être affûté jusqu’à 40 fois.

Haute sécurité d’utilisation


100 couteaux de cutter par quart de travail


Entièrement automatique, d’une précision extrême et avec ménagement


La machine permet d’affûter les cutters falciformes et à ­tranchant droit. La taille maximale du cutter est de 500 mm.

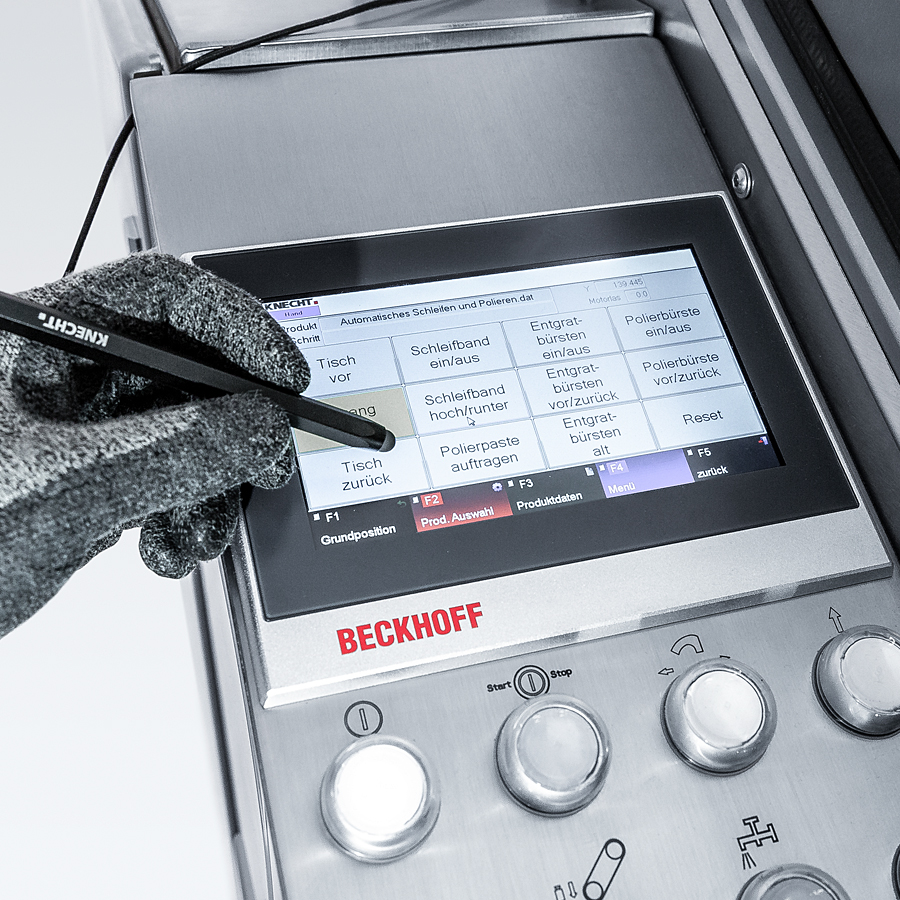

La B 500 est très facile à utiliser. L’opérateur commande les fonctions les plus importantes, par ex. le nombre de cycles d’affûtage et de polissage ainsi que la concavité des cutters, directement sur l’écran tactile de la machine. Lors de chaque affûtage, le profil de lame du cutter est ainsi adapté parfaitement au produit.

Les programmes d’affûtage créés sont enregistrés dans la mémoire de la machine. Le nombre de programmes d’affûtage est illimité. Les mises à jour et les nouveaux ­programmes peuvent être téléchargés en ligne sur la B 500.

Aperçu des avantages

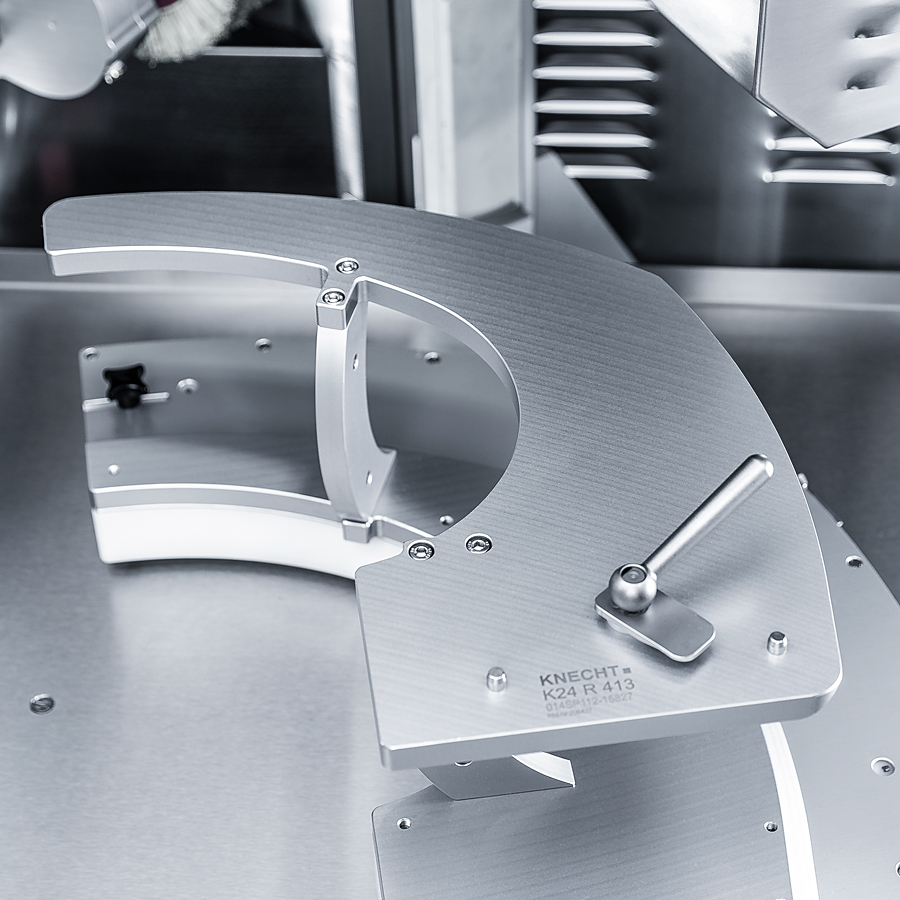

Gabarit de fixation SP 112

Gabarit de fixation SP 112

Le gabarit contient toutes les informations concernant la forme et la taille du cutter. Chaque gabarit est conçu ­spécialement pour un cutter. Il n’y a plus de programmation et de réglage complexes à effectuer. La manipulation est donc simple et rapide. Il faut seulement une minute pour ­adapter la machine à une autre forme de cutter.

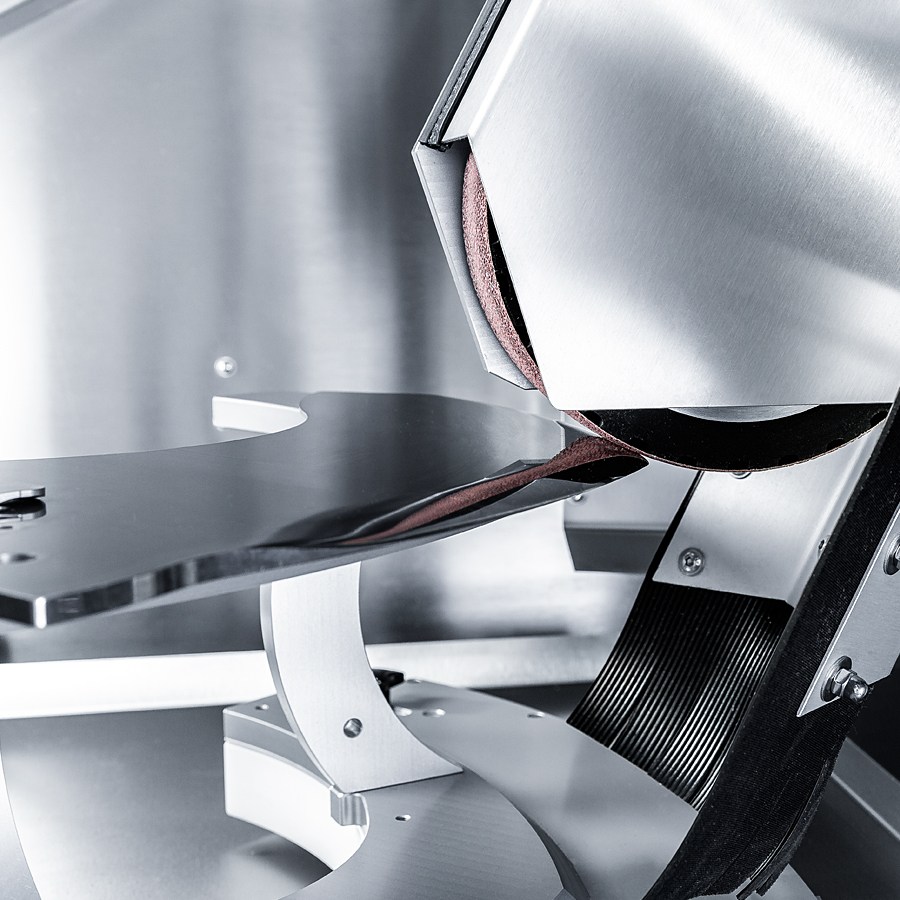

Unité d'affûtage

Unité d'affûtage

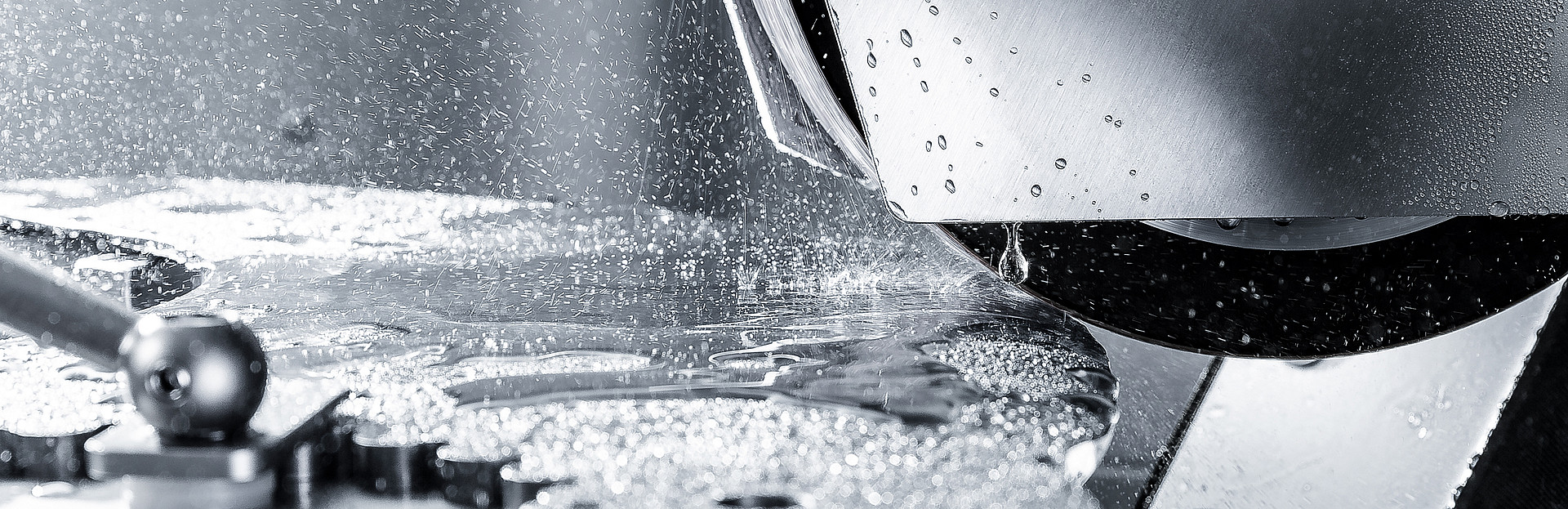

Des bandes d’affûtage à eau imperméables sont utilisées. Une bande permet d’affûter jusqu’à 40 cutters (500 - 750 l). L’opérateur peut régler la puissance d’affûtage à l’aide d’un potentiomètre.
Unité de polissage

Unité de polissage

Les brosses de polissage sont chargées en pâte de polissage en fonction des cycles sélectionnés. La pression de polissage est réglable individuellement.
Processus d'affûtage

Processus d'affûtage

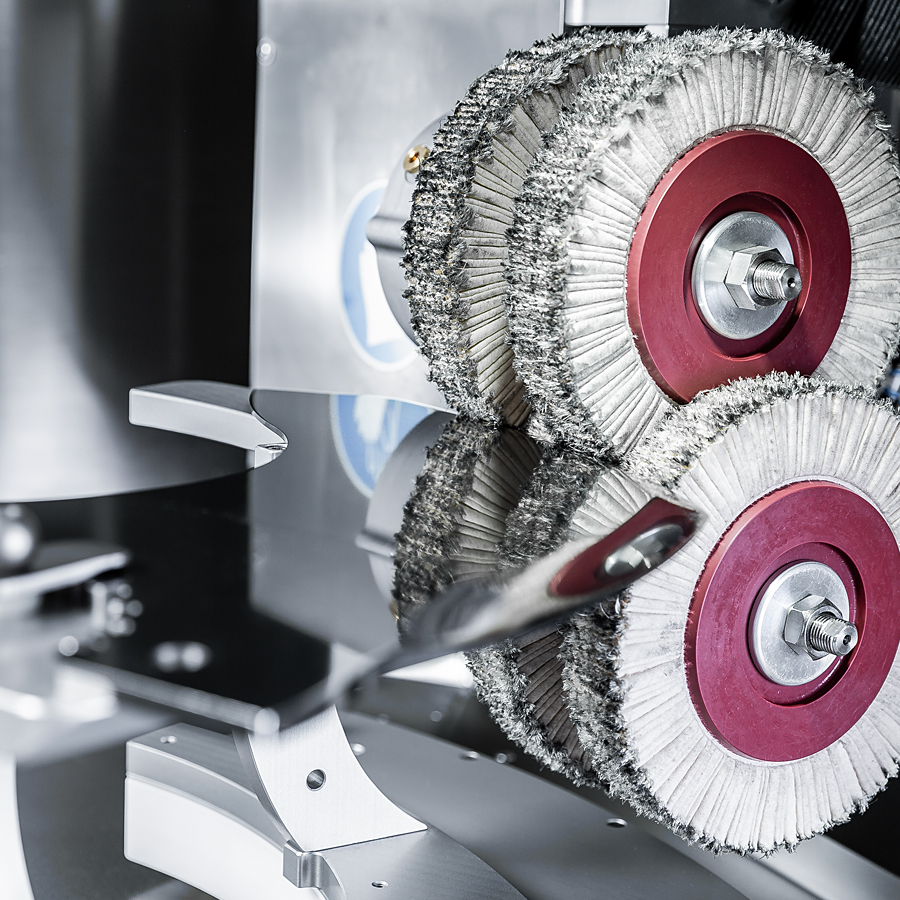

Lorsque l’on presse le bouton «start», le cutter se met en position d’affûtage. Un palpeur vérifie l’usure du cutter et démarre le programme d’affûtage sélectionné. Après avoir été affûtée, la surface du cutter est polie. L’outil de coupe est ensuite démorfilé rapidement, avec ménagement.
