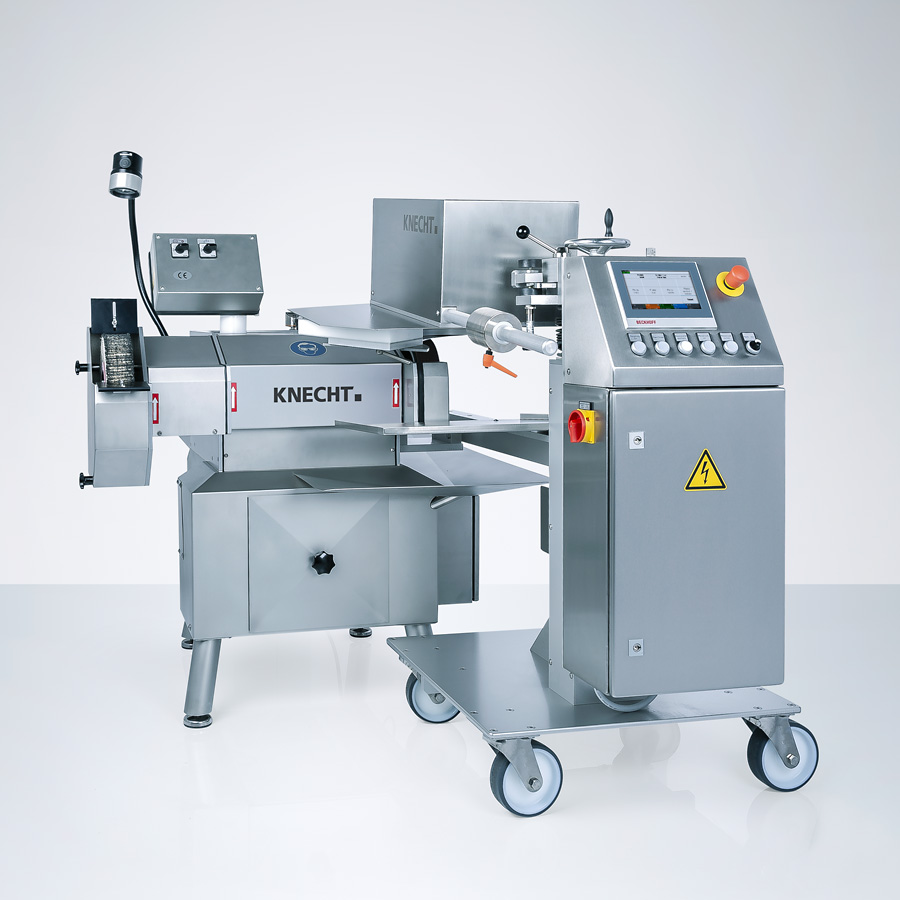

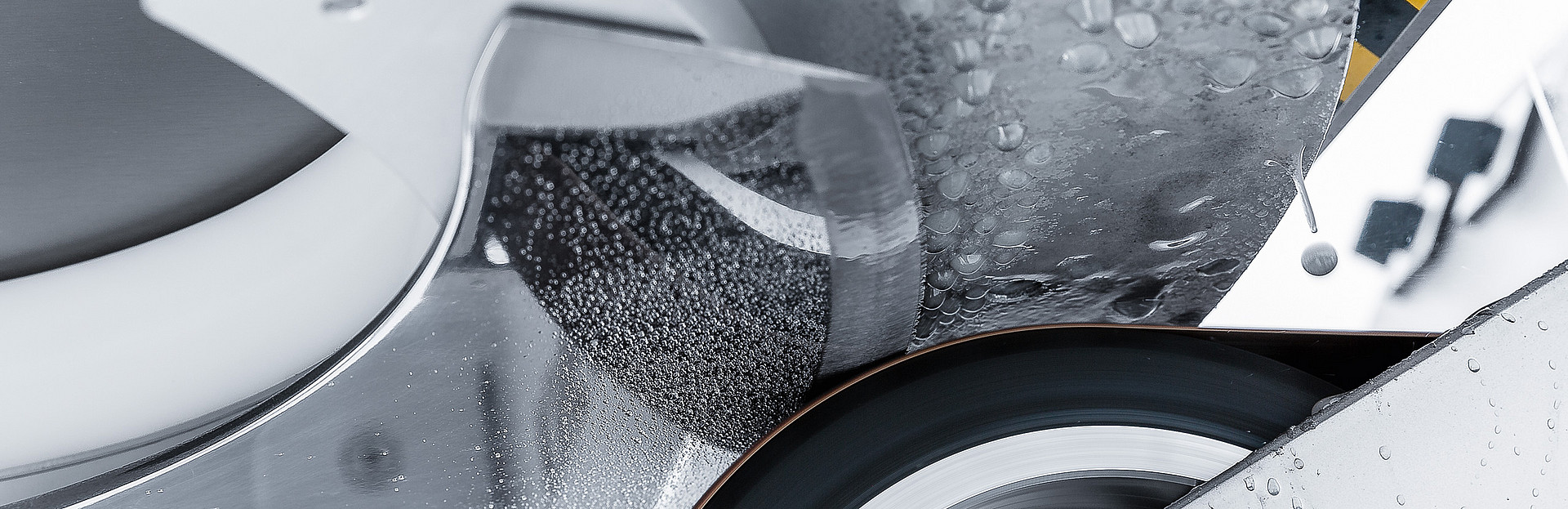

Affûteuse automatique USK 230 B - HV 208 II

L’affûteuse USK 230 B - HV 208 II est capable d’affûter entièrement automatiquement jusqu’à 100 couteaux de cutter (500 l) par poste de travail de 8 heures. La moyenne d’affûtage et de polissage par couteau de cutter est de 2 à 3 minutes selon sa taille. Le profil de l’arête tranchante est complètement traité à chaque réaffûtage. La quantité de matière enlevée sur le couteau est très faible. Un couteau de cutter de 500 l peut être réaffûté jusqu’à 40 fois.

100 couteaux de cutter par quart de travail


Précision et ménagement


Haute sécurité d’utilisation


La machine permet d’affûter des couteaux de cutter à tranchants falciformes et droits. La taille maximale du couteau correspond à env. 450 mm (couteau de cutter env. 500 l).

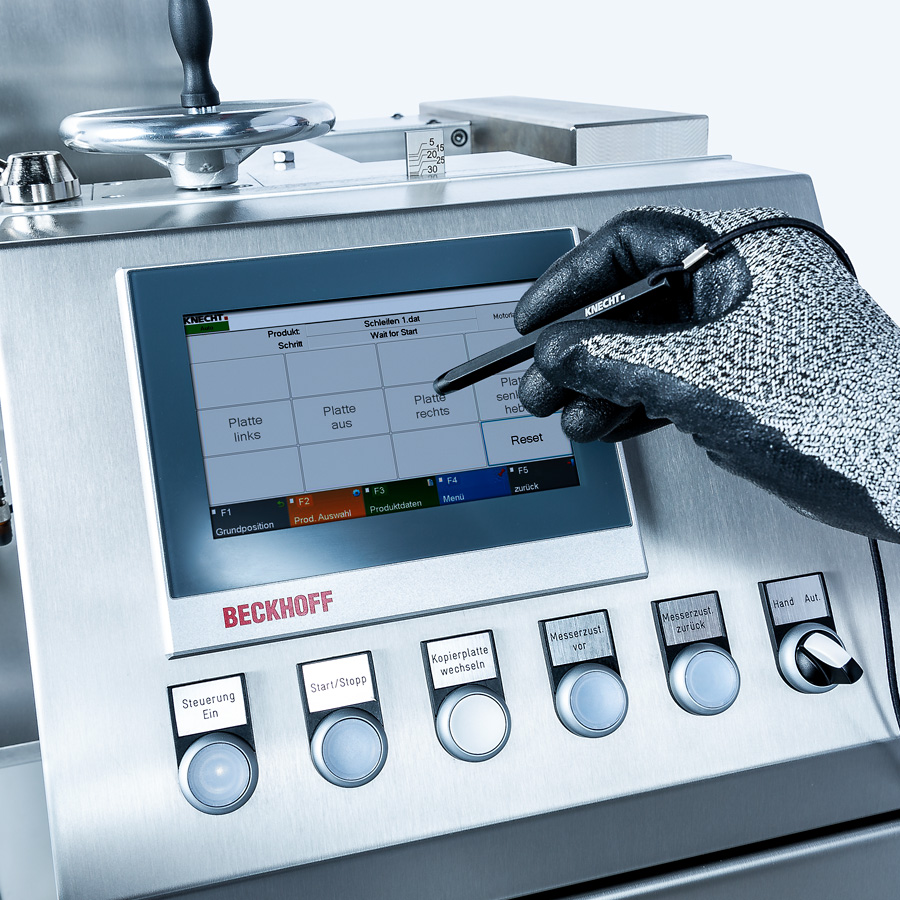

L’affûteuse USK 230 B - HV 208 II est très facile à utiliser. L’opérateur commande les fonctions les plus importantes directement sur l’écran tactile de la machine, entre autres, le nombre de cycles d’affûtage ou encore la concavité des couteaux. Le profil tranchant du couteau est ainsi exactement adapté au produit lors de chaque affûtage.

Les programmes d’affûtage créés sont enregistrés dans la mémoire de la machine. Le nombre de programmes d’affûtage est illimité. Les mises à jour et les nouveaux ­programmes peuvent être téléchargés en ligne sur la HV 208.

Aperçu des avantages

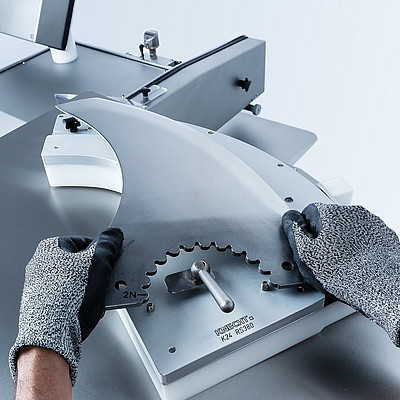

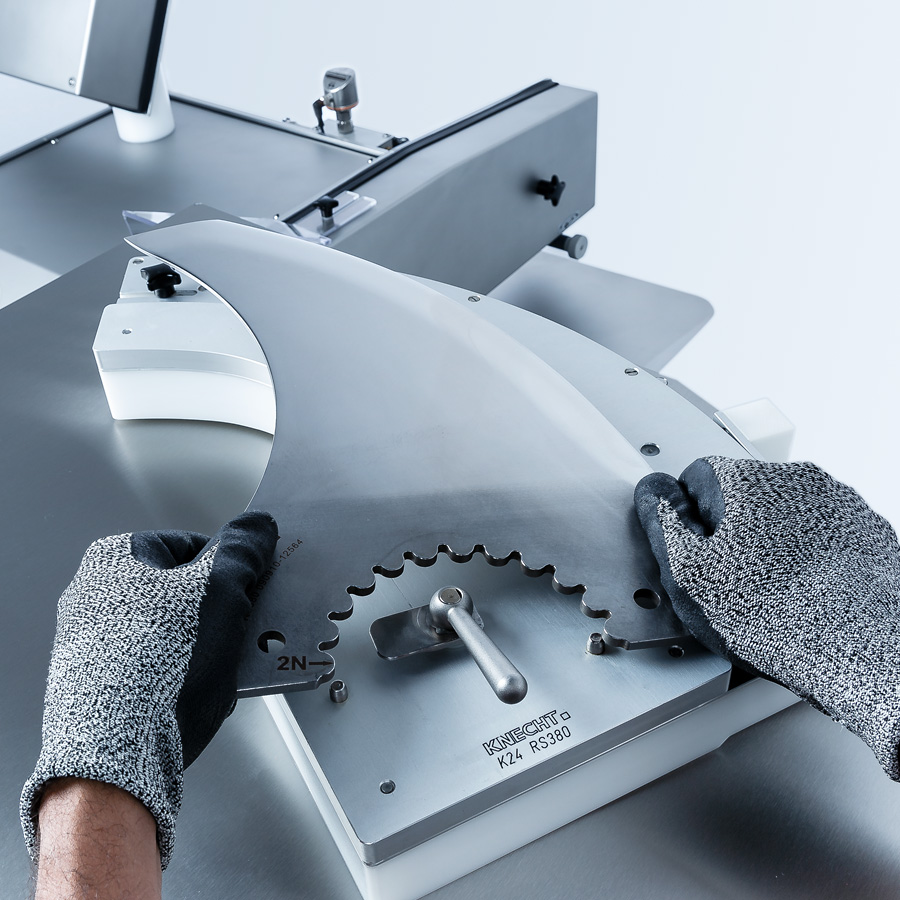

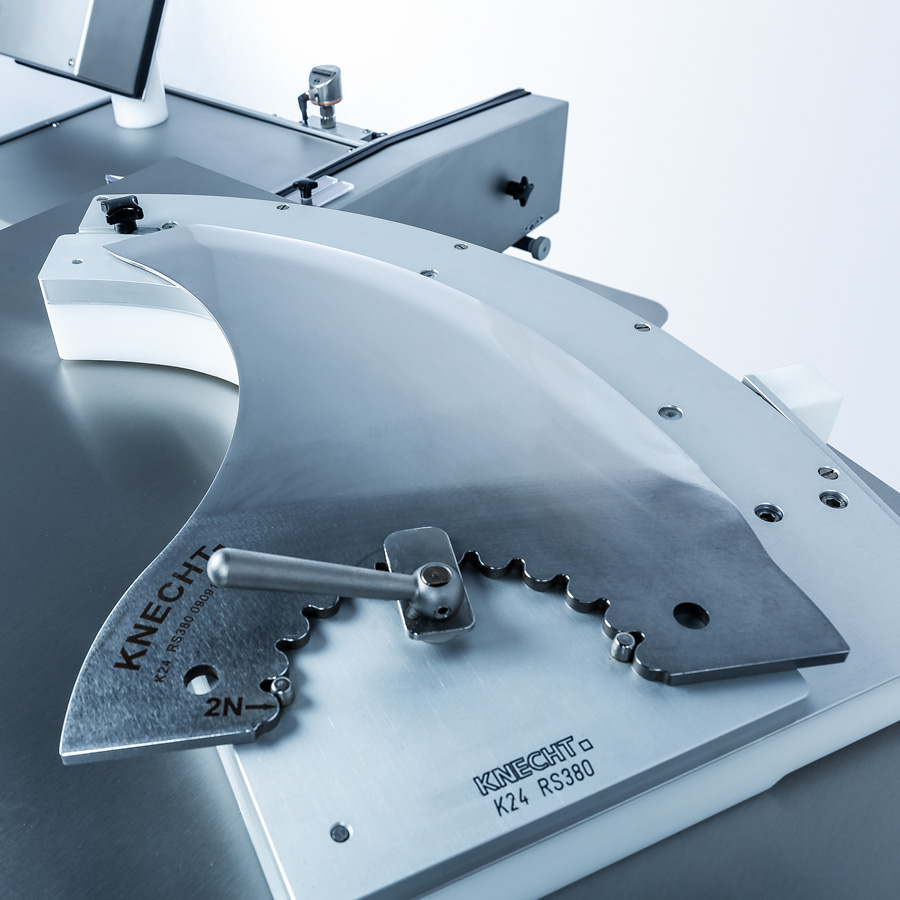

Gabarit de fixation SP 110

Gabarit de fixation SP 110

Le gabarit contient toutes les informations concernant la forme et la taille du couteau. Chaque gabarit est conçu sur mesure pour chaque type de couteau. La programmation et le réglage complexes ne sont plus nécessaires, ce qui permet une manipulation ultrasimple et rapide: 1 seule minute suffit pour convertir la machine pour l’affûtage d’une autre forme de couteau.

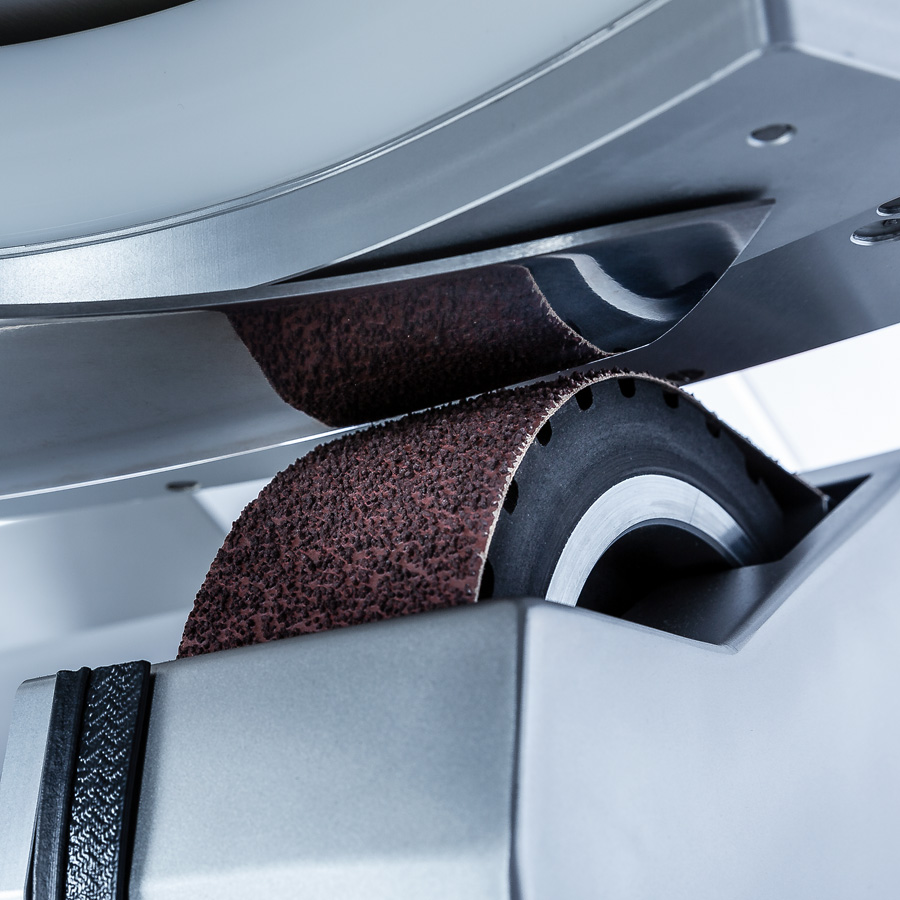

Consommables d’affûtage

Consommables d’affûtage

Les consommables d’affûtage sont des bandes d’affûtage à eau imperméables. Liées par le liquide de refroidissement, les meulures ne sont ainsi pas rejetées dans l’environnement. Une bande permet d’affûter jusqu’à 40 couteaux de cutter (500 l).

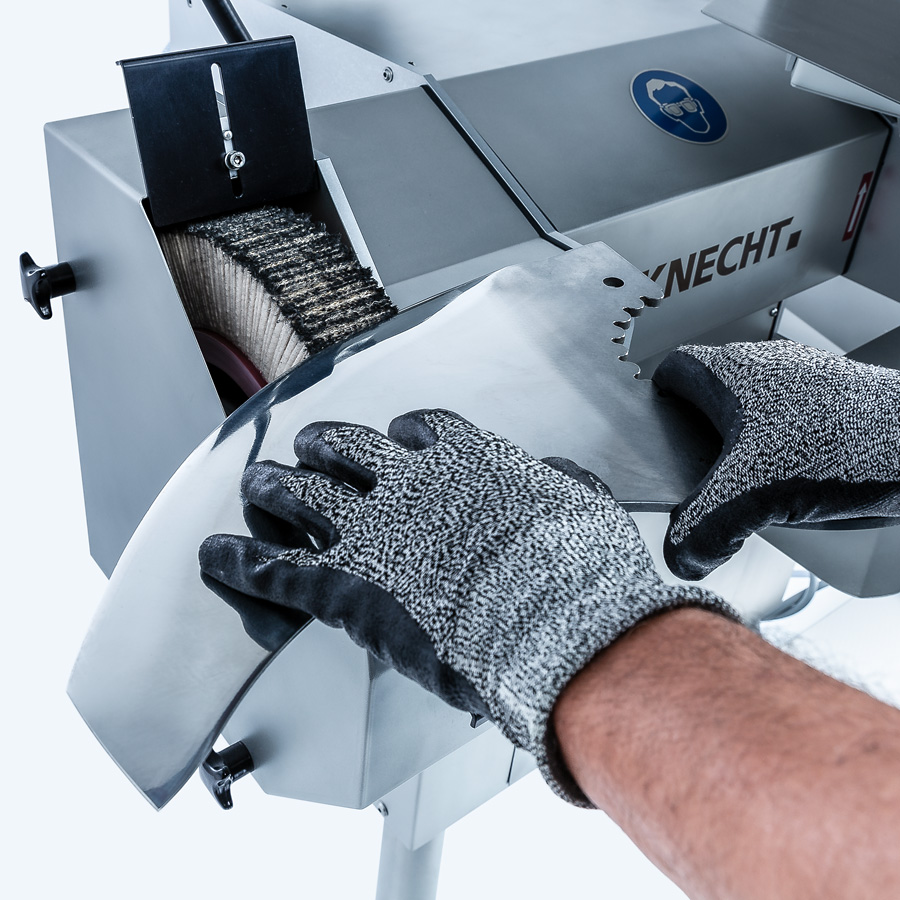

Polissage et démorfilage

Polissage et démorfilage

Pendant le processus d’affûtage automatique, l’opérateur polit et démorfile un autre couteau sur la brosse à lamelles de 340 mm. La vitesse périphérique parfaitement adaptée et la résistance des brosses parfaitement ajustée ménagent les tranchants et compensent les erreurs de manipulation.
Principe d’affûtage

Principe d’affûtage

L’opérateur commande la mise en position du premier ­couteau en mode détection. Un nouvel appui sur la touche Start active le programme d’affûtage sélectionné. Les couteaux suivants du lot à affûter sont acheminés automatiquement à la position d’affûtage déterminée, où ils sont affûtés avec le programme d’affûtage sélectionné.
