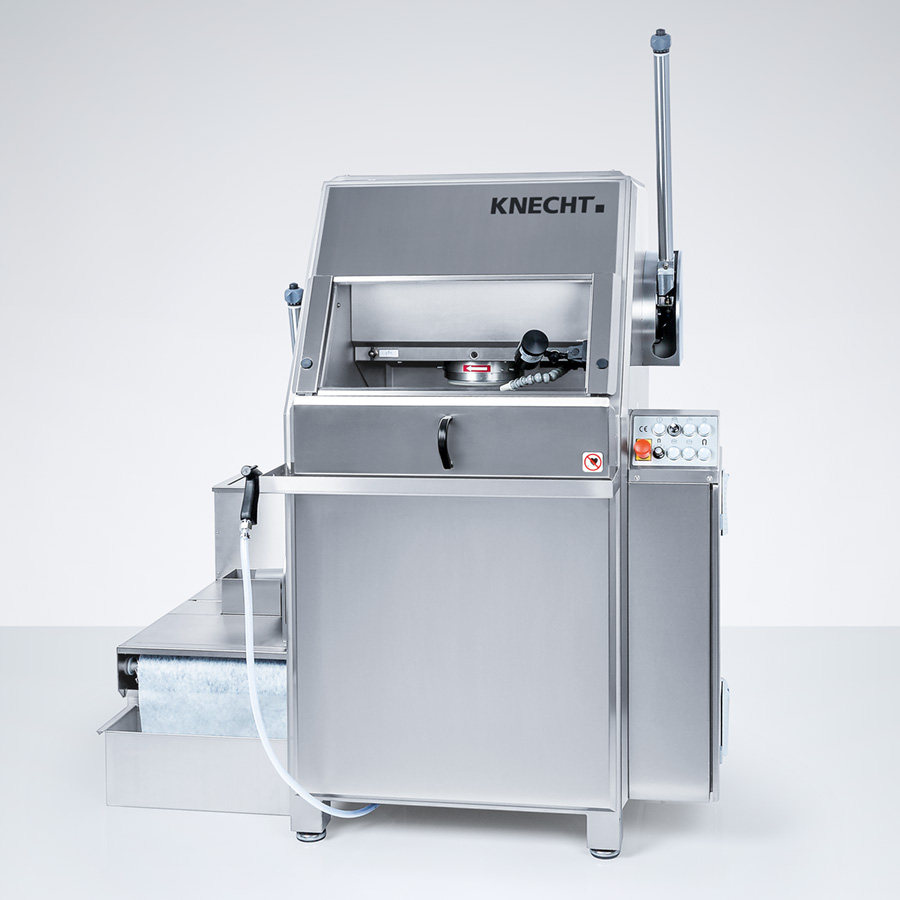

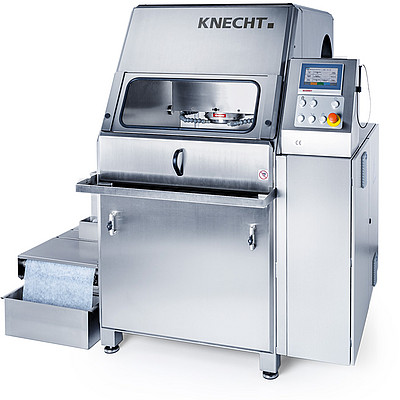

Affûteuse pour plaques et couteaux de hachoir W 300

L’affûteuse W 300 affûte avec un parallélisme de deux centièmes de millimètre les plaques et les couteaux de hachoir, les jeux d’outils de coupe de hachoirs de remplissage ainsi que les jeux d’outils de coupe d’affineurs d’un diamètre jusqu’à 400 mm.

Montés et guidés sur une structure portante robuste en L, le puissant moteur d’entraînement et la table circulaire assurent ainsi de hautes performances d’usinage. Il est ainsi possible de réaliser en peu de temps des affûtages avec des états de surface précis, même si les pièces sont fortement usées.

Planéité maximale


Réduction considérable des temps morts


Excellente performance d’usinage

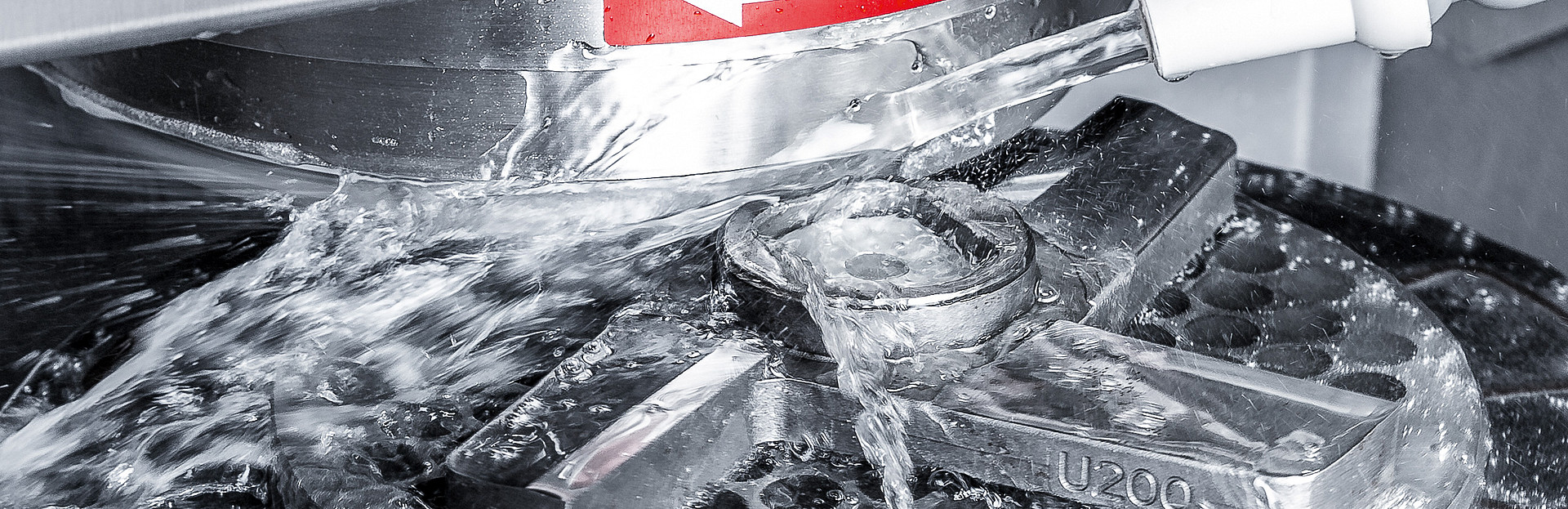

Le circuit de refroidissement de l’affûteuse W 300 assure un refroidissement permanent des pièces et empêche ainsi de manière fiable toute surchauffe des pièces.

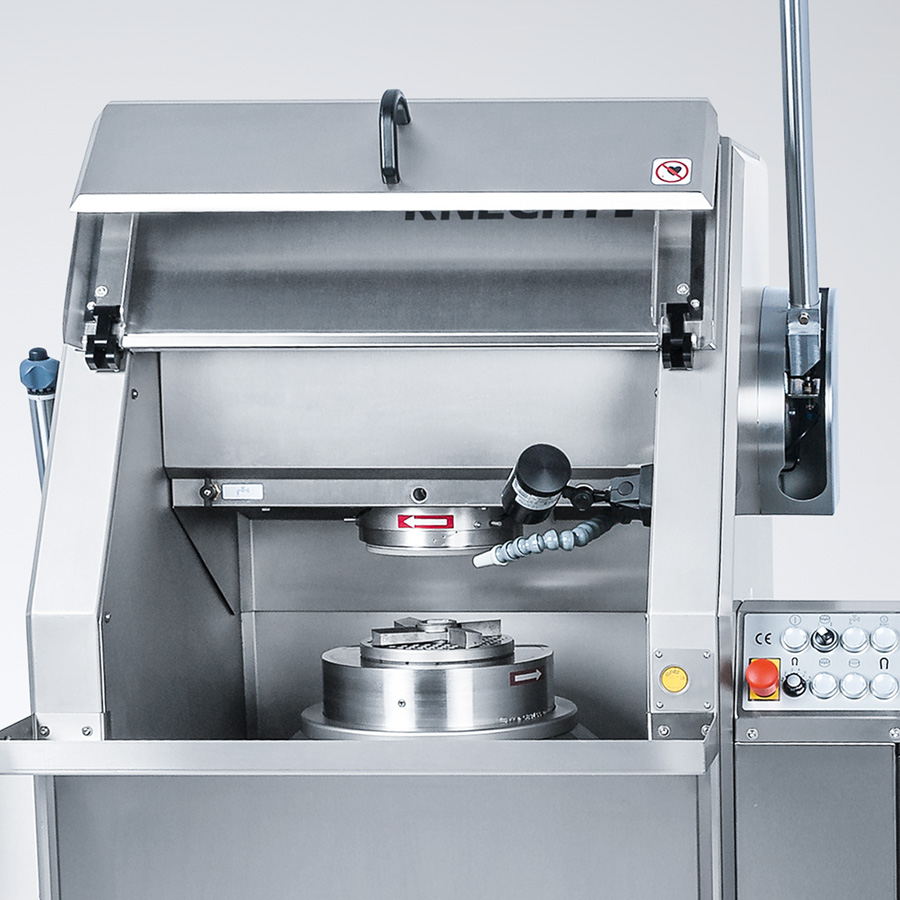

Lorsque le groupe d’affûtage est déplacé vers le haut après l’opération d’affûtage ou en cas d’ouverture de la chambre de travail pendant l’affûtage, tous les entraînements s’arrêtent, y compris l’alimentation de l’arrosage. Un seul appui sur un bouton suffit pour démarrer tous les entraînements. Tous les systèmes peuvent également être commandés séparément, si nécessaire.

Des points de graissage centralisés permettent un ­entretien particulièrement facile de l’affûteuse W 300.

Aperçu des avantages

Des résultats d’affûtage parfaits

Des résultats d’affûtage parfaits

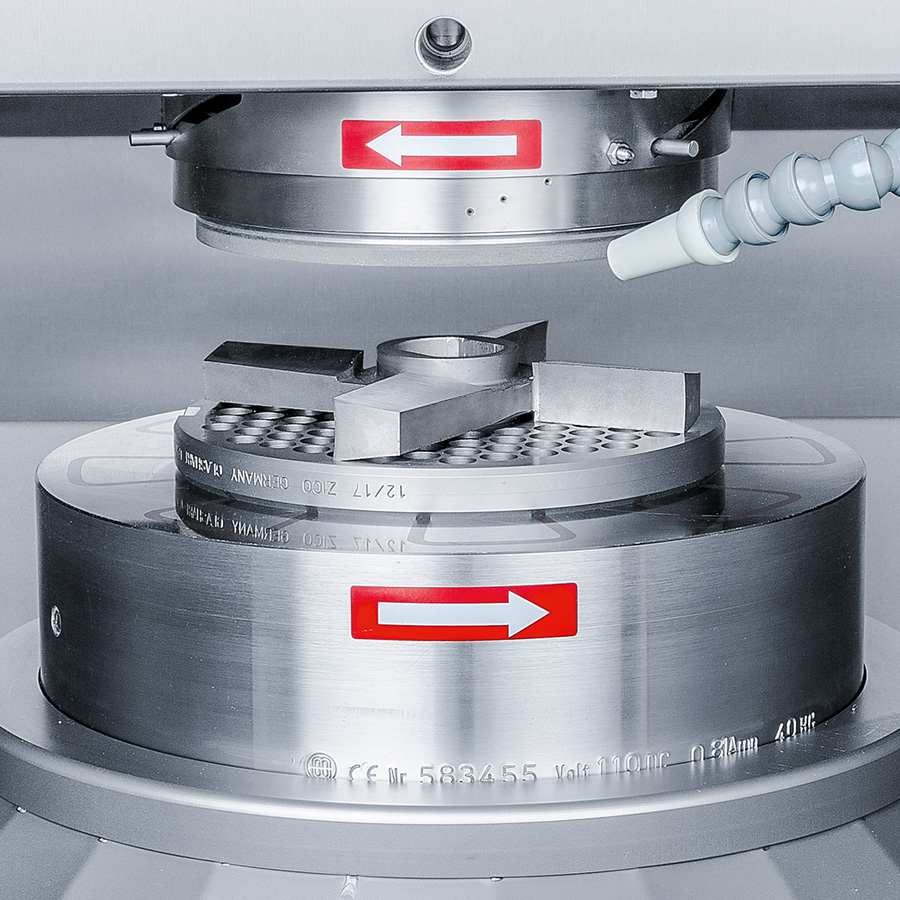

La table circulaire dispose de deux vitesses d’avance pour obtenir des résultats d’affûtage parfaits avec chaque ­diamètre de pièce. Les outils de coupe peuvent en outre être serrés de deux manières: de façon magnétique ou par l’intermédiaire de plots de centrage. L’affûtage avec serrage magnétique permet une évacuation optimale de la chaleur à travers la table circulaire, ce qui assure un refroidissement maximal et d’excellentes performances d’usinage. La force magnétique est réglable en continu. En cas de serrage par l’intermédiaire de plots de centrage, le serrage magnétique est désactivé. Ce type de serrage offre une précision maximale pour des pièces minces et sensibles.
Une grande précision jusque dans les moindres ­détails

Une grande précision jusque dans les moindres ­détails

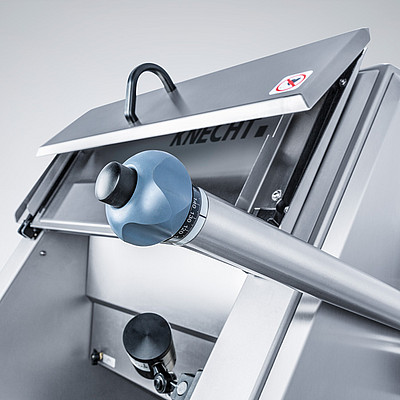

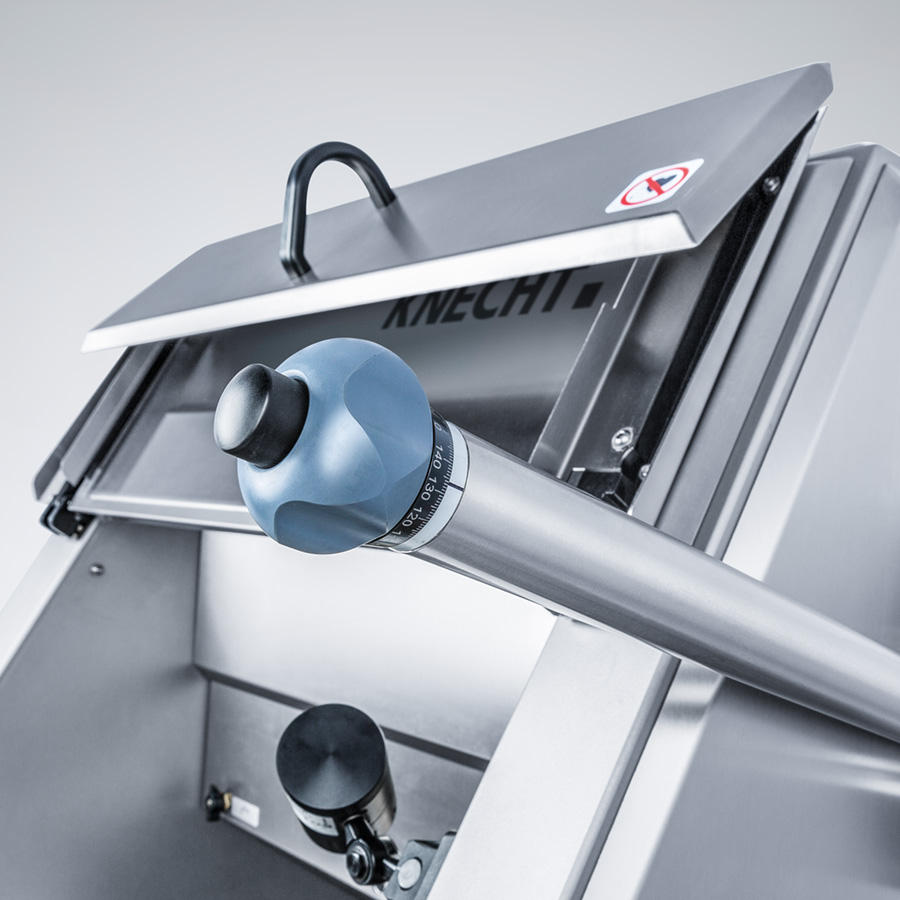

Le levier pour le positionnement rapide et de précision permet de positionner rapidement avec un effort minime le disque d’affûtage au niveau de la pièce, d’où une réduction considérable des temps morts. Le frein électro­magnétique permet un positionnement de très haute ­précision, ce qui offre la possibilité d’exécuter également des affûtages avec un très faible enlèvement de matière.

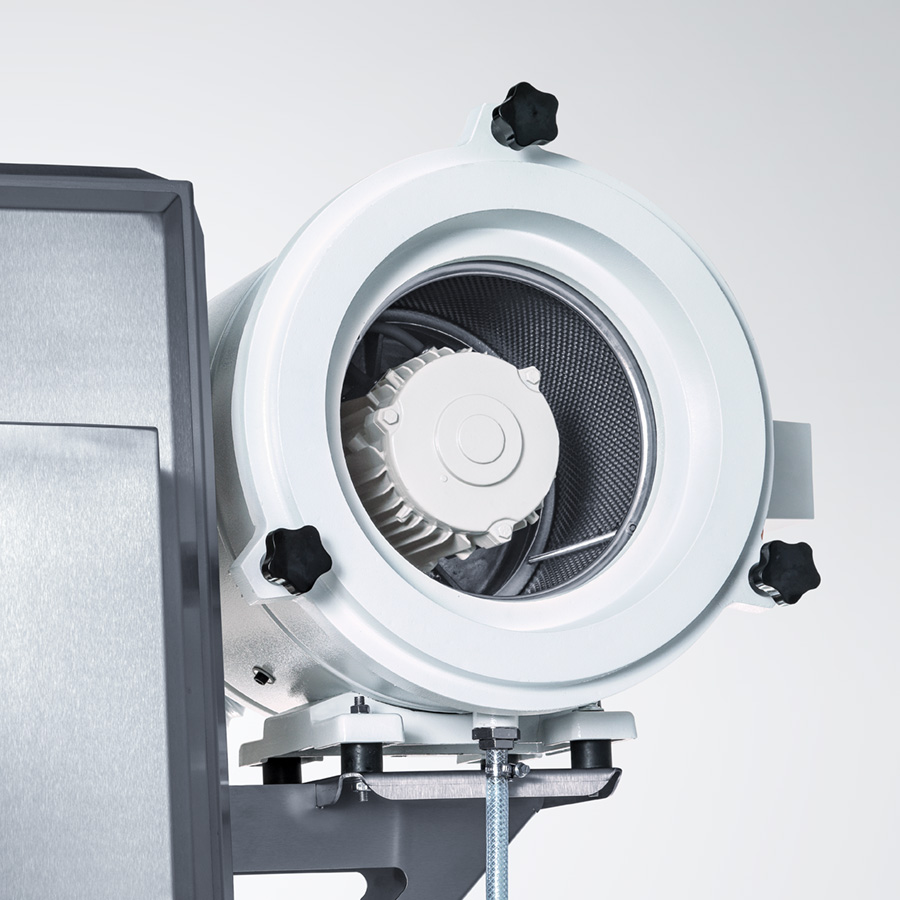

Unité d’aspiration

Unité d’aspiration

L’unité d’aspiration optionnel permet d’évacuer le brouillard formé par la poussière de meulages dans la chambre de travail hermétique. On garde ainsi une très bonne visibilité sur le processus d’affûtage, tout en protégeant les voies respiratoires de l’opérateur.

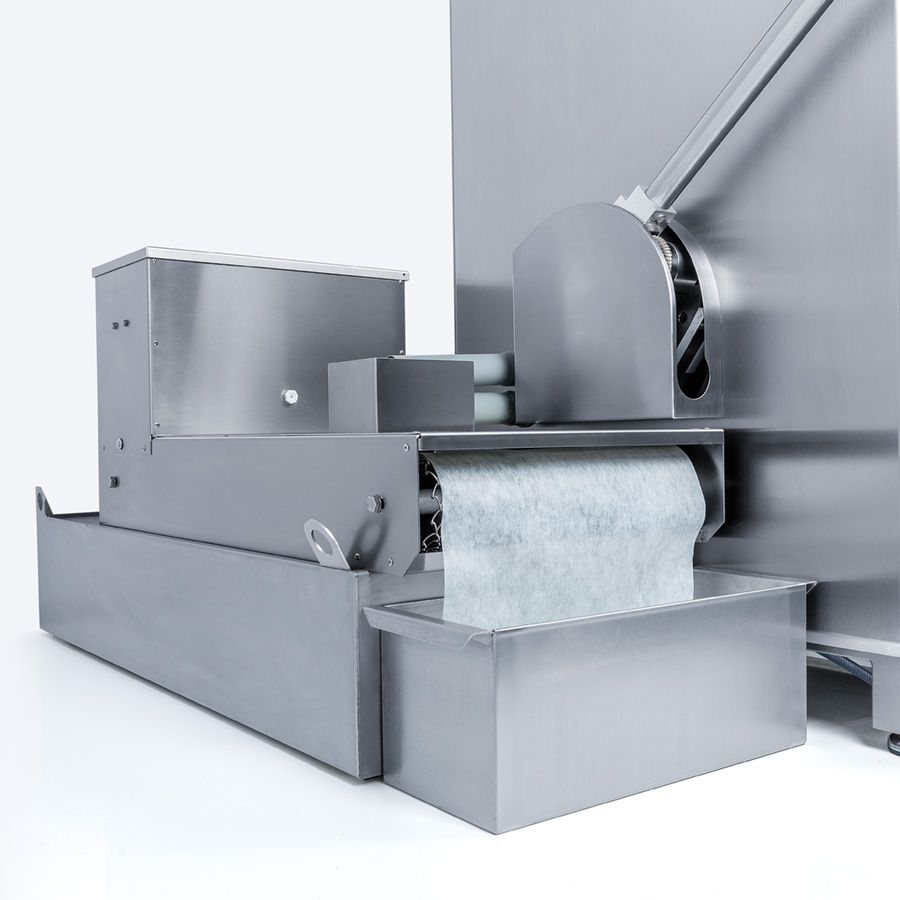

Dispositif d’arrosage avec filtre à bande

Dispositif d’arrosage avec filtre à bande

Le dispositif d’arrosage optionnel avec filtre à bande a un volume de 140 l et comporte un système de tissu filtrant qui filtre les poussières de meulage du circuit de ­refroidissement. Les poussières de meulage sont retenues sur le tissu filtrant, qui peut être éliminé de ­manière simple et respectueuse de l’environnement.
Dispositif d’arrosage standard

Dispositif d’arrosage standard

Présentant un volume de 80 l, le dispositif d’arrosage standard comporte un tamis ­métallique qui retient et évacue les poussières de meulage du circuit de refroidissement.

Découvrir la gamme

Voir comment cela fonctionne



W 300 – Bridage et centrage de plaque à trous
W 300 – Bridage et centrage du couteau en croix
W 300 – Bridage d'un couteau cerclé
W 300 – Deux possibilités de serrage: magnetique ou plot de centrage
W 300 – Remplacer de la meule d'affûtage
W 300 – Dresser une meule d'affûtage en nitrure de bore (CBN)
W 300 – Unité de refroidissement pompe et bande filtrante
W 300 – Dispositif d'aspiration
