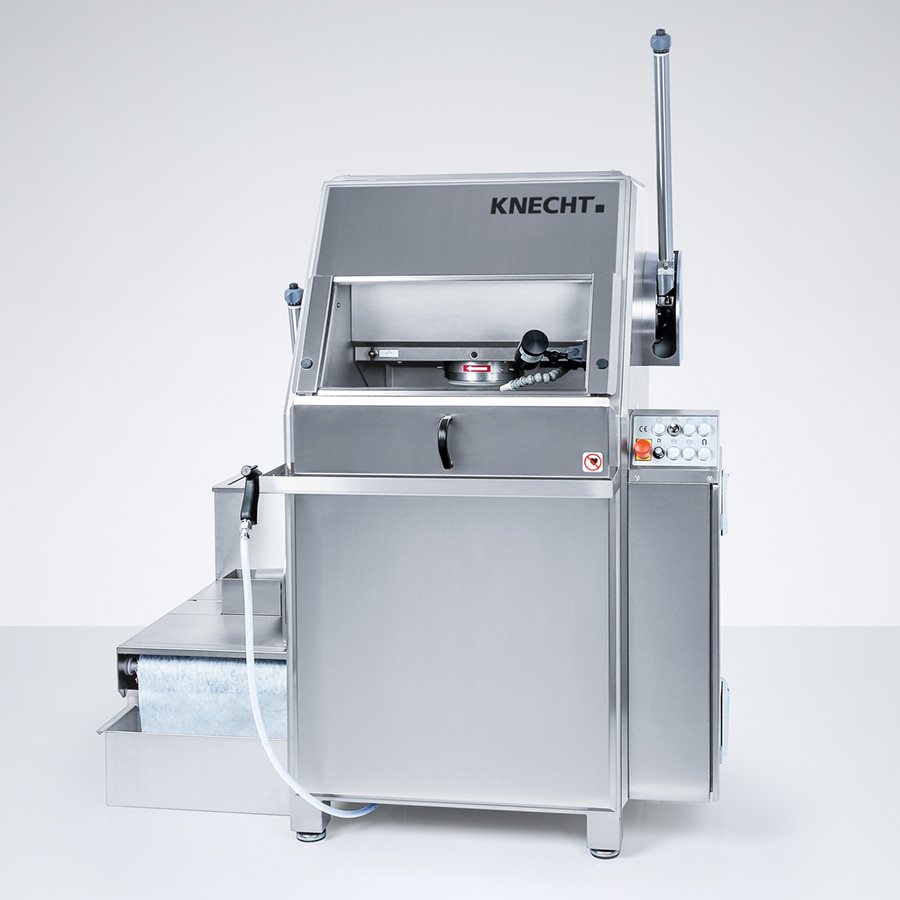

Planschleifmaschine W 300

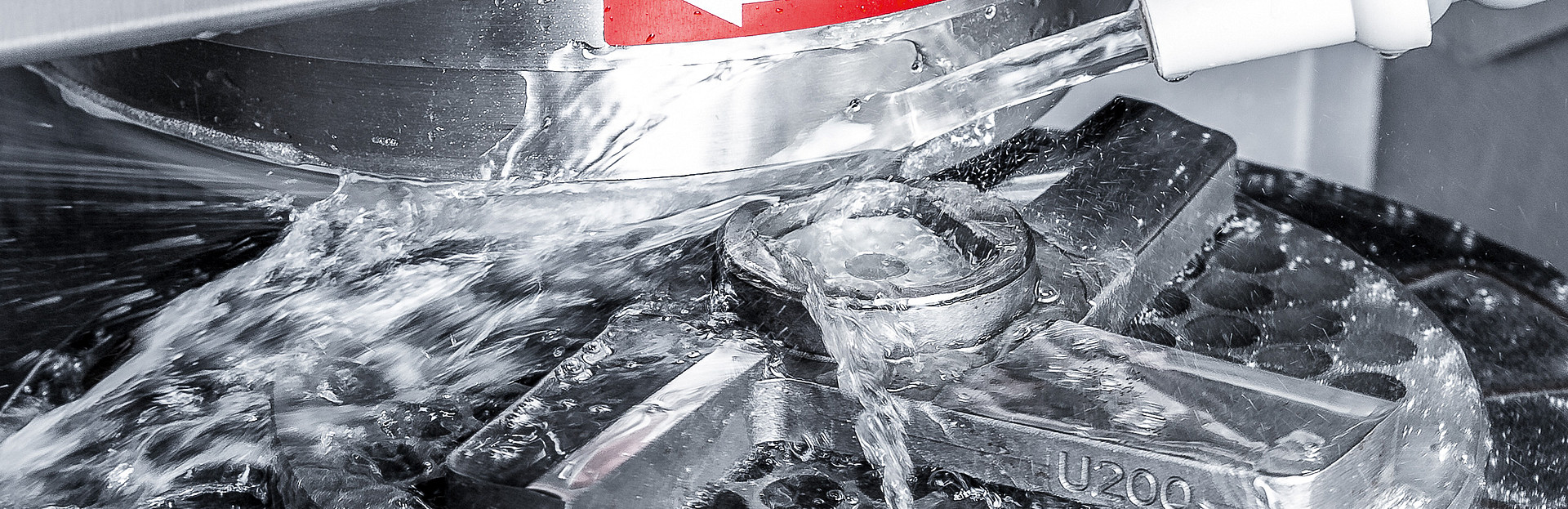

Die W 300 schleift Wolfscheiben und Wolfmesser, Schneidsätze von Füllwölfen sowie Schneidsätze von Feinstzerkleinerern mit einem Durchmesser bis 400 mm. Die Planparallelität beträgt Zwei-Hundertstel Millimeter.

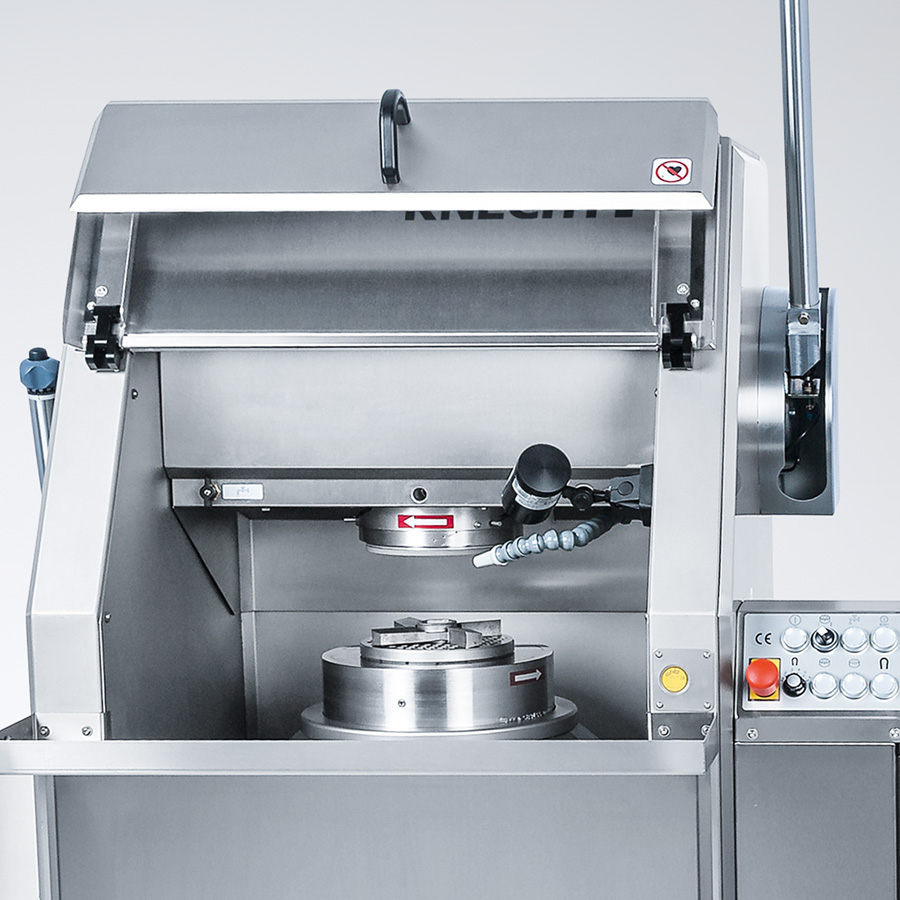

Der starke Antriebsmotor und der Rundtisch sind in einer schweren L-Trägerkonstruktion geführt. Dadurch steht eine hohe Zerspanungsleistung bereit. Stark verschlissene Werkstücke erhalten so in kurzer Zeit wieder eine exakte Oberfläche.

Kürzeste Nebenzeiten


Höchste Zerspanungsleistung


Maximale Planheit


Der Kühlmittelkreislauf der W 300 stellt eine permanente Kühlung der Werkstücke sicher. Eine Überhitzung der Werkstücke wird zuverlässig verhindert.

Wird das Schleifaggregat nach dem Schleifvorgang nach oben gefahren, stoppen alle Antriebe inklusive Kühlmittelzufuhr. Das gleiche passiert auch beim Öffnen des Arbeitsraumes während des Schleifens. Zum Starten aller Antriebe ist nur 1 Tastendruck erforderlich. Alle Systeme können bei Bedarf auch separat geschaltet werden.

Zentral zusammengefasste Schmierstellen machen die W 300 besonders wartungsfreundlich.

Die Vorteile auf einen Blick

Perfekte Schleifergebnisse

Perfekte Schleifergebnisse

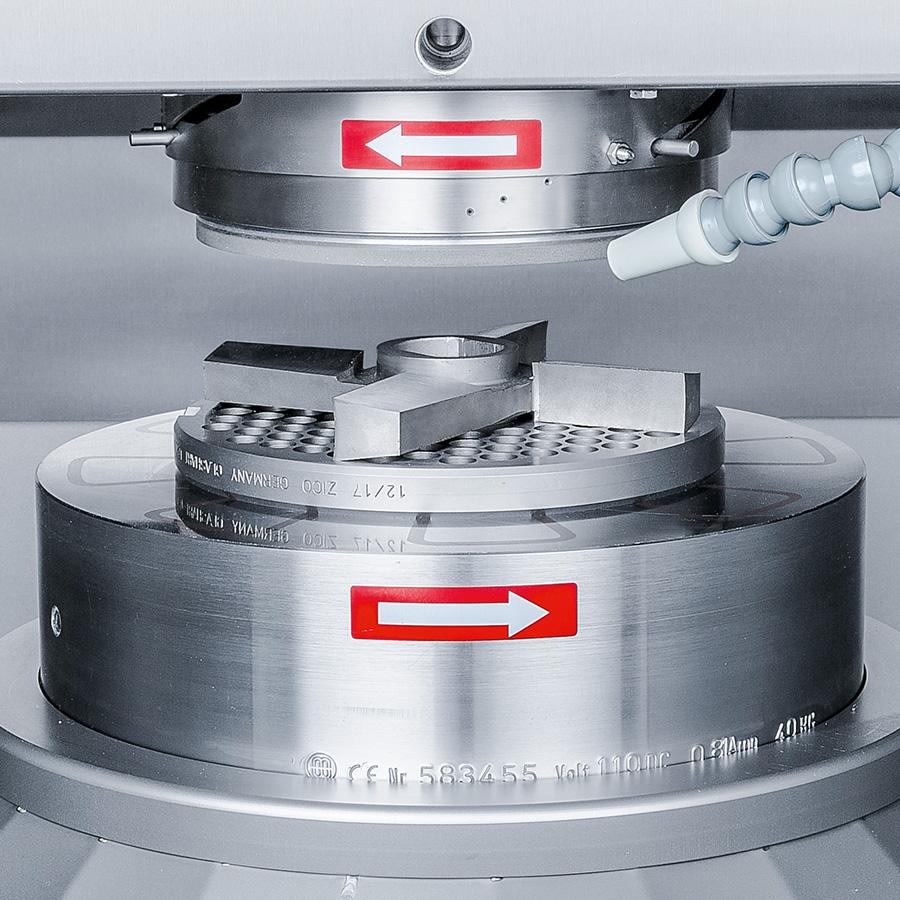

Für optimale Ergebnisse bei jedem Werkstückdurchmesser besitzt der Rundtisch zwei Vorschubgeschwindigkeiten. Außerdem stehen zwei unterschiedliche Spannmöglichkeiten der Schneidwerkzeuge zur Verfügung: ­magnetisch oder über Zentrierstücke. Beim Schleifen mit magnetischer Aufspannung wird die Wärme optimal über den Rundtisch abgeführt. Das gewährleistet beste Kühlung bei hoher Zerspanungsleistung. Die Magnetkraft ist stufenlos regulierbar. Beim Aufspannen über Zentrierstücke ist der Spann­magnet ausgeschaltet. Diese Spannart bietet ­höchste Präzision bei dünnen und empfindlichen ­Werkstücken.
Präzision bis ins kleinste Detail

Präzision bis ins kleinste Detail

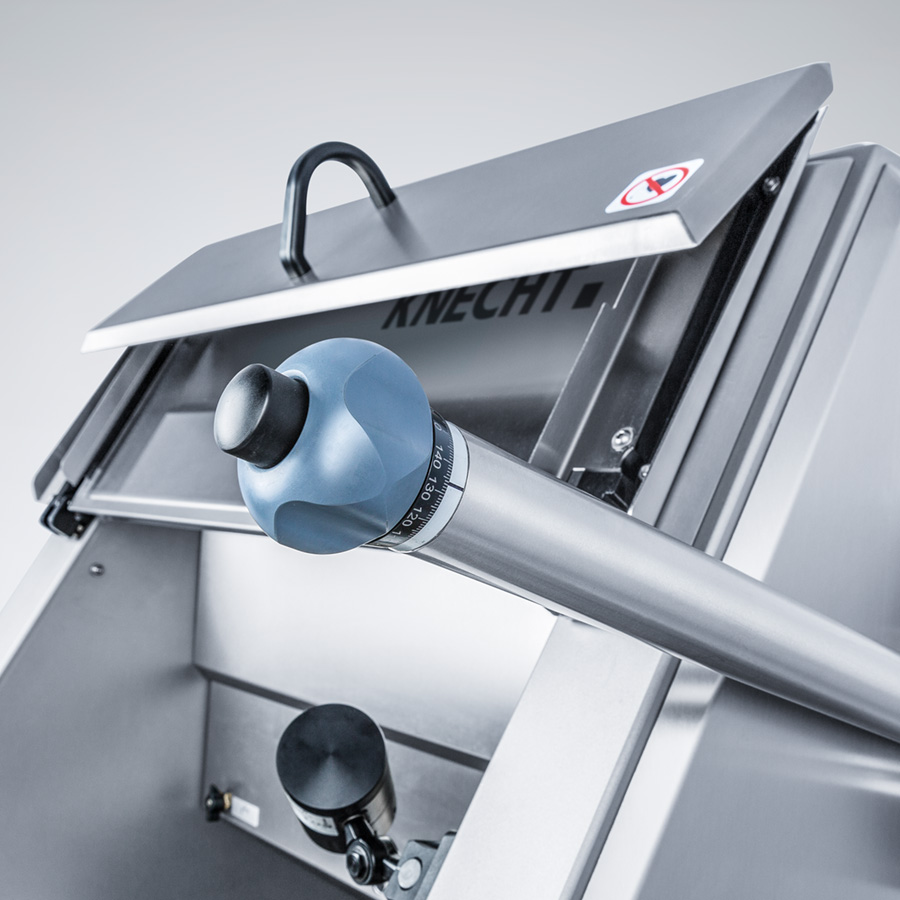

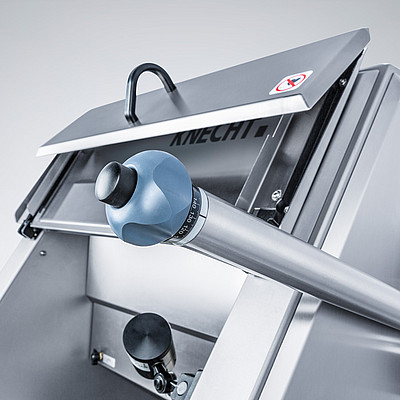

Der Zustellhebel für die kombinierte Bedienung der Eilzustellung und der Feinzustellung ermöglicht bei geringstem Kraftaufwand ein sehr schnelles Anfahren der Schleifscheibe an das Werkstück. Die Nebenzeiten reduzieren sich durch diese Technik auf ein Minimum. Die elektromagnetische Bremse ermöglicht eine sehr hohe Zustellpräzision. Dadurch können auch geringste Mengen Material abgetragen werden.
Absauganlage

Absauganlage

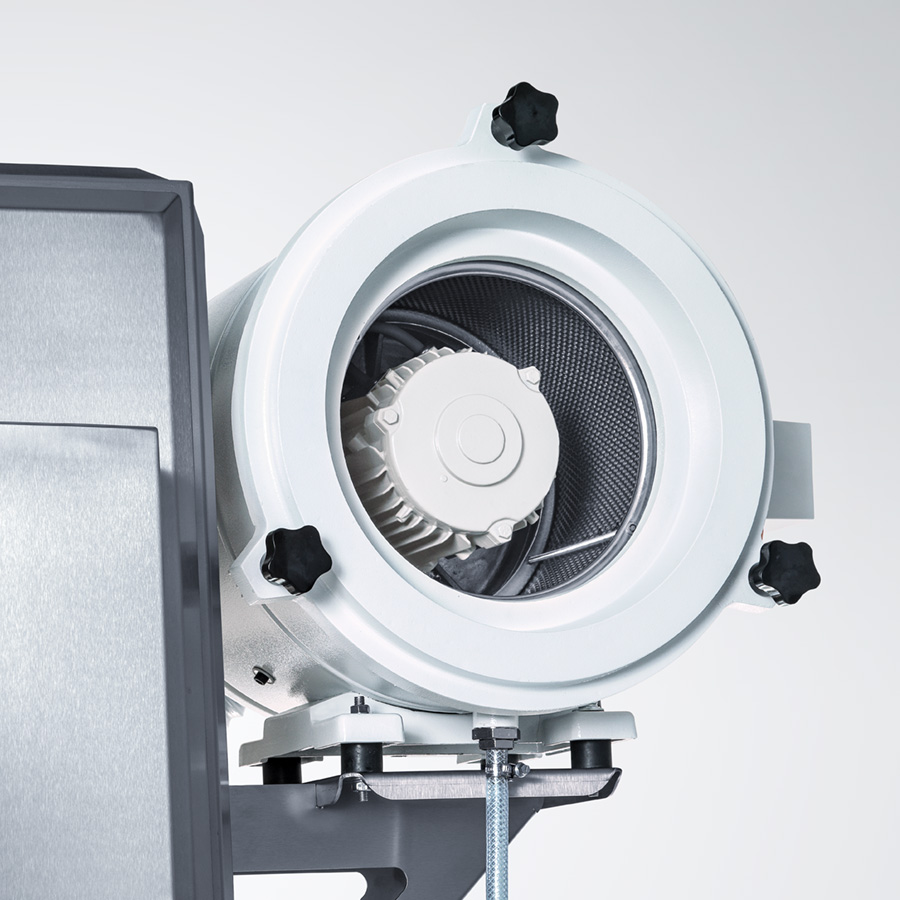

Die optionale Absauganlage entfernt den Schleifnebel aus dem gekapselten dem Arbeitsraum. Er ist dadurch auch ­während des Schleifens sehr gut einsehbar. Die Atem­wege des Maschinenbedieners werden geschützt.
Bandfilter-Kühlmitteleinrichtung

Bandfilter-Kühlmitteleinrichtung

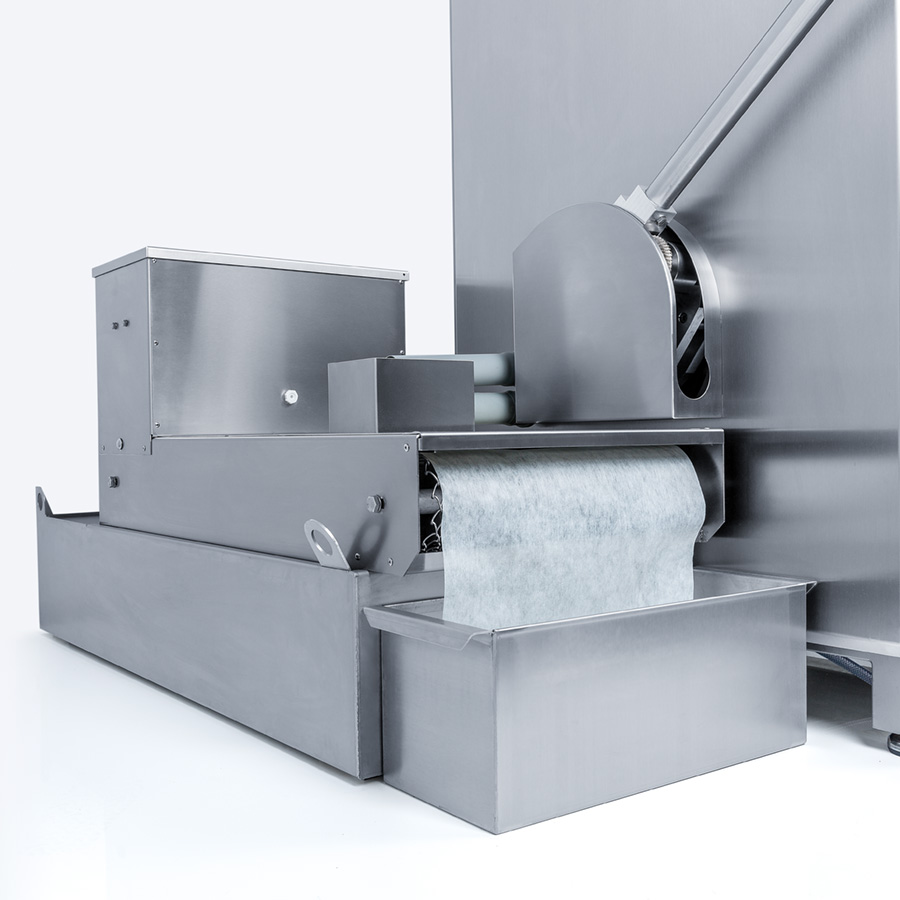

Die optionale Bandfilter-Kühlmitteleinrichtung hat ein Volumen von 140 l. Ein Filtervlies entfernt den Schleifabtrag aus dem Kühlmittelkreislauf. Das abgetragene Material sammelt sich auf dem Filtervlies und kann einfach und umweltschonend entsorgt werden.
Standard-Kühlmitteleinrichtung

Standard-Kühlmitteleinrichtung

Die Standard-Kühlmitteleinrichtung hat ein Volumen von 80 l. Ein Metallsieb entfernt die Schleifspäne aus dem Kühlmittelkreislauf.
