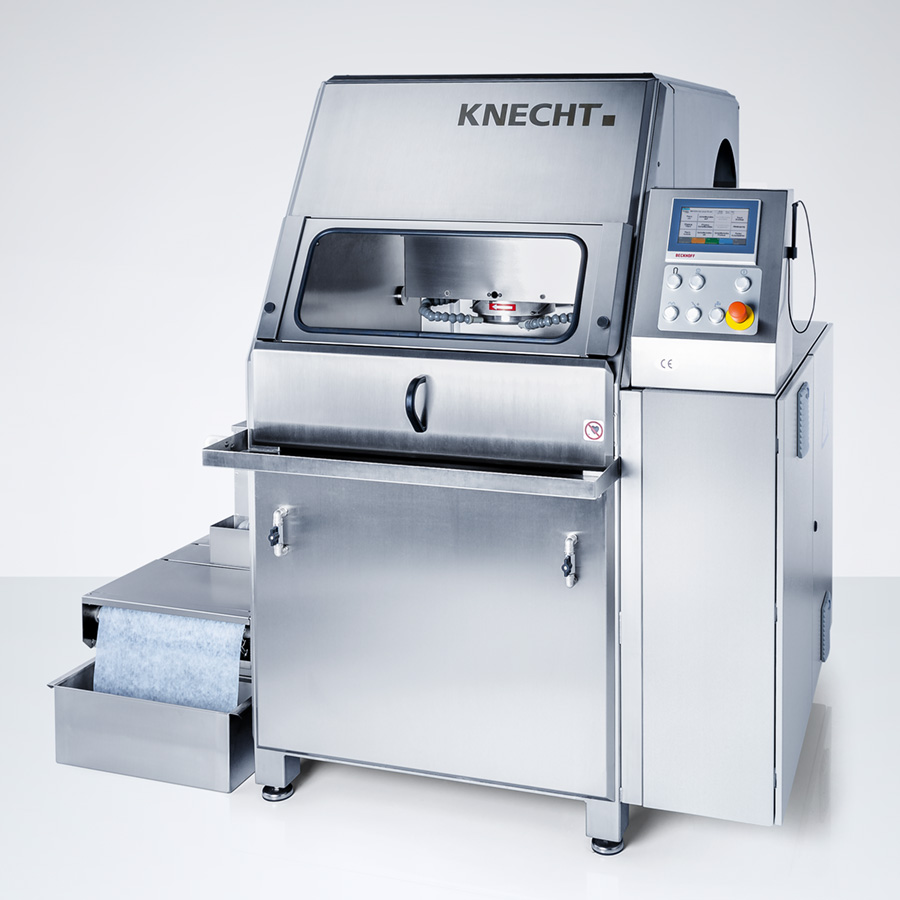

Vollautomatische Planschleifmaschine W 40

Die vollautomatische Planschleifmaschine W 40 schleift Wolfscheiben und Wolfmesser, Schneidsätze von Füllwölfen sowie Schneidsätze von Feinstzerkleinerern mit einem Durchmesser bis 400 mm. Die Planparallelität beträgt zwei hundertstel Millimeter.

Der starke Antriebsmotor und der Rundtisch sind in einer schweren Doppel-T-Trägerkonstruktion geführt. Dadurch steht eine hohe Zerspanungsleistung bereit. Stark verschlissene Werkstücke erhalten so in kurzer Zeit wieder eine plane Oberfläche.

Maximale Planheit


Vollautomatisch Schleifen


Höchste Zerspanungsleistung


Der Kühlmittelkreislauf der W 40 stellt eine permanente Kühlung der Werkstücke sicher. Eine Überhitzung der Werkstücke wird zuverlässig verhindert.

Die automatische Zentralschmierung versorgt alle Führungen und Spindeln mit Schmierstoff. Das macht die W 40 sehr wartungsfreundlich.

Die Vorteile auf einen Blick

Bedienerfreundliche Steuerungstechnik

Bedienerfreundliche Steuerungstechnik

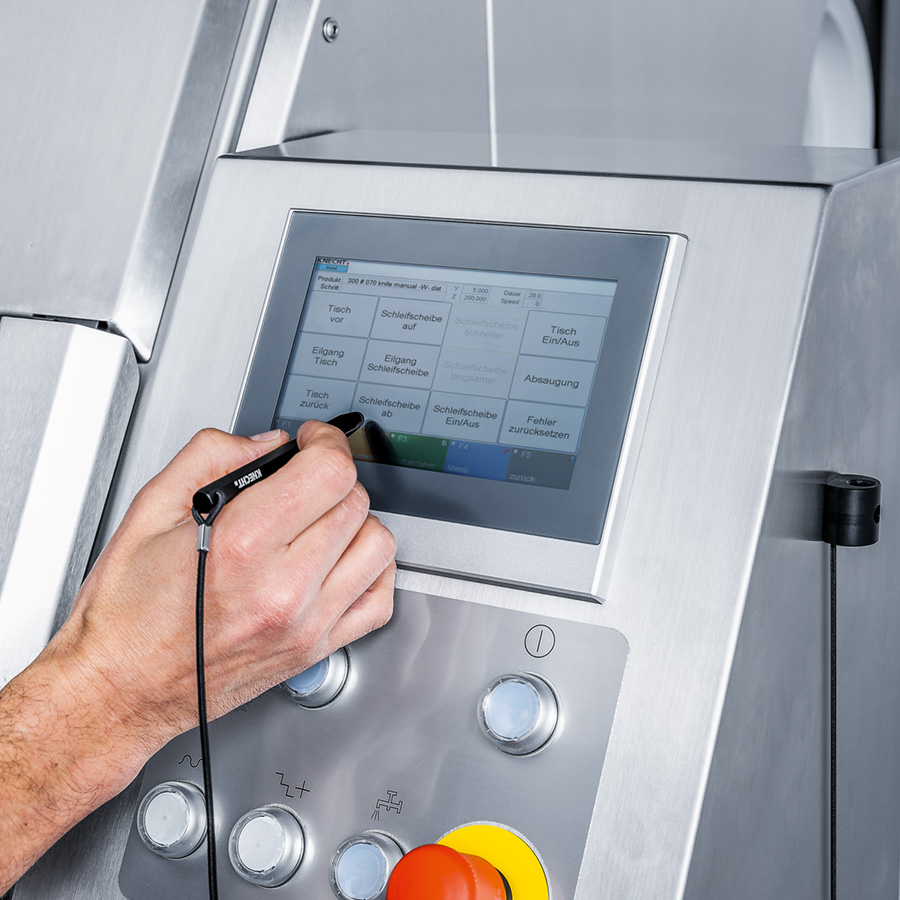

Die W 40 ist mit einer bedienerfreundlichen Touchscreen-Steuerung ausgestattet. Drei Schleifmodi decken jeden gewünschten Anwendungsbedarf ab: Manuelles Schleifen, halbautomatisches Schleifen und vollautomatisches Schleifen. Beliebig viele Schleifprogramme lassen sich sehr einfach vom Maschinenbediener erstellen. Sie sind im Klartext benennbar und sehr leicht aus dem Speicher abzurufen.

Perfekte Schleifergebnisse

Perfekte Schleifergebnisse

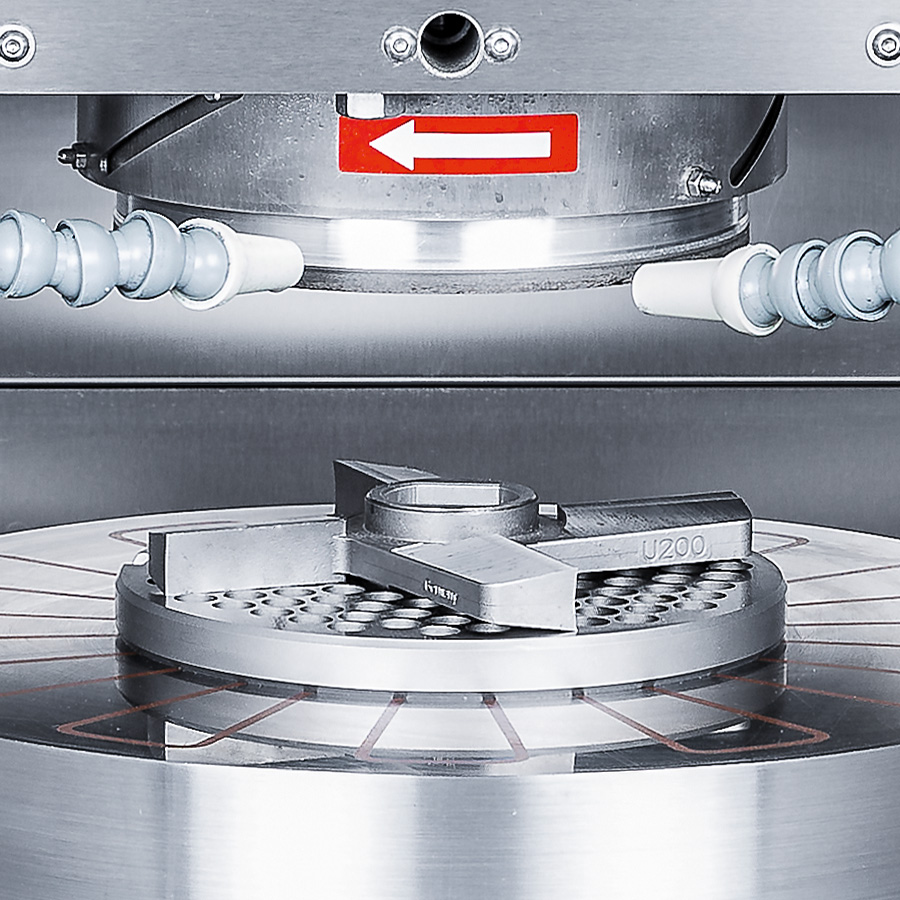

Für optimale Ergebnisse bei jedem Werkstückdurchmesser besitzt der Rundtisch zwei Vorschubgeschwindigkeiten. Außerdem stehen zwei unterschiedliche Spannmöglichkeiten der Schneidwerkzeuge zur Verfügung: magnetisch oder über Zentrierstücke. Beim Schleifen mit magnetischer Aufspannung wird die Wärme optimal über den Rundtisch abgeführt. Das gewährleistet beste Kühlung bei hoher Zerspanungsleistung. Die Magnetkraft ist 6-stufig regulierbar. Beim Aufspannen über Zentrierstücke ist der Spannmagnet ausgeschaltet. Diese Spannart bietet höchste Präzision bei dünnen und empfindlichen Werkstücken.

Absauganlage

Absauganlage

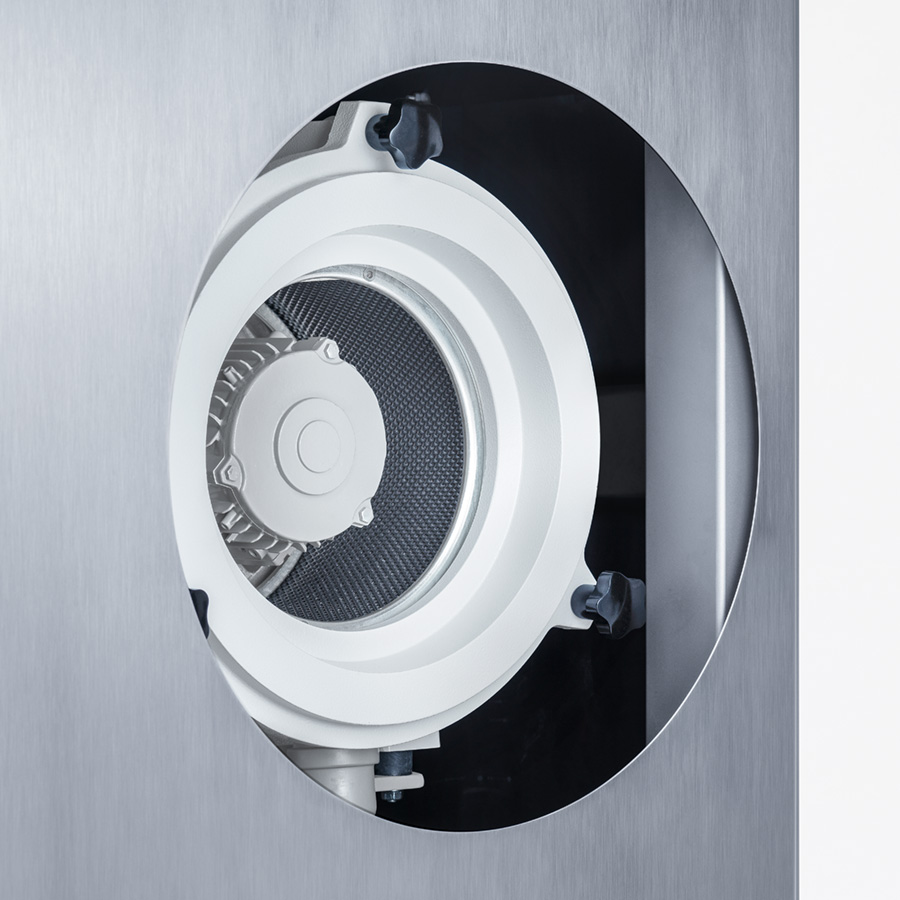

Die W 40 ist komplett gekapselt. Die integrierte Absauganlage entfernt den Schleifnebel aus dem Arbeitsraum. Er ist dadurch auch während des Schleifens sehr gut einsehbar. Die Atemwege des Bedieners werden geschützt.

Bandfilter-Kühlmitteleinrichtung

Bandfilter-Kühlmitteleinrichtung

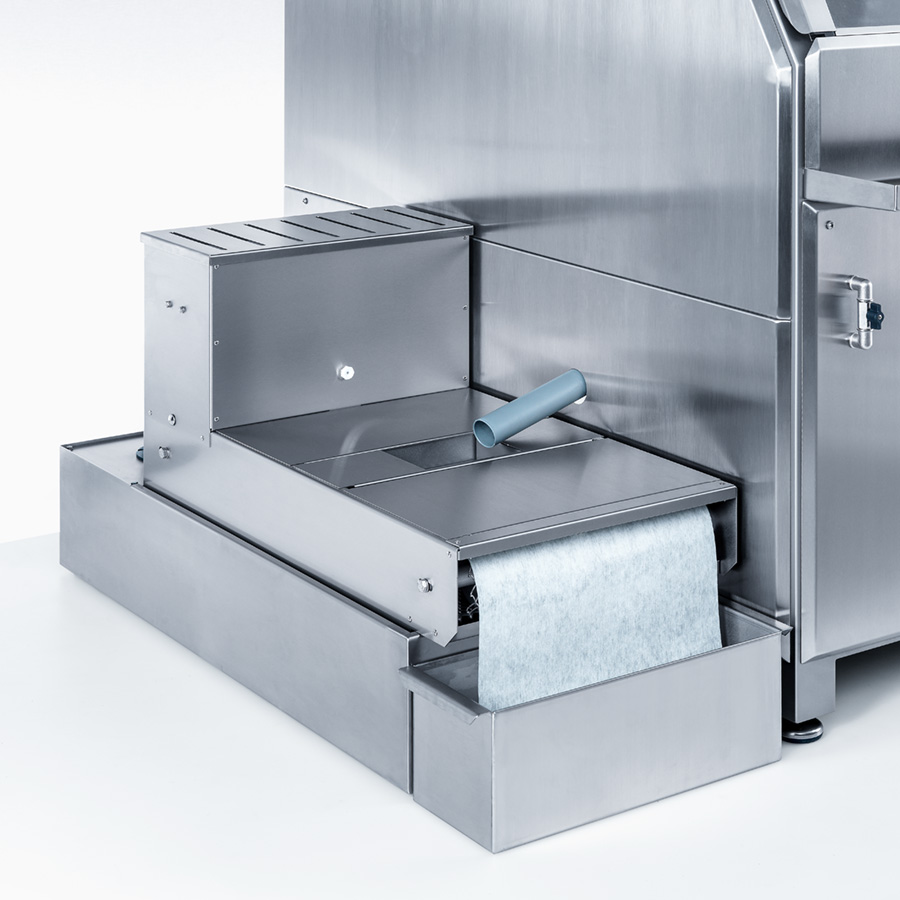

Die Bandfilter-Kühlmitteleinrichtung hat ein Volumen von 140 l. Ein Filtervlies entfernt den Schleifabtrag aus dem Kühlmittelkreislauf. Das abgetragene Material sammelt sich auf dem Filtervlies und kann einfach und umweltschonend entsorgt werden.

Sehen was läuft

Wissen wie’s geht

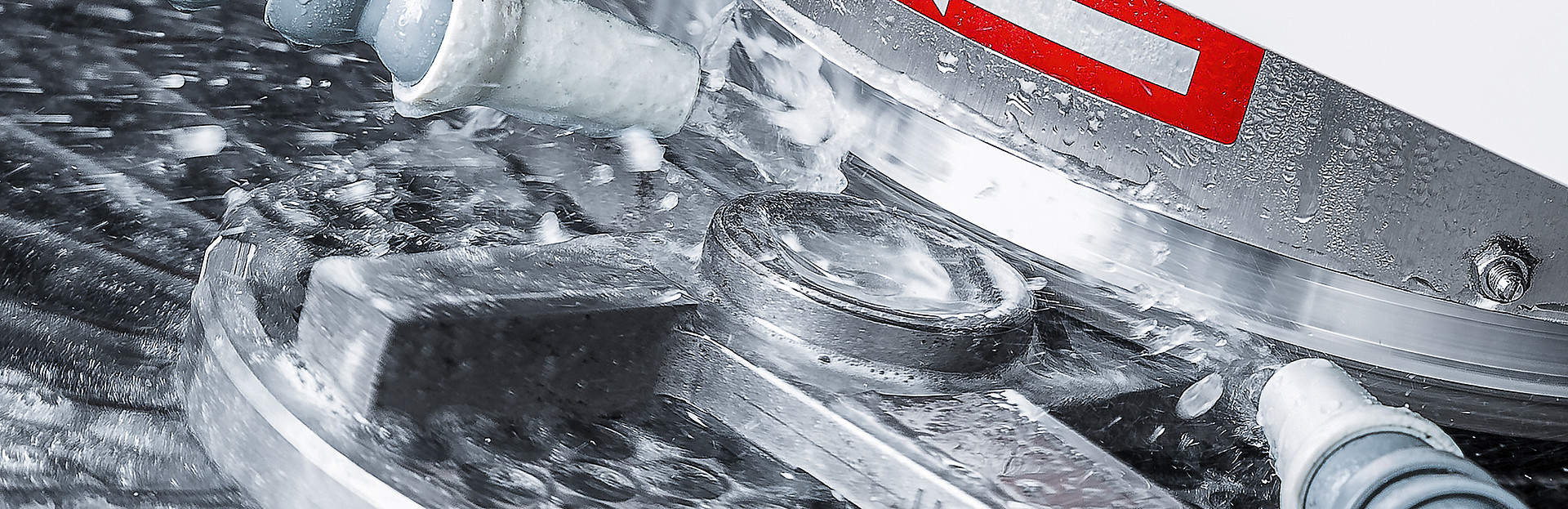

W 40 – Kreuzmesser im Automatikmodus schleifen
W 40 – Kreuzmesser im Halbautomatikmodus schleifen
W 40 – Konti-Kutter Schneidsatz schleifen
W 40 – Ringmesser aufspannen
W 40 – Zwei Spannmöglichkeiten: mit Magnet oder Zentrierstück
W 40 – Schleifscheibe wechseln
W 40 – Korund-Schleifscheibe abrichten
W 40 – Bandfilter-Kühlmitteleinrichtung
W 40 – Drehzahl anpassen
W 40 – Eingriff in den Schleifprozess
W 40 – Manuelle Beschleunigung des Vorschubs
W 40 – Programm auswählen
W 40 – Programm kopieren und umbenennen

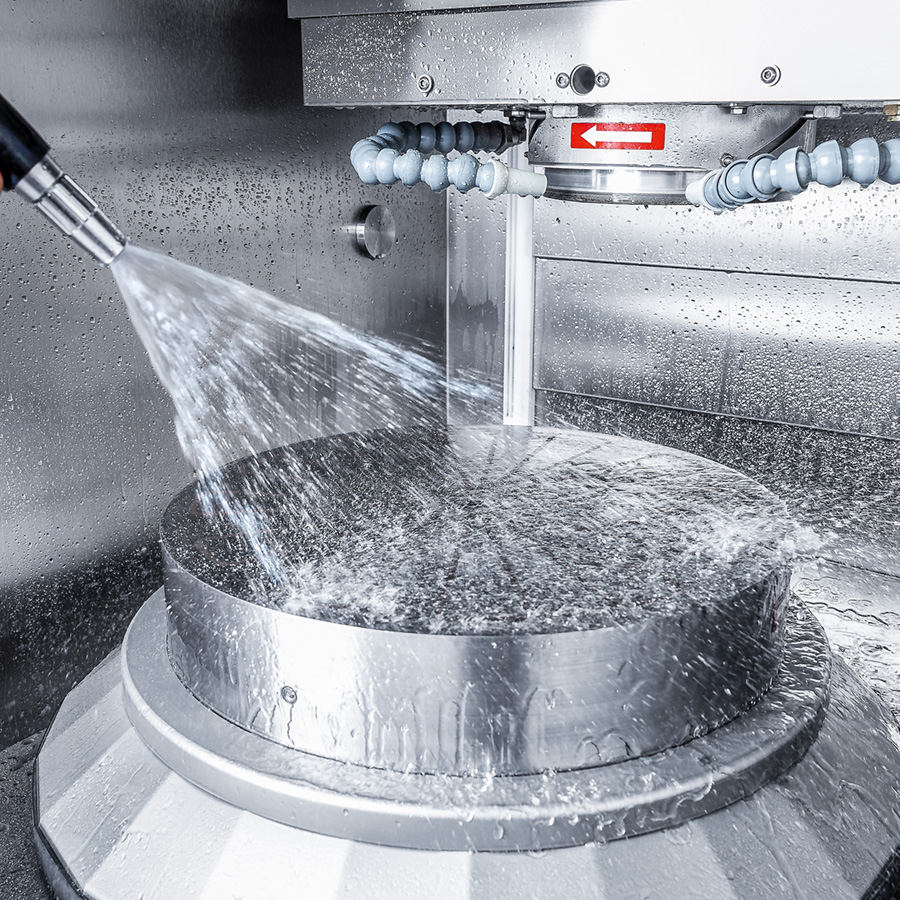

W 40 – Planschleifmaschine reinigen
