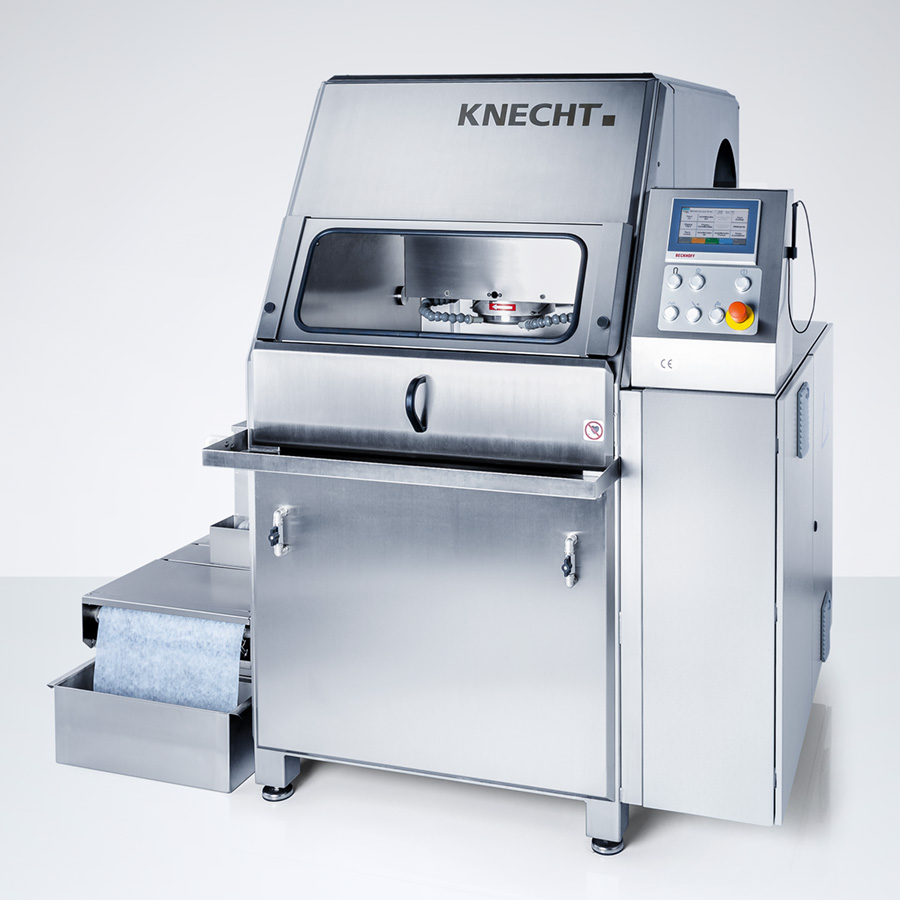

Affûteuse entièrement automatique pour plaques et couteaux de hachoir W 40

L’affûteuse W 40 affûte avec une excellente planéité les plaques et les couteaux de hachoirs, les jeux d’outils de coupe de hachoirs de remplissage ainsi que les jeux d’outils de coupe d’affineurs d’un diamètre jusqu’à 400 mm. Le parallélisme atteint une précision de deux centièmes de millimètre.

Montés et guidés sur une structure portante robuste en T double, le puissant moteur d’entraînement et la table circulaire assurent ainsi de hautes performances d’usinage. Il est ainsi possible de réaliser en peu de temps des affûtages avec des états de surface plans, même si les pièces sont fortement usées.

Planéité maximale


Affûtage entièrement automatique


Excellente performance d’usinage


Le circuit de refroidissement de l’affûteuse W 40 assure un refroidissement permanent des pièces et empêche ainsi de manière fiable toute surchauffe des pièces.

Le système de lubrification central automatique lubrifie tous les guidages et arbres. Cela rend la W 40 très facile d’entretien.

Aperçu des avantages

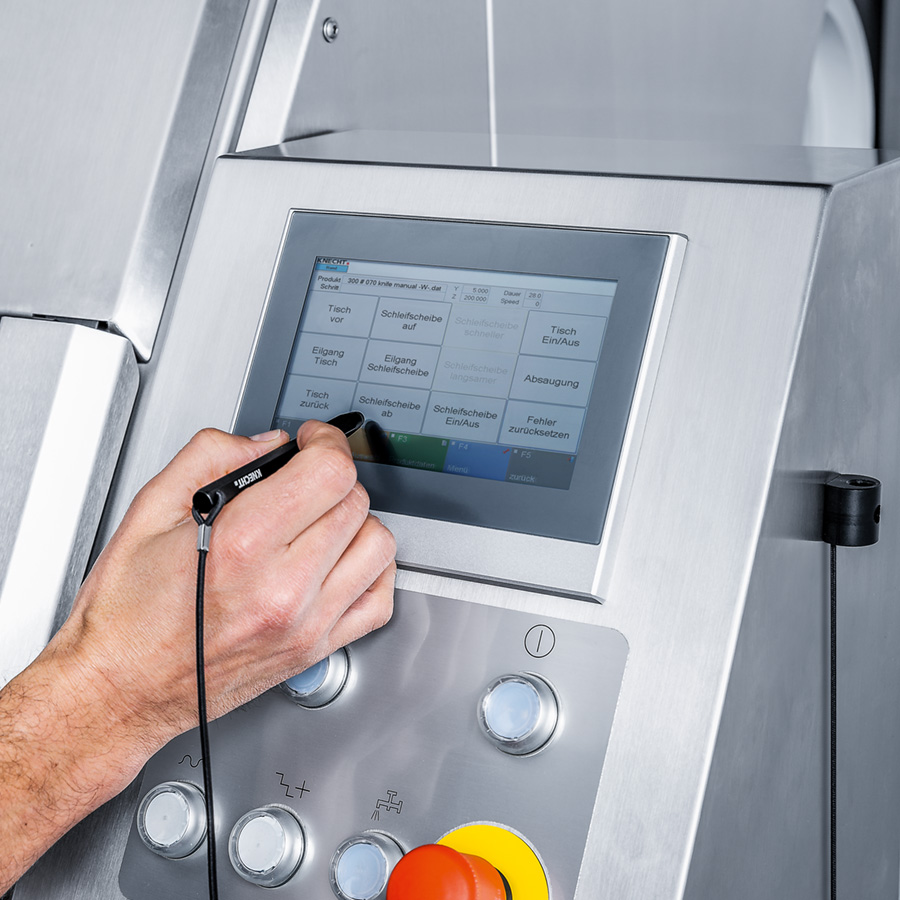

Technique de commande conviviale

Technique de commande conviviale

La W 40 est dotée d'une commande tactile conviviale. Trois modes d’affûtage permettent de couvrir pratiquement tous les besoins: affûtage manuel, affûtage semi-automatique et affûtage entièrement automatique. L’opérateur peut créer facilement autant de programmes d’affûtage qu’il le souhaite. On peut leur attribuer un nom sous forme de texte et les retrouver facilement dans la mémoire.

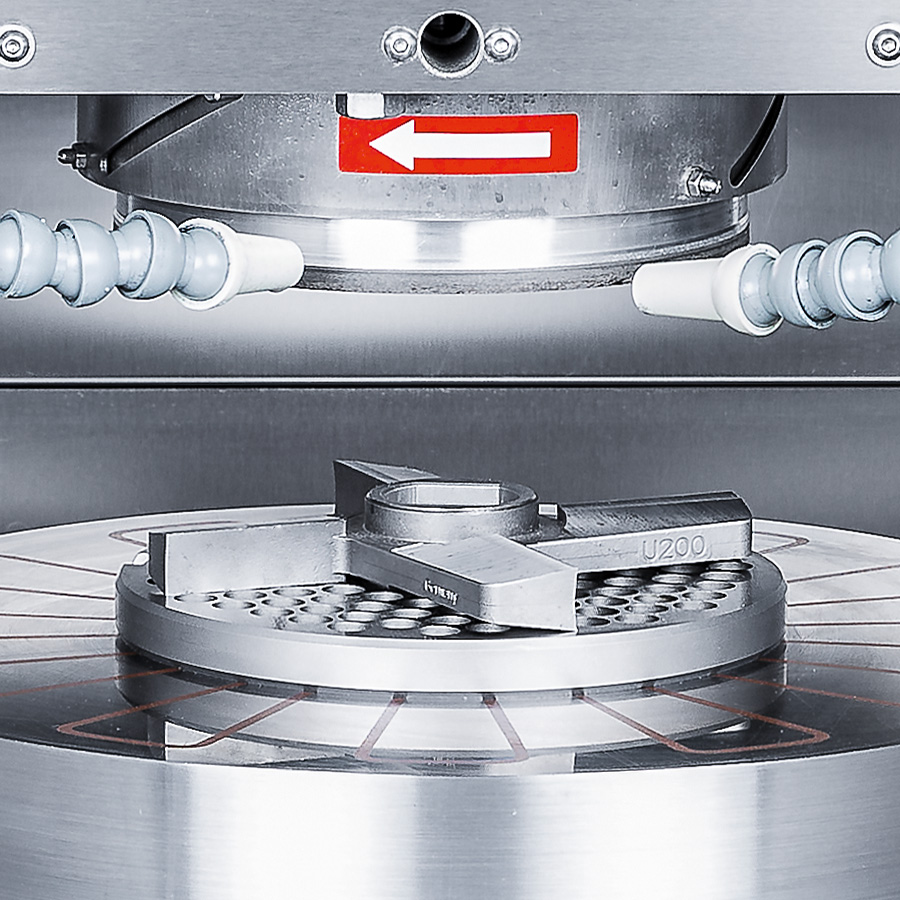

Des résultats d’affûtage parfaits

Des résultats d’affûtage parfaits

La table circulaire dispose de deux vitesses d’avance pour obtenir des résultats d’affûtage parfaits avec chaque diamètre de pièce. Les outils de coupe peuvent en outre être serrés de deux manières: de façon magnétique ou par l’intermédiaire de plots de centrage L’affûtage avec serrage magnétique permet une évacuation optimale de la chaleur à travers la table circulaire, ce qui assure un refroidissement maximal et d’excellentes performances d’usinage. La force magnétique est réglable en continu. En cas de serrage par l’intermédiaire de plots de centrage, le serrage magnétique est désactivé. Ce type de serrage offre une précision maximale pour des pièces minces et sensibles.

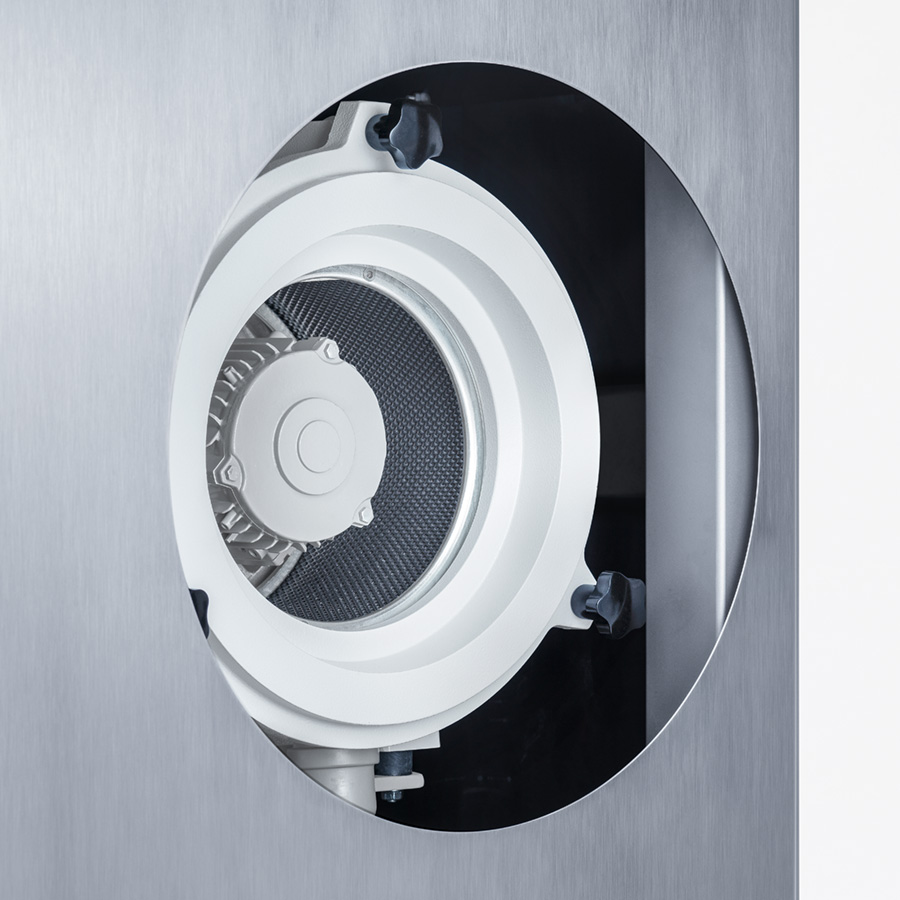

Unité d’aspiration

Unité d’aspiration

La W 40 est entièrement hermétique. Toute mise en marche involontaire d’un entraînement lorsque la porte est ouverte est impossible. L’unité d’aspiration intégrée permet d’évacuer le brouillard formé par les poussières d’affûtage dans la chambre de travail. On garde ainsi une très bonne visibilité sur le processus d’affûtage. Les voies respiratoires de l’opérateur sont ainsi protégées.

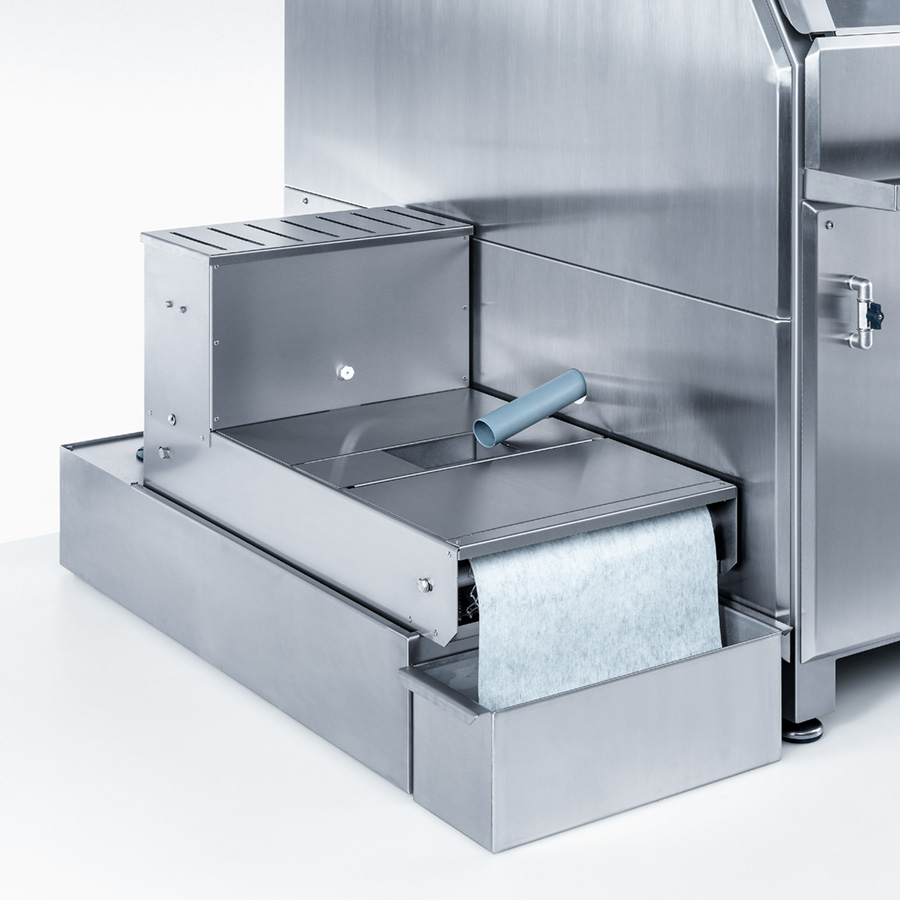

Dispositif d’arrosage avec filtre à bande

Dispositif d’arrosage avec filtre à bande

Le dispositif d’arrosage avec filtre à bande a un volume de 140 l et comporte un système de tissu filtrant qui filtre les meulures du circuit de refroidissement. Les meulures sont retenues sur le tissu filtrant, qui peut être éliminé de manière simple et respectueuse de l’environnement.
