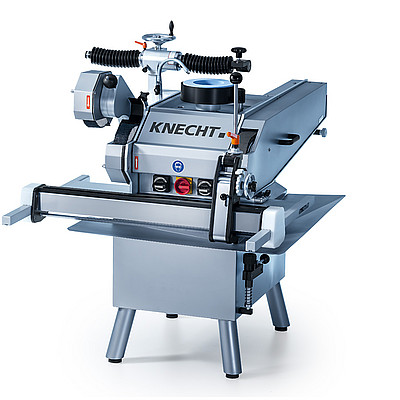

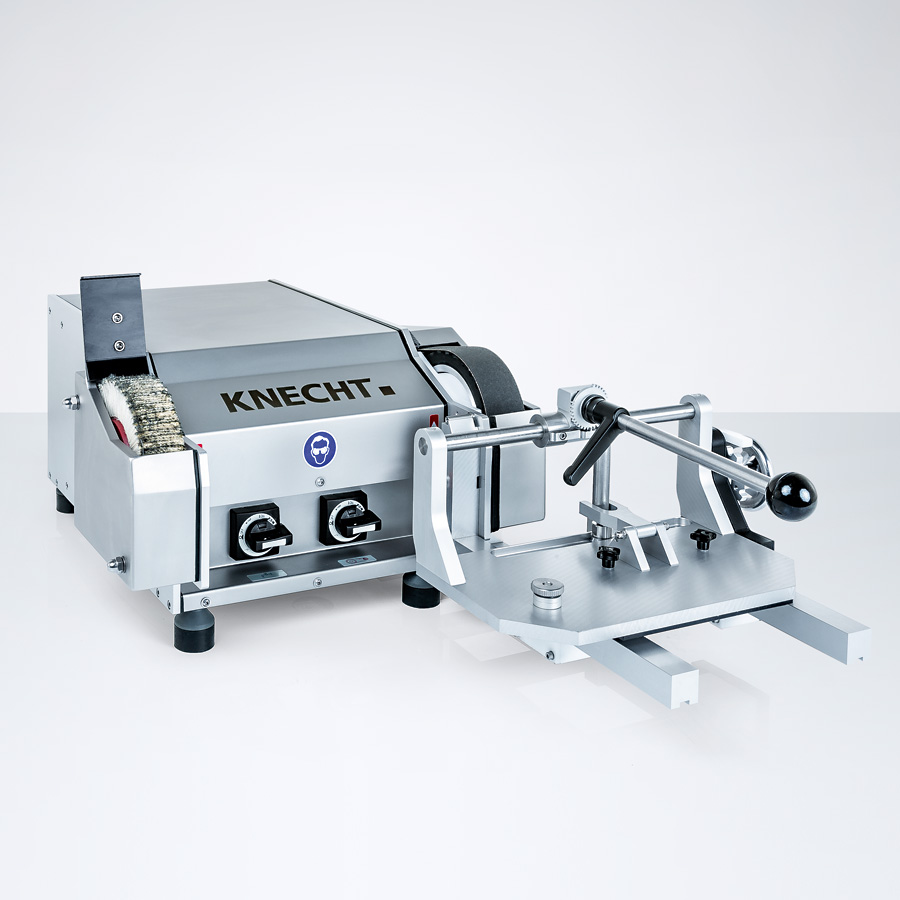

Affûteuse universelle à eau S 200

L’affûteuse S 200 est utilisable de façon universelle pour tous les couteaux de cutter courants ainsi que pour les couteaux circulaires, couteaux à main et autres outils de coupe.

Une utilisation universelle


Affûtages professionnels


Manipulation sûre et simple


À l’affûtage, les couteaux de cutter sont toujours fixés dans des dispositifs qui permettent un guidage sûr et précis. On obtient ainsi de longues durées de service des tranchants, ce qui représente un travail sûr et non fatiguant pour le personnel opérateur.

Une pompe à liquide de refroidissement assure l’alimentation en eau de chaque poste d’affûtage et empêche ainsi la surchauffe des tranchants lors de l’affûtage.

Aperçu des avantages

Meule-boisseau

Meule-boisseau

Elle assure un enlèvement rapide d’une grande quantité de matière. Elle permet ainsi de réparer facilement les outils de coupe fortement endommagés. Les affûtages biseautés comme ceux des couteaux circulaires sont réalisés avec la meule-boisseau. L’angle d’affûtage peut être réglé en continu.

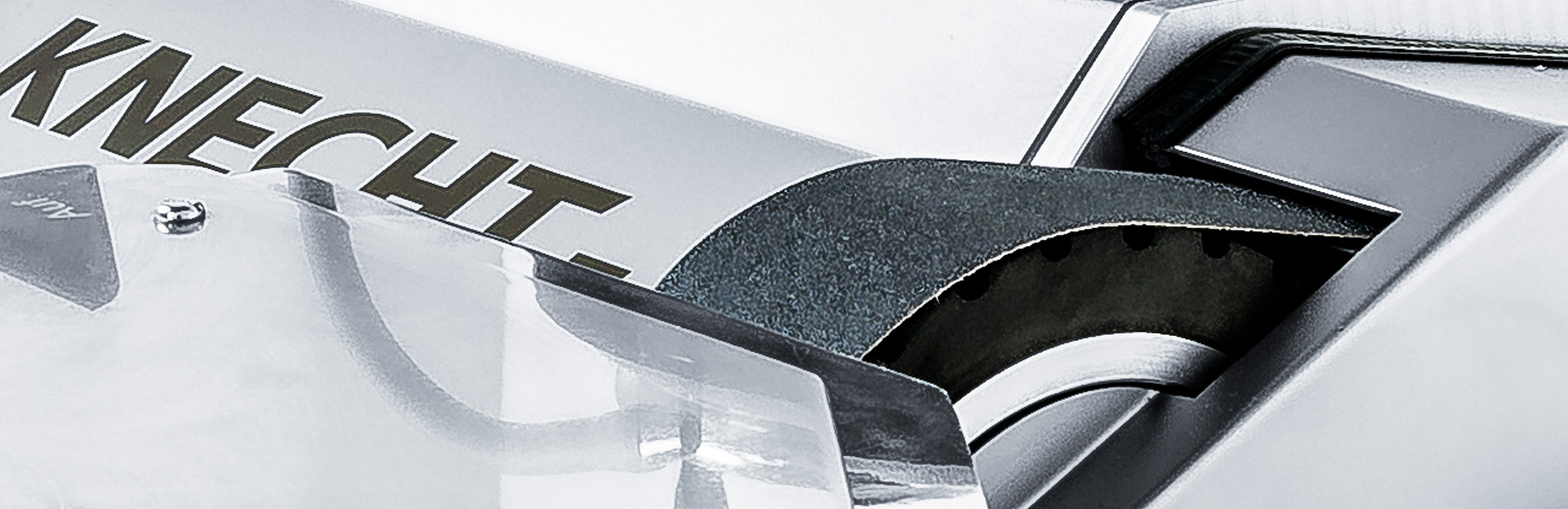

Bande d’affûtage à eau

Bande d’affûtage à eau

La bande d’affûtage à eau permet de réaliser des états de surface très fins sur les outils de coupe. Le disque de contact en caoutchouc profilé assure la bonne résistance à l’affûtage du couteau.

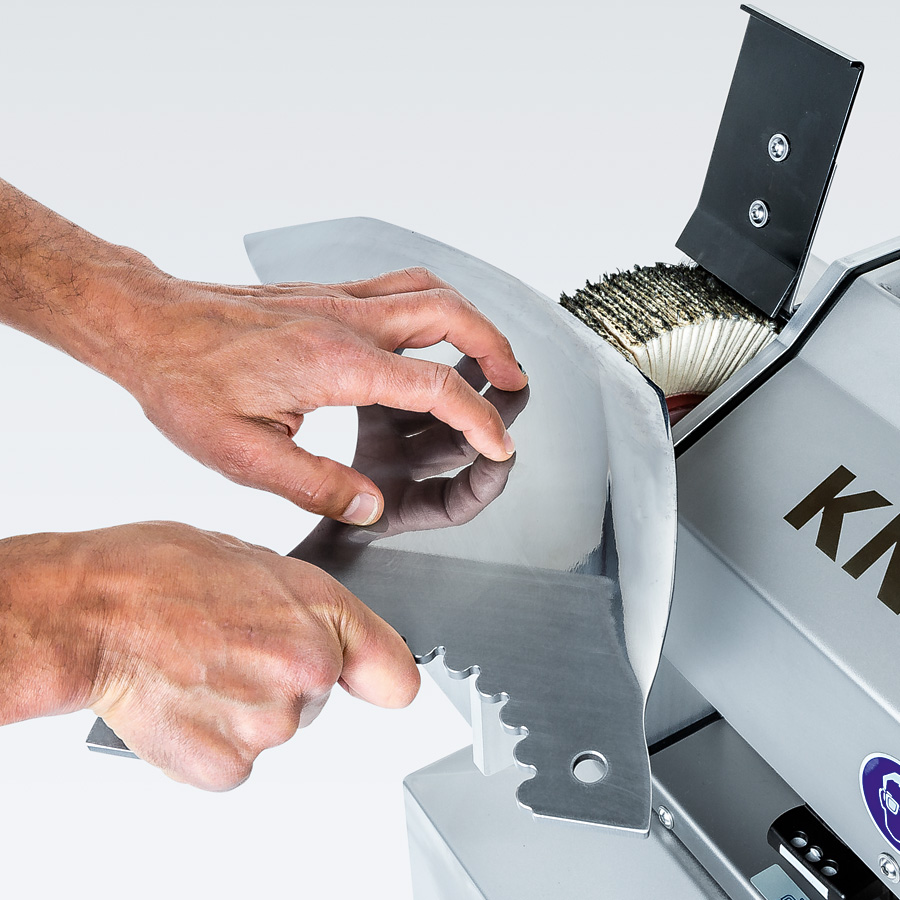

Brosse à lamelles

Brosse à lamelles

Le démorfilage et le polissage des couteaux s’effectuent sur la brosse à lamelles. La vitesse périphérique réglée de manière précise et la résistance parfaitement ajustée des brosses permettent de compenser les erreurs de manipulation.

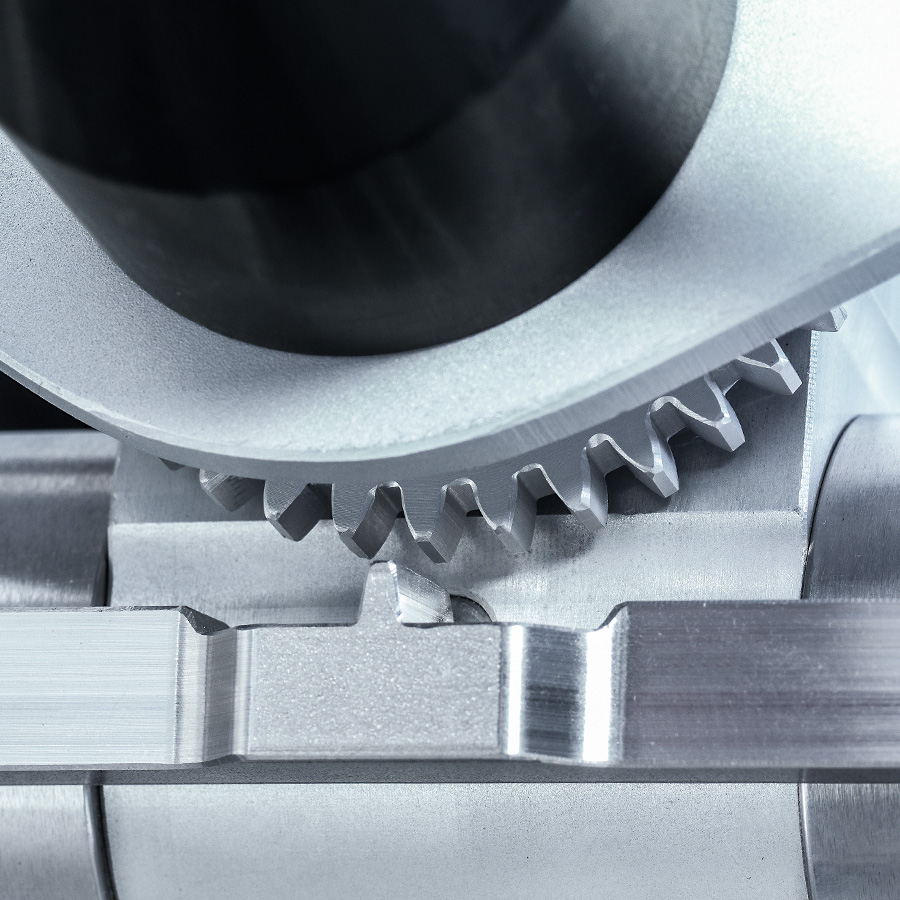

Rondelle  fonctionnelle brevetee

Rondelle fonctionnelle brevetee

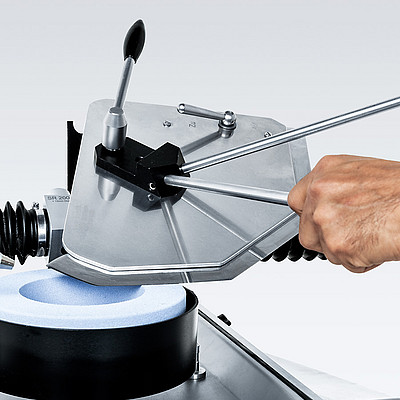

Grâce à sa rondelle fonctionnelle brevetée, la machine peut être convertie en quelques secondes pour passer de l’affûtage de couteaux de cutter falciformes à celui de couteaux de cutter linéaires. Lors du changement de couteau, un arrêtoir empêche tout pivotement involontaire du couteau. La sécurité est ainsi assurée.

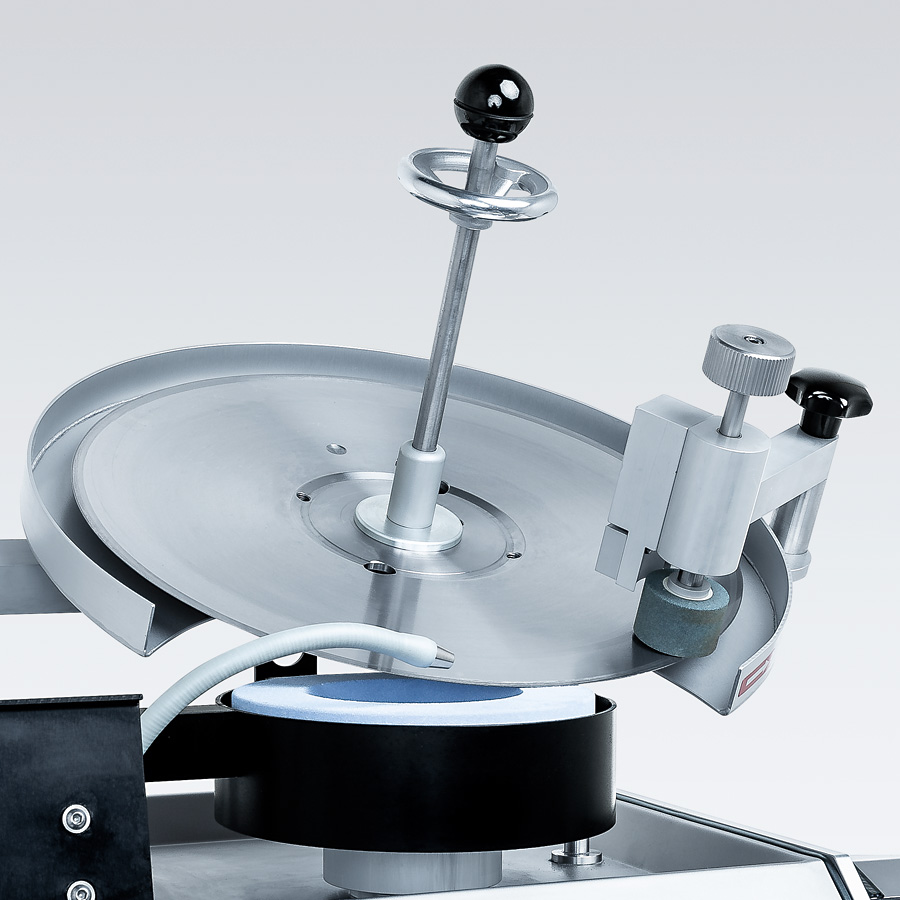

Couteaux circulaires

Couteaux circulaires

L’affûtage et le démorfilage de couteaux circulaires de 80 – 470 mm s’effectue avec les ­dispositifs d’affûtage optionnel.

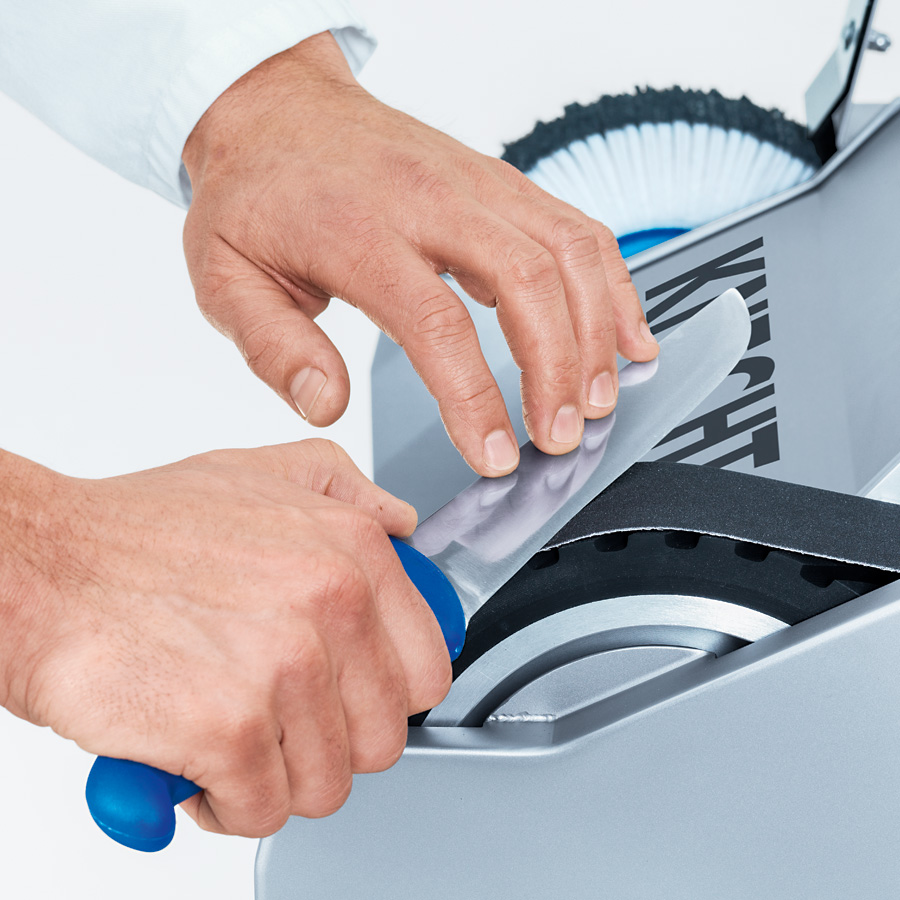

Couteaux à main

Couteaux à main

L’affûtage des couteaux à main s’effectue sur la bande d’affûtage à eau et leur démorfilage et polissage sur la brosse à lamelles.

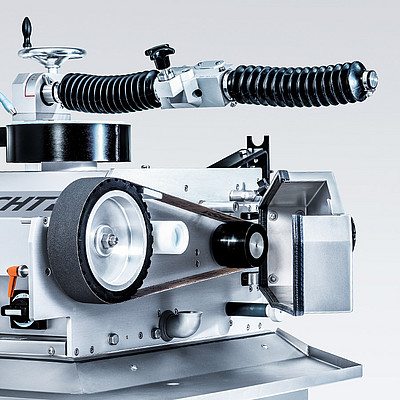

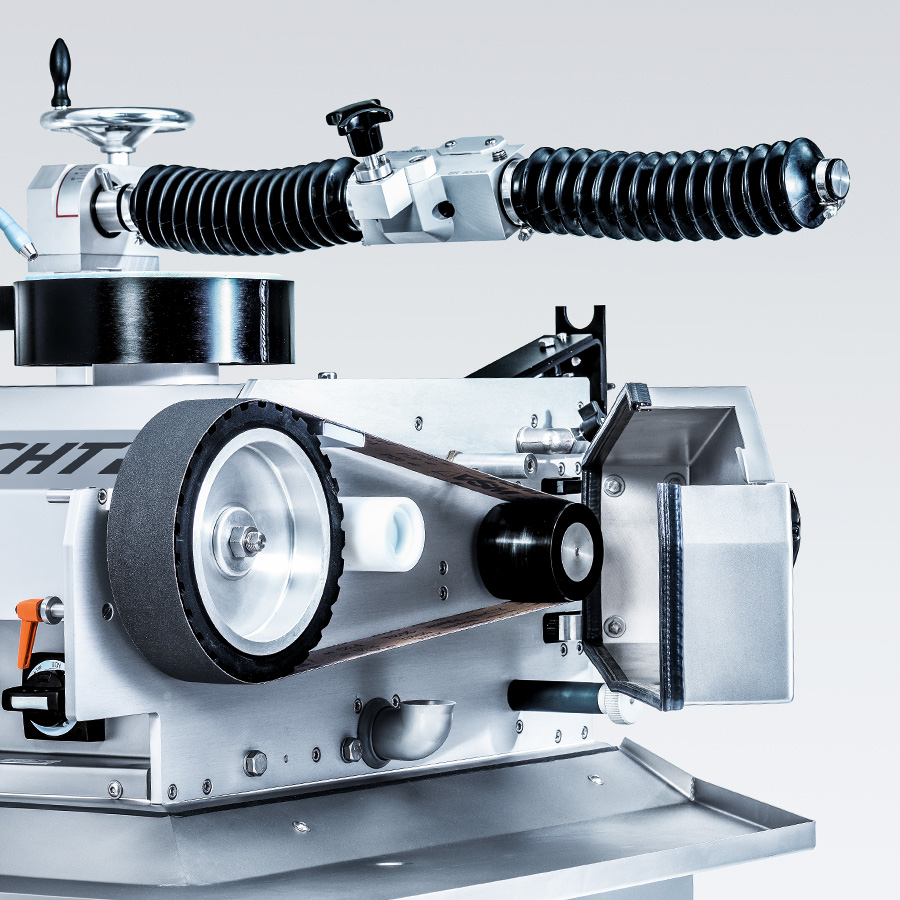

Remplacement de la bande d’affûtage

Remplacement de la bande d’affûtage

[Translate to Französisch:] Bei geöffneter Bandschutzhaube sind die Antriebe verriegelt. La bande d’affûtage est ainsi délestée et peut être remplacée.

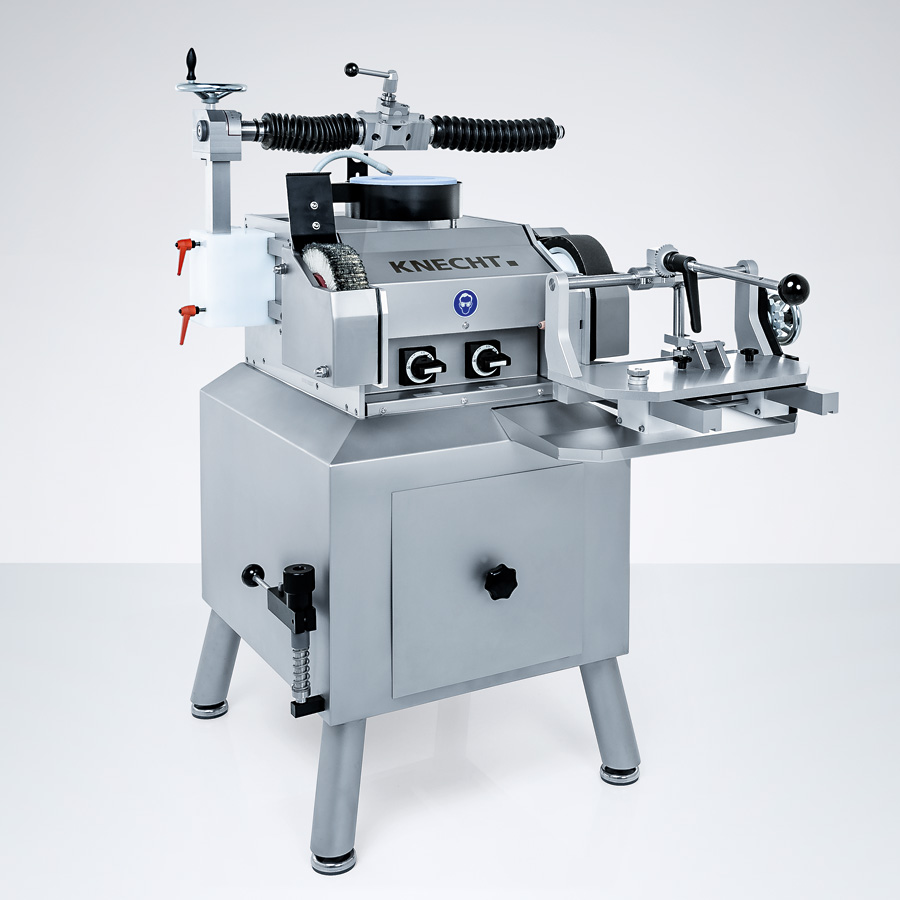

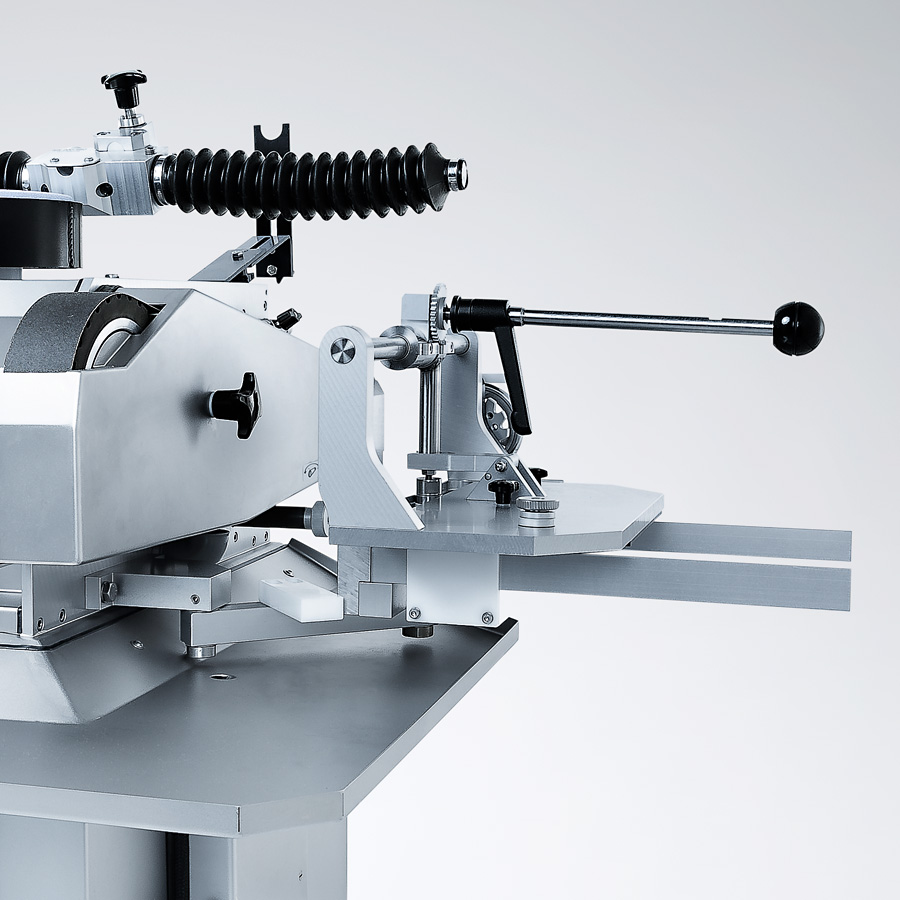

Dispositif d’affûtage par bande orientable

Dispositif d’affûtage par bande orientable

Lorsque le capot de protection de la bande est ouvert, les entraînements sont verrouillés. La bande d'affûtage est ainsi délestée et peut être remplacée. Pour procéder à un affûtage manuel à l’aide de la bande d'affûtage à eau, il suffit simplement de rabattre le dispositif d’affûtage par bande sur le côté.

Découvrir la gamme

Voir comment cela fonctionne



S 200 – Affûter les cutters falciformes sur la bande d'affûtage à eau

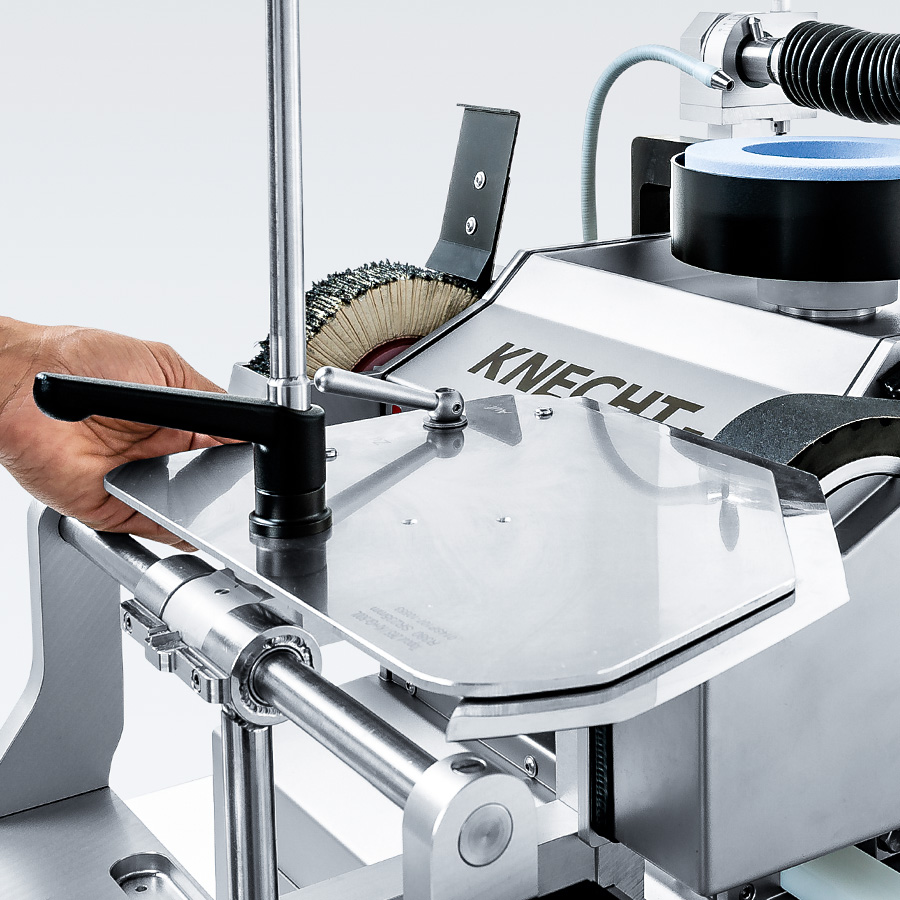

S 200 – Affûter les cutters linéaires sur la bande d'affûtage à eau
S 200 – Affûter les cutters falciformes sur le disque d'affûtage

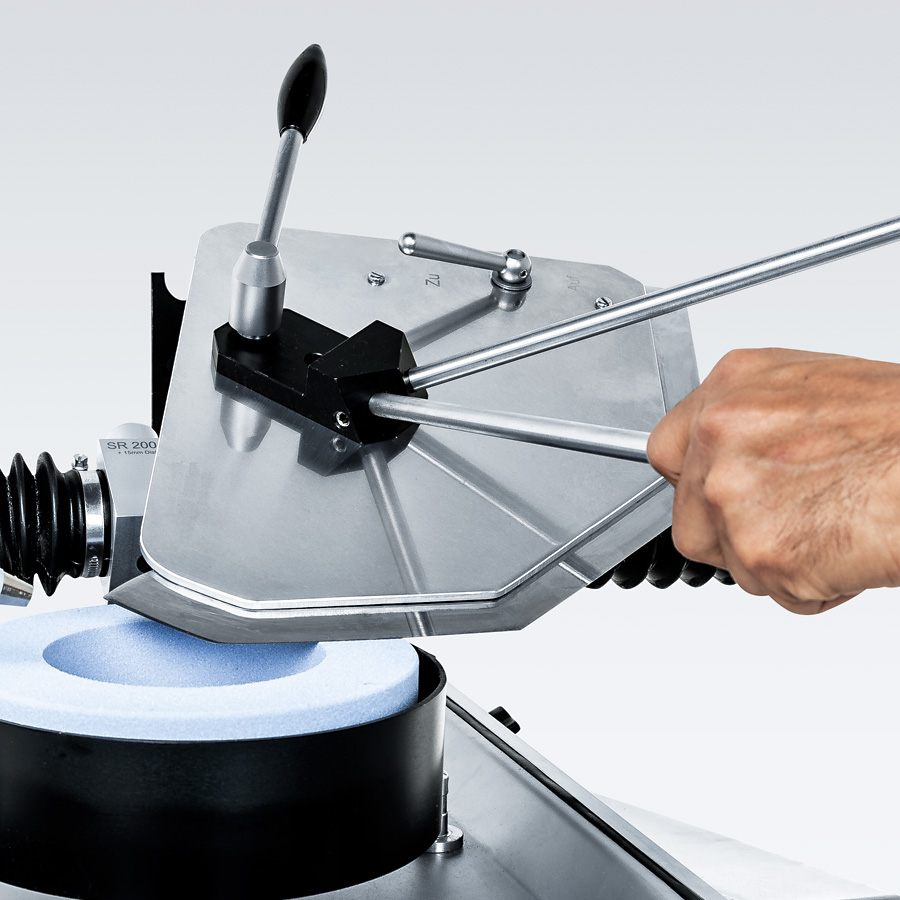

S 200 – Affûter les cutters linéaires sur le disque d'affûtage
S 200 – Remplacement de la bande d'affûtage à eau
S 200 – Dresser le disque d'affûtage

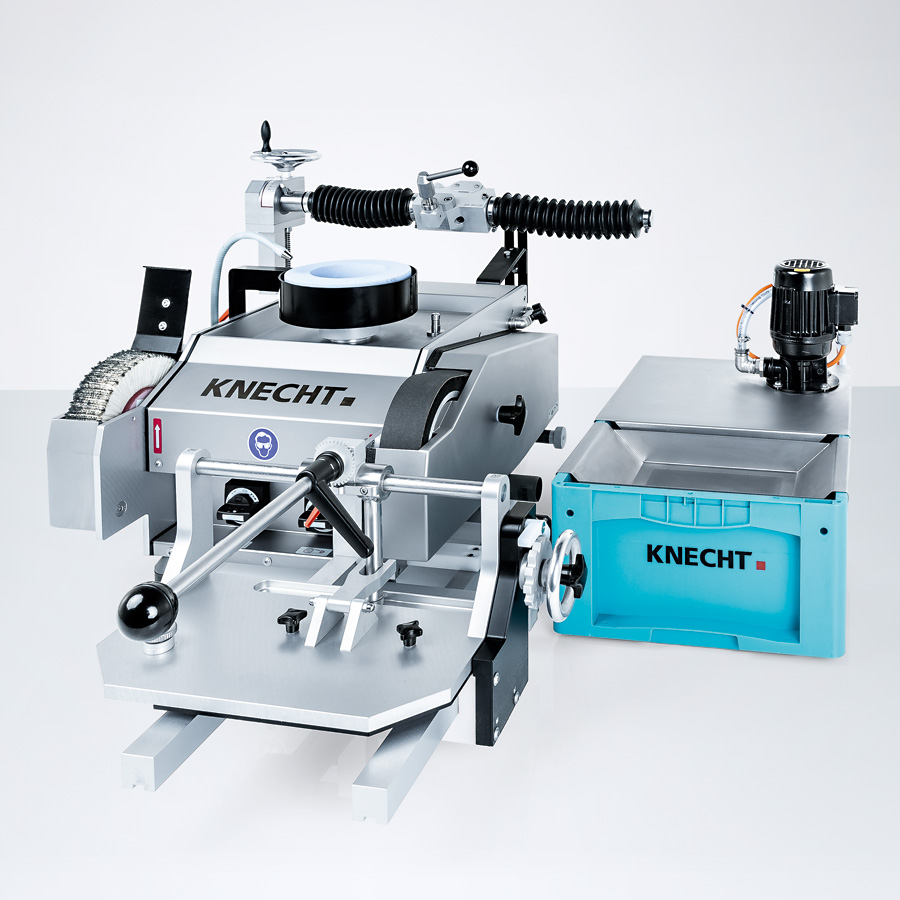

S 200 – Monter le dispositif d'affûtage par bande universel HV 262
