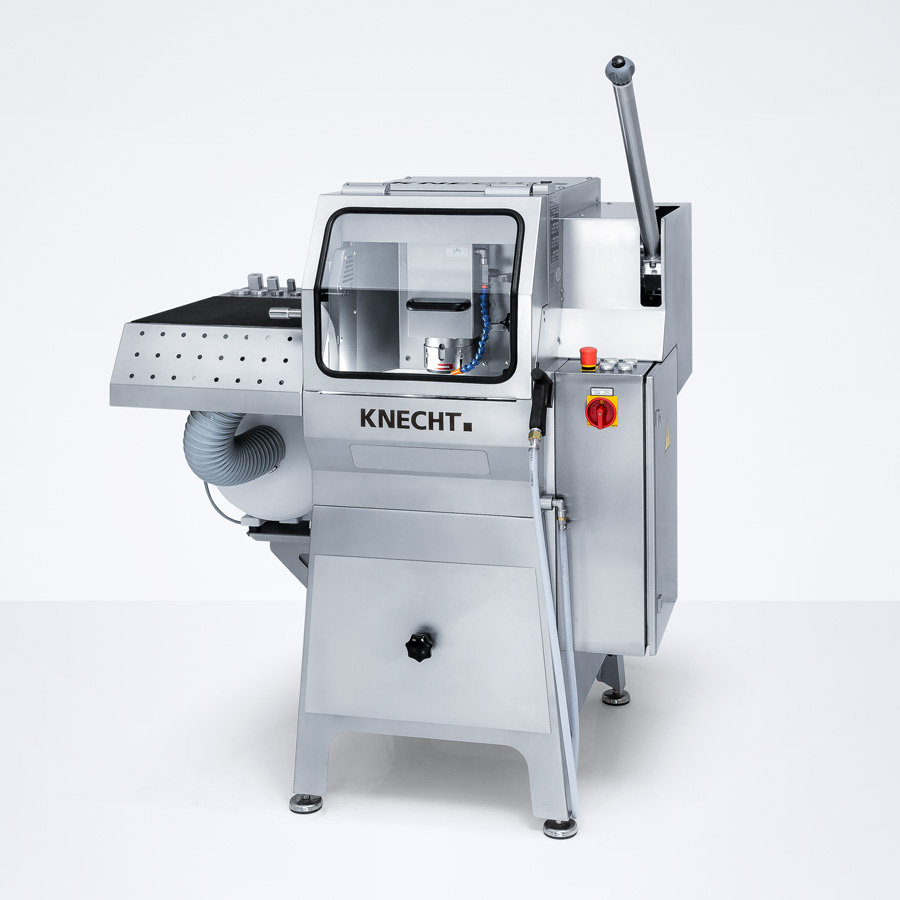

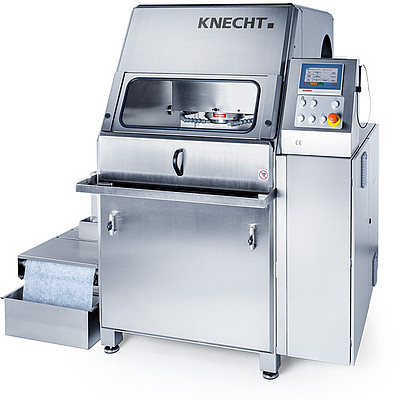

Affûteuse pour plaques et couteaux de hachoir W 200 II

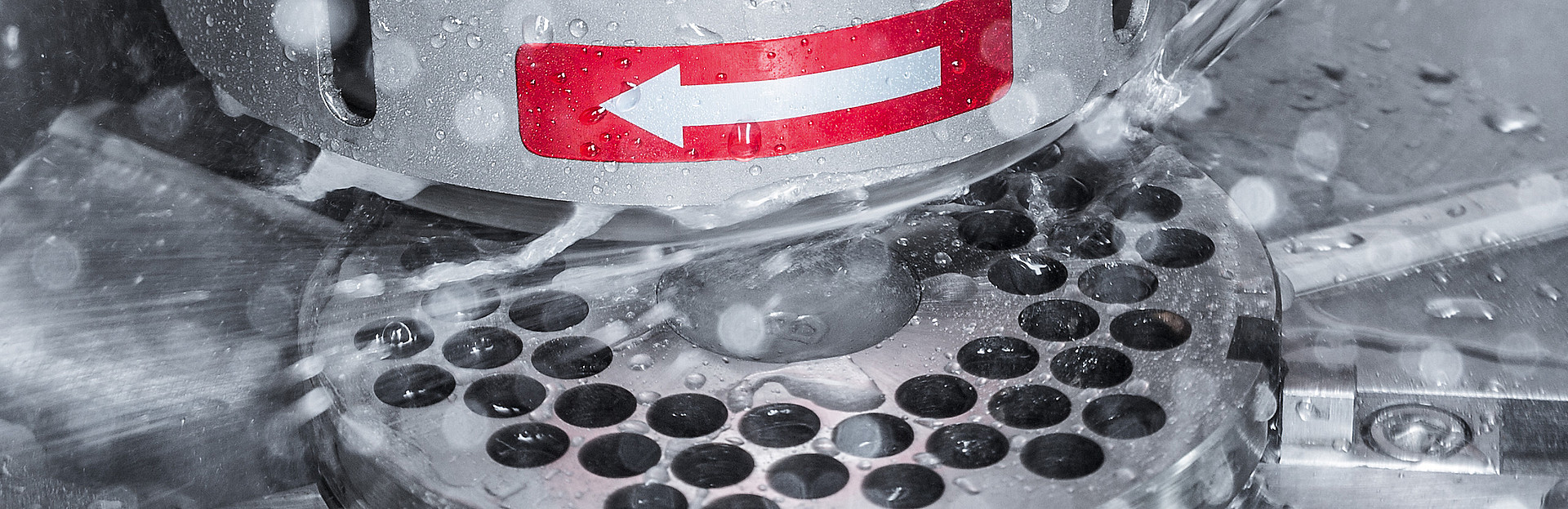

L’affûteuse W 200 II affûte avec une excellente planéité les plaques et les couteaux de hachoir, les jeux d’outils de coupe de hachoirs de remplissage ainsi que les jeux d’outils de coupe ­d’affineurs d’un diamètre jusqu’à 200 mm. Le parallélisme atteint une précision de deux ­centièmes de millimètre.

Associée à la construction robuste de l’affûteuse W 200 II, la motorisation puissante permet de réaliser d’excellentes ­performances d’usinage. Il est ainsi possible de réaliser en peu de temps des affûtages avec des états de surface précis, même si les pièces sont fortement usées.

Une planéité parfaite


Réduction considérable des temps morts


Haute performance d'usinage

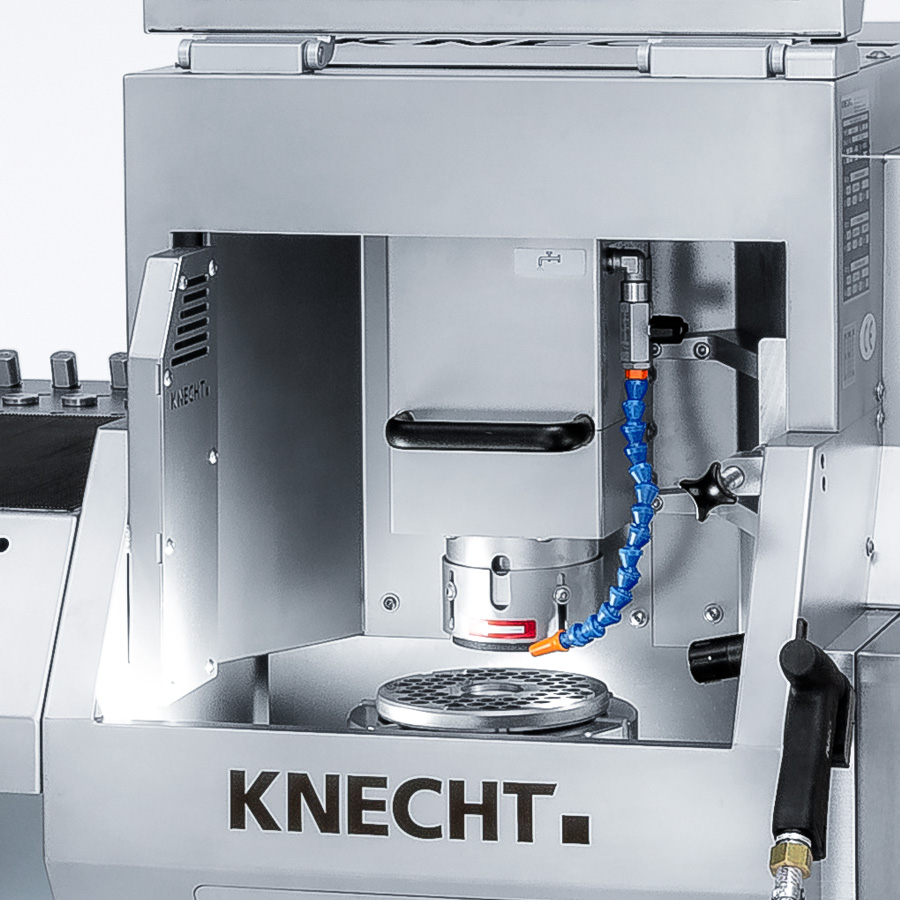

Lorsque l’unité d’affûtage est déplacée vers le haut après ­l’opération d’affûtage ou en cas d’ouverture de la chambre de travail pendant l’affûtage, tous les entraînements s’arrêtent, y compris l’alimentation de l’arrosage. Un simple appui sur un bouton suffit pour démarrer tous les entraînements. Tous les systèmes peuvent également être commandés séparément.

Des points de graissage centralisés permettent un ­entretien particulièrement facile de l’affûteuse W 200 II.

Aperçu des avantages

Des résultats d’affûtage parfaits

Des résultats d’affûtage parfaits

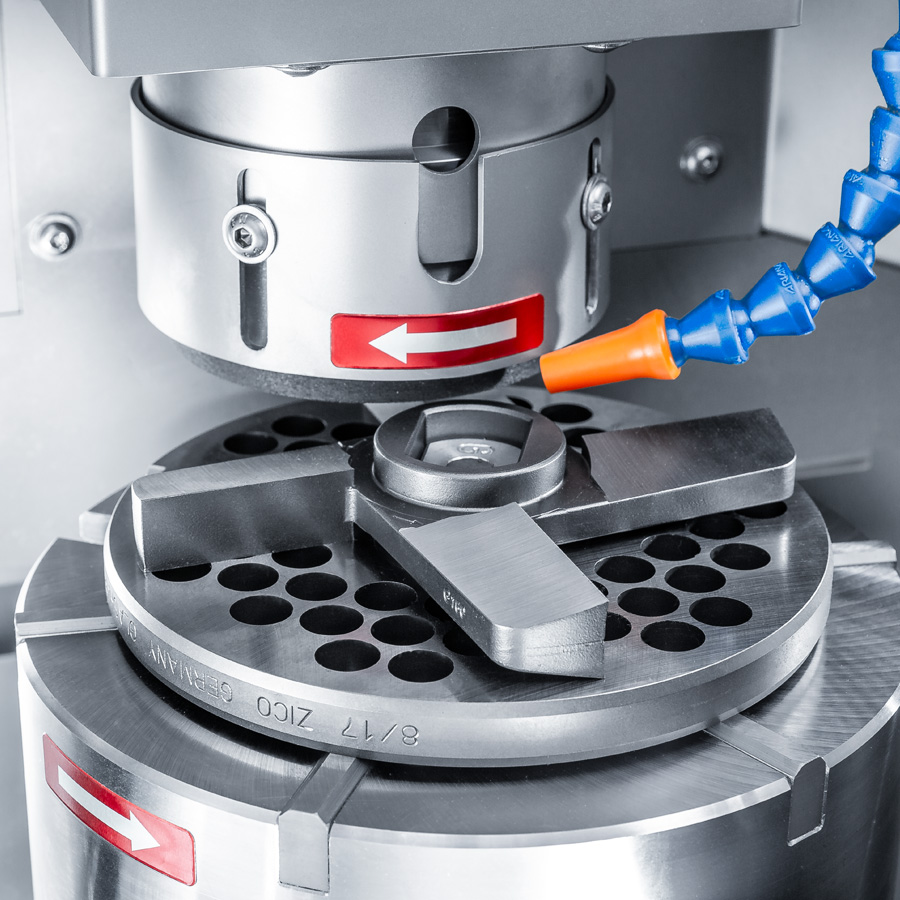

Les pièces sont fixées sur la table circulaire à l’aide de plots de centrage. Grâce au support à 6 nervures d’appui, les pièces sont positionnées avec une assise optimale sur la table circulaire, même si elles ne sont pas planes. On arrive ainsi rapidement à des résultats de haute précision. Les particules d’enlèvement de matière sont évacuées rapidement. Et la table circulaire reste propre, ce qui réduit considérablement les temps de nettoyage lors des opérations d’affûtage.
Une grande précision jusque dans les moindres détails

Une grande précision jusque dans les moindres détails

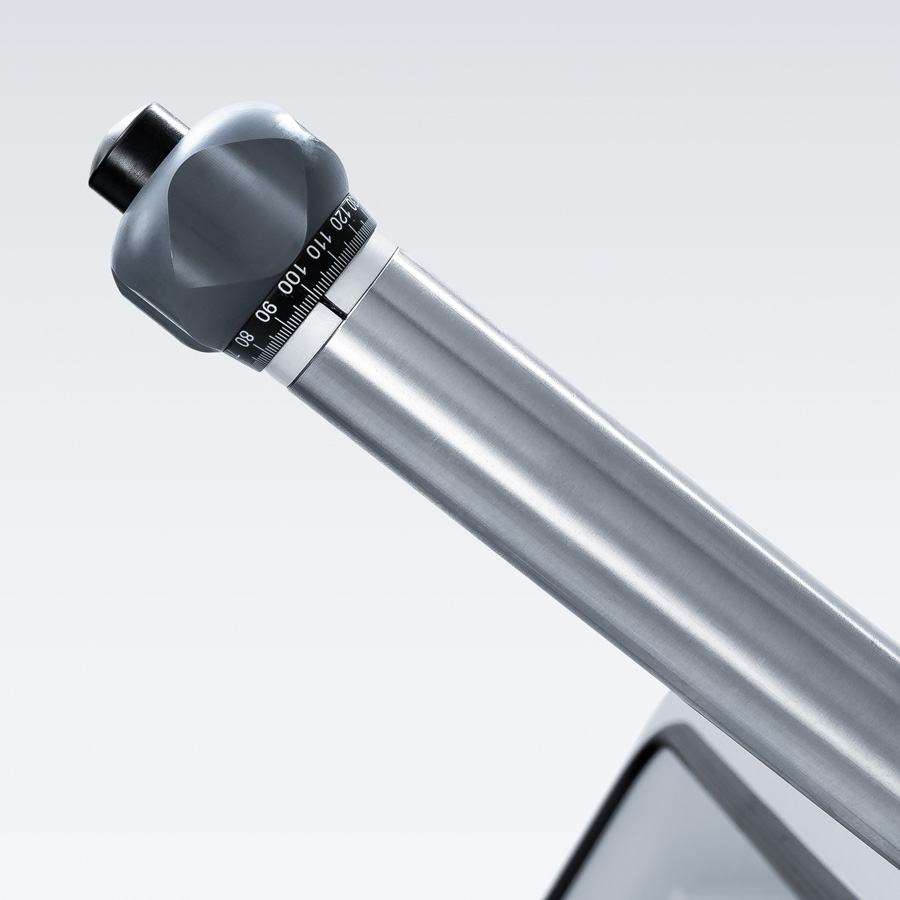

Le levier pour le positionnement rapide et de précision permet de positionner rapidement avec un effort minime le disque d’affûtage au niveau de la pièce. D’où une réduction considérable des temps morts. Le frein électromagnétique permet un positionnement de très haute précision, ce qui offre la possibilité d’exécuter également des affûtages avec un très faible enlèvement de matière.
Dispositif d’arrosage

Dispositif d’arrosage

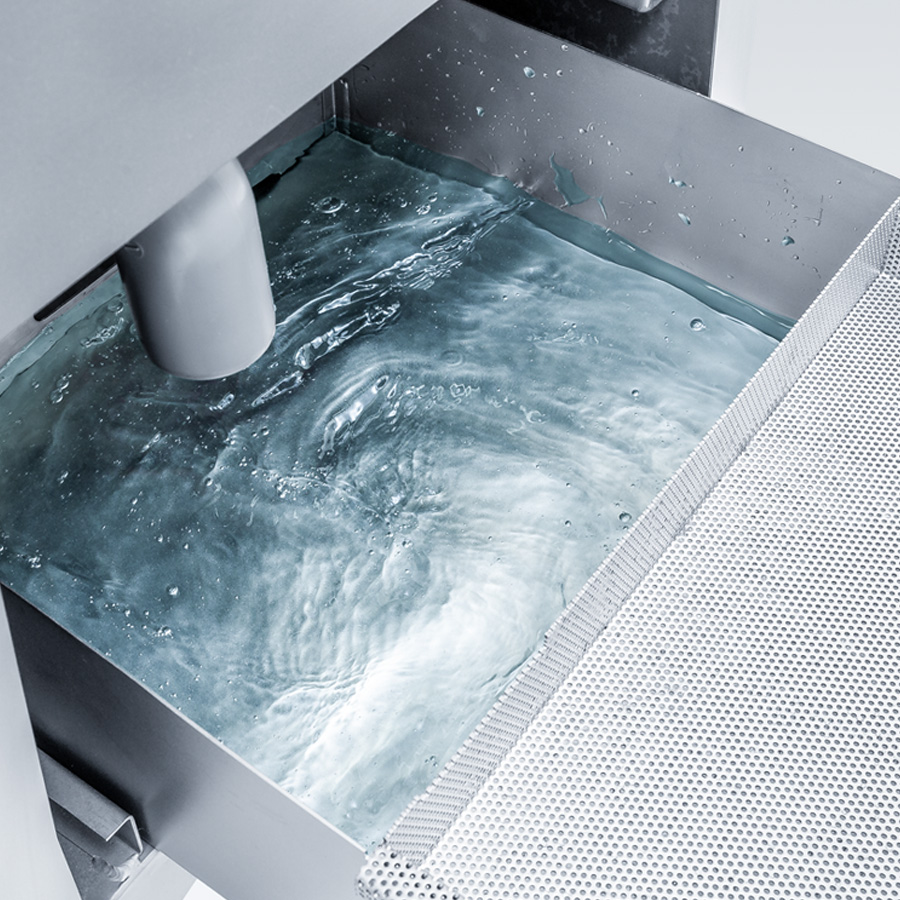

Le circuit d’arrosage de l’affûteuse W 200 II assure un refroidissement permanent des pièces et empêche ainsi de manière fiable toute surchauffe des pièces. Le dispositif d’arrosage a une capacité de 35 litres.
Unité d’aspiration

Unité d’aspiration

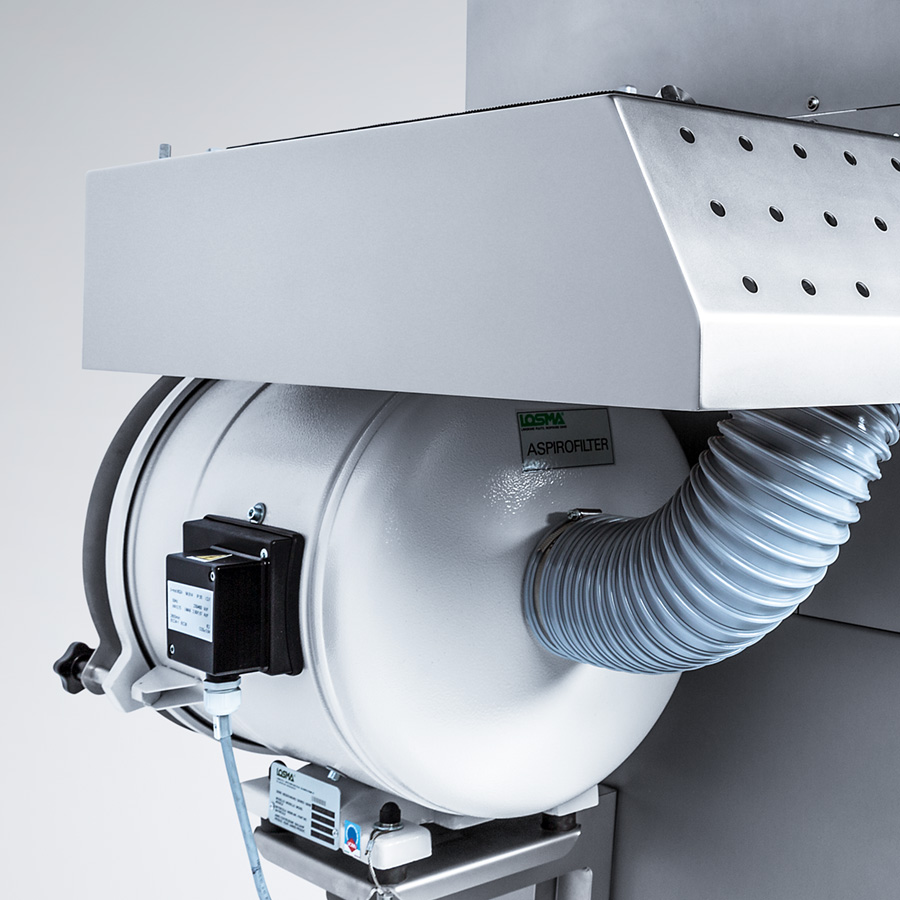

L’unité d’aspiration optionnelle permet d’évacuer le brouillard formé par les poussières ­d’affûtage dans la chambre de travail hermétique. On garde ainsi une très bonne visibilité sur le processus d’affûtage, tout en protégeant les voies respiratoires de l’opérateur.
