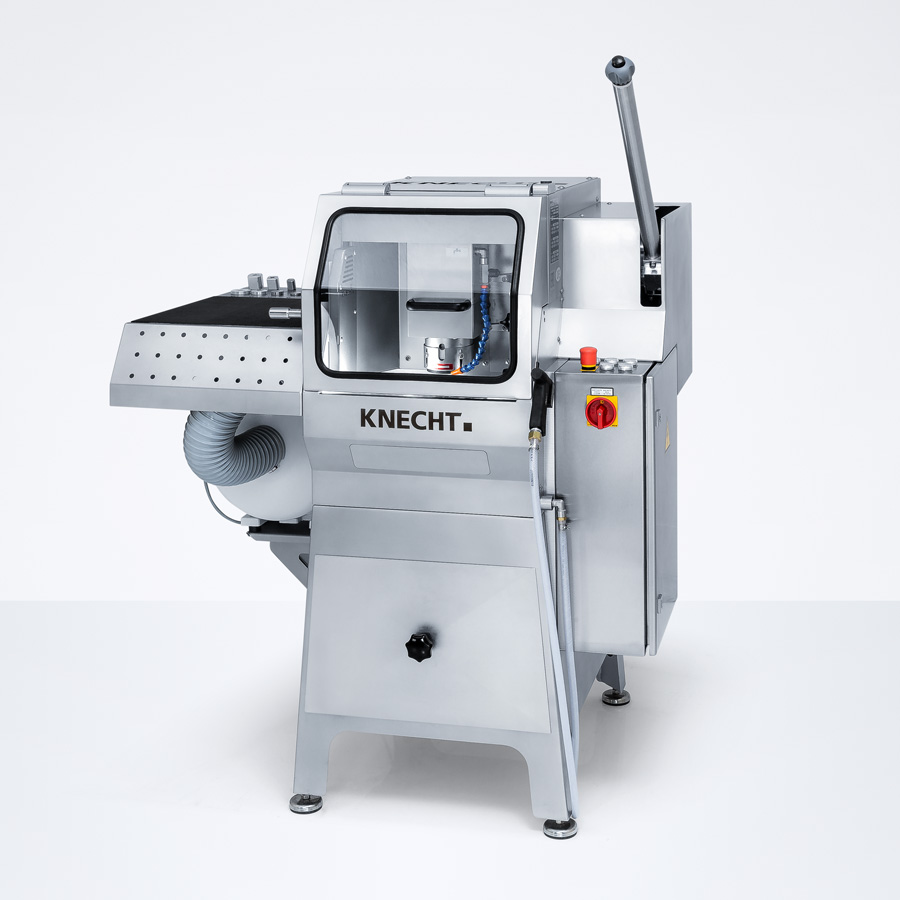

Planschleifmaschine W 200 II

Die W 200 II schleift Wolfscheiben und Wolfmesser, Schneidsätze von Füllwölfen, sowie Schneidsätze von Feinstzerkleinerern mit einem Durchmesser bis 200 mm plan. Die Planparallelität beträgt Zwei-Hundertstel Millimeter.

Der starke Antriebsmotor stellt in Verbindung mit der massiven Bauweise der W 200 II eine hohe Zerspanungsleistung bereit. So erhalten auch stark verschlissene Werkstücke in kurzer Zeit wieder eine exakte Oberfläche.

Perfekte Planheit


Hohe Zerspanungsleistung


Kürzeste Nebenzeiten


Wird das Schleifaggregat nach dem Schleifvorgang nach oben gefahren, stoppen alle Antriebe inklusive Kühlmittelzufuhr. Das gleiche passiert auch beim Öffnen des Arbeitsraumes während des Schleifens. Zum Starten aller Antriebe ist nur ein Tastendruck erforderlich. Alle Systeme können bei Bedarf auch separat geschaltet werden.

Zentral zusammengefasste Schmierstellen machten die W 200 II besonders wartungsfreundlich.

Die Vorteile auf einen Blick

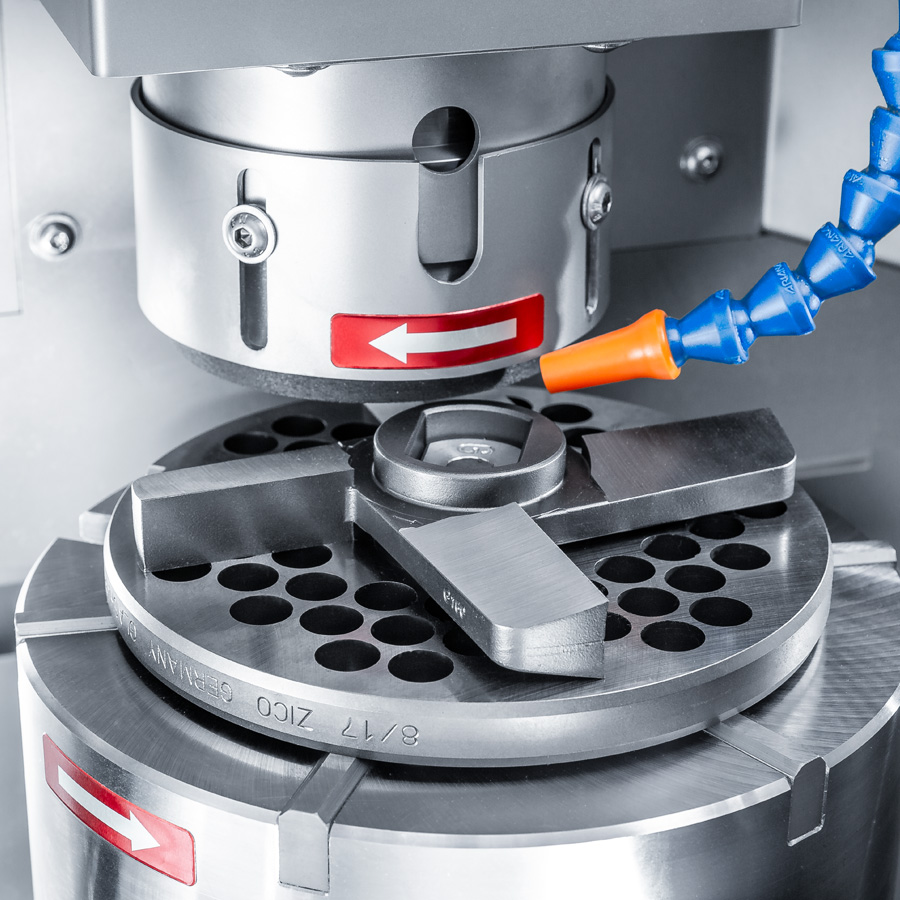

Perfekte Schleifergebnisse

Perfekte Schleifergebnisse

Die Werkstücke werden durch Zentrierstücke auf dem Rundtisch fixiert. Durch die 6-Stege-Auflage liegen auch unebene Werkstücke optimal auf dem Rundtisch auf. Das gewährleistet sehr schnelle, genaue Schleifergebnisse. Der Schleifabtrag wird schnell abgeführt. Der Rundtisch bleibt sauber. Dadurch verkürzen sich die Reinigungszeiten beim Schleifen erheblich.

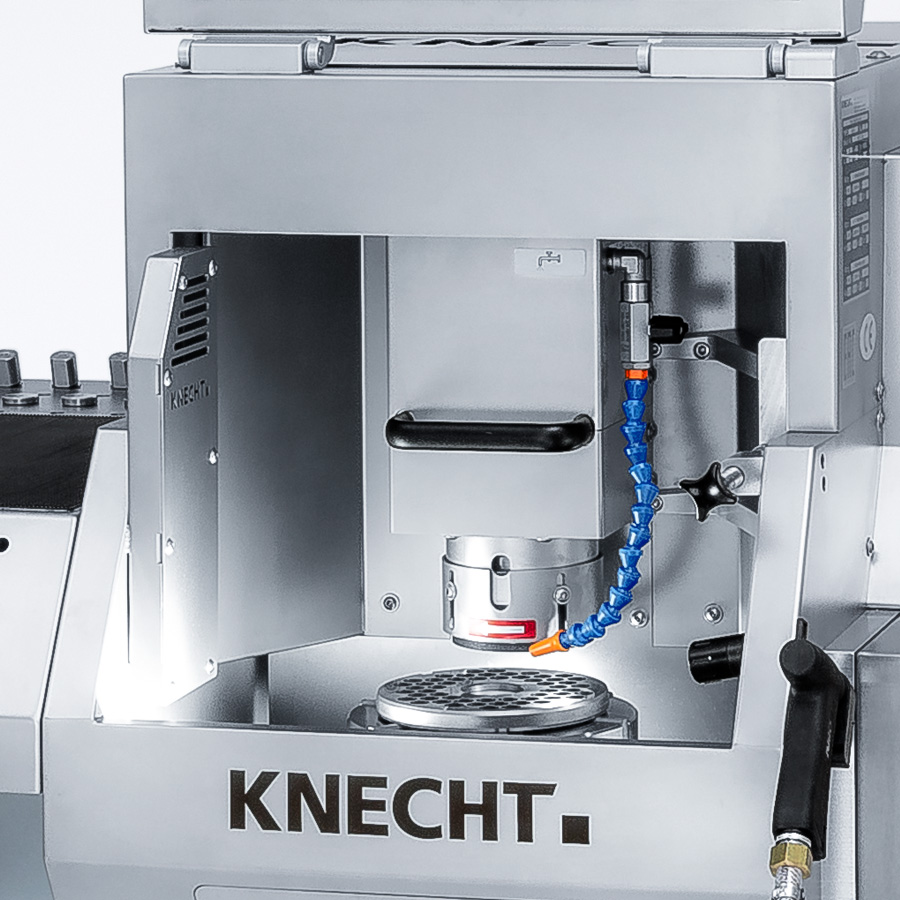

Präzision bis ins kleinste Detail

Präzision bis ins kleinste Detail

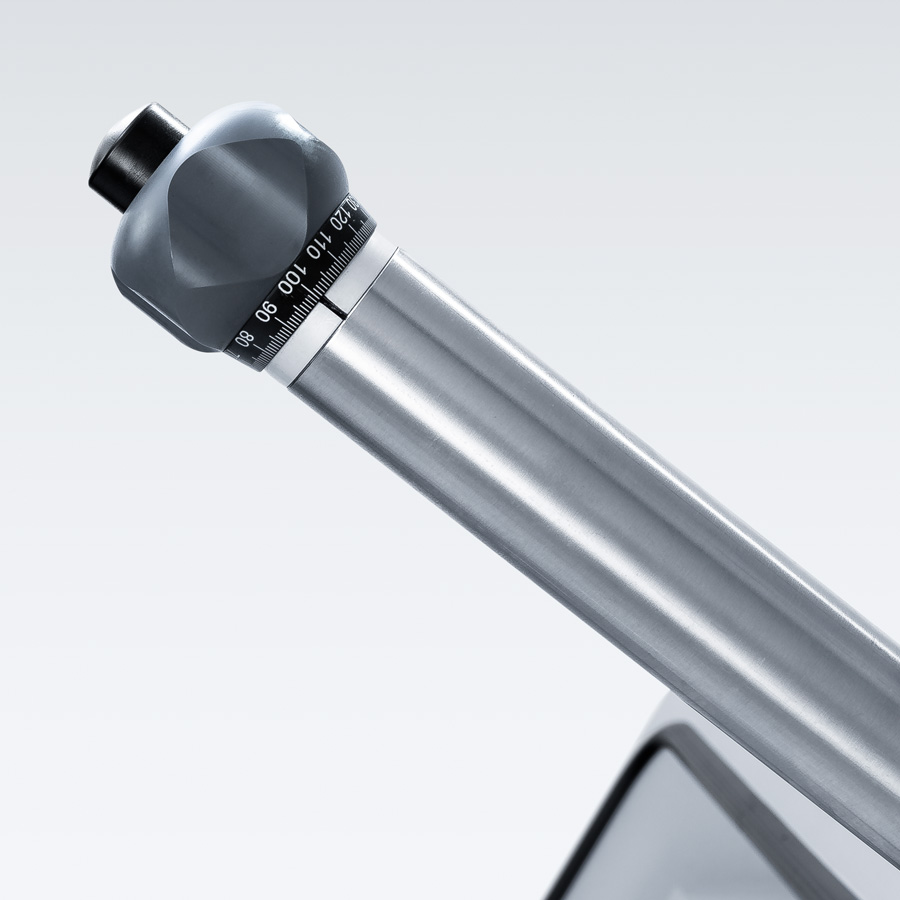

Der Zustellhebel für die kombinierte Bedienung der Eilzustellung und der Feinzustellung ermöglicht bei geringstem Kraftaufwand ein sehr schnelles Anfahren der Schleifscheibe an das Werkstück. Die Nebenzeiten reduzieren sich durch diese Technik auf ein Minimum. Die elektromagnetische Bremse ermöglicht eine sehr hohe Zustellpräzision. Dadurch können auch geringste Mengen Material abgetragen werden.

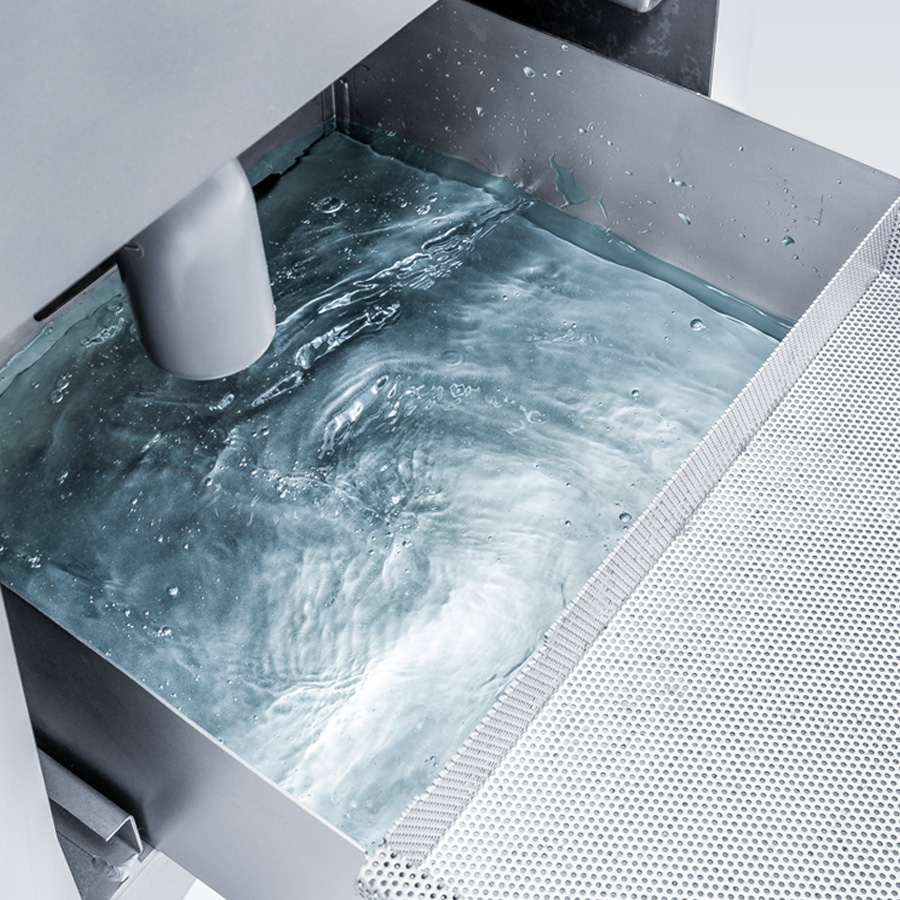

Kühlmitteleinrichtung

Kühlmitteleinrichtung

Der Kühlmittelkreislauf der W 200 II stellt eine permanente Kühlung der Werkstücke sicher. Eine Überhitzung der Werkstücke wird zuverlässig verhindert. Die Kühlmitteleinrichtung hat ein Volumen von 35 l.

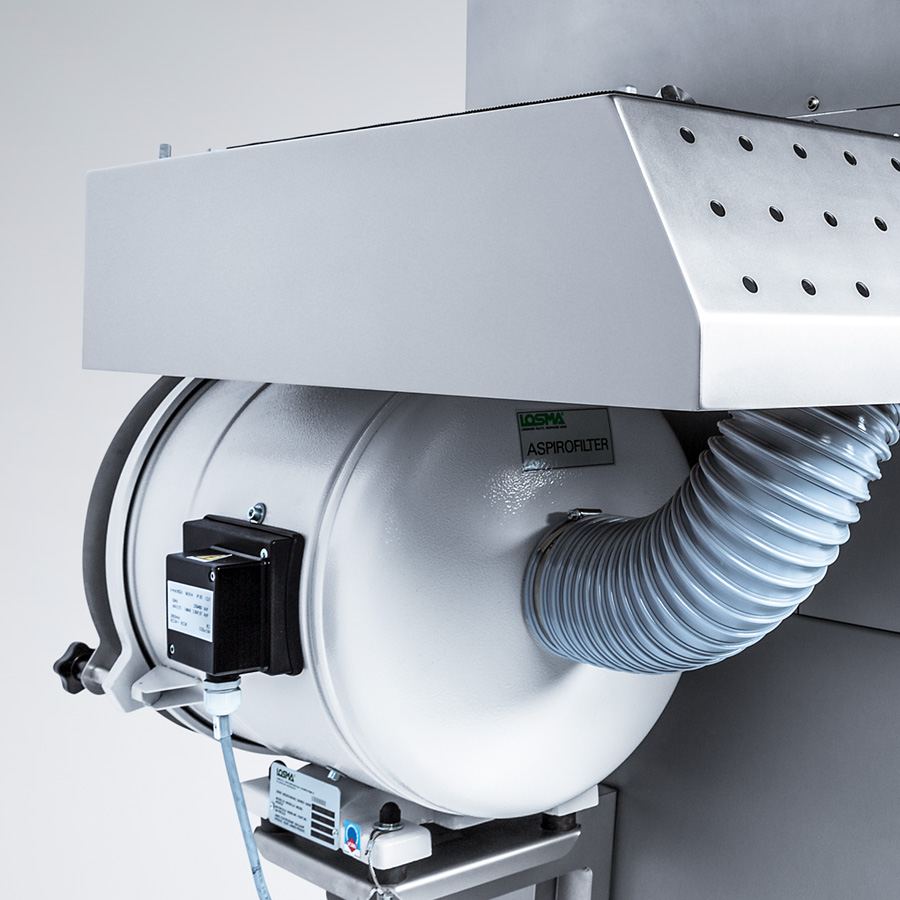

Absauganlage

Absauganlage

Die Absauganlage entfernt den Schleifnebel aus dem gekapselten Arbeitsraum. Er ist dadurch auch während des Schleifens sehr gut einsehbar. Die Atemwege des Maschinenbedieners werden geschützt.

Sehen was läuft

Wissen wie’s geht



W 200 Teil 1 - Schneidsätze von Füllwölfen schleifen
W 200 Teil 2 - Wolfmesser schleifen
W 200 Teil 3 - Wolfscheibe schleifen
W 200 Teil 4 - Schleifscheibe wechseln
W 200 Teil 5 - Schleifmaschine reinigen
